Elektrik şkafı və ya sənaye korpusu üçün düzgün havalandırma filtrini necə seçirsiniz?

İstilik şkafın içərisindəki elektrik komponentlərinin ömrünü qısaltmağın daha sadə yollarından biridir. Ahavalandırma filtridüzgün uyğunlaşan, effektiv şəkildə süzgəcdən keçirən və quraşdırma mühitinə uyğun olan dəst işlərin problemsiz işləməsini təmin etmək üçün uzun bir yol qət edir. Yitailock bir çox ölçüdə və konfiqurasiyada ABS plastikdən hazırlanmış şkaf ventilyasiya pəncərələrinin tam çeşidini istehsal edir – birini seçməzdən əvvəl bilmək lazımdır.

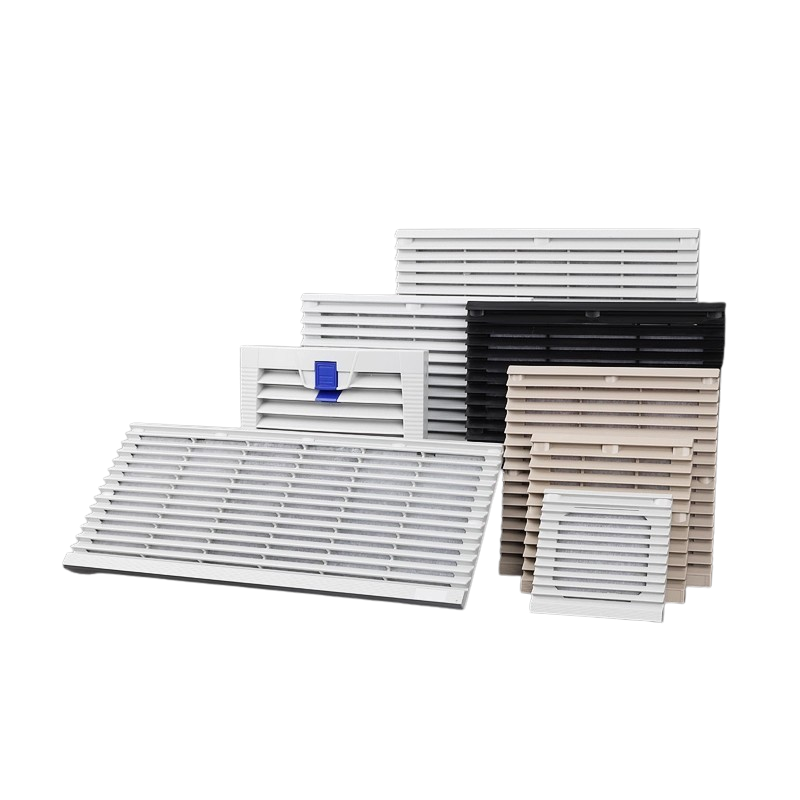

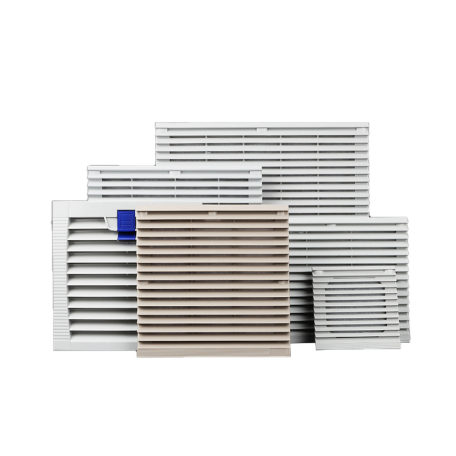

XT Seriyası — Elektrik Korpusları üçün Filtrli Havalandırma

XT seriyası kvadratı əhatə edirhavalandırma filtriXT801-dən XT807-yə qədər dəstlər, hər biri xaricdə panjurlu ABS barmaqlığı və içəridə G3 polimer filtr yastığı ilə. Filtr yastığı korpusun içindəki komponentlərə çatmazdan əvvəl toz və zibilləri tutur ki, bu da onunla sadə havalandırma barmaqlığı arasında əsas fərqdir.

Ölçülər yığcam XT801-dən (107 × 107 mm xarici, 81 × 81 mm kəsik) XT806 (322 × 322 mm xarici, 280 × 280 mm kəsik) və düzbucaqlı XT807 (420 × 180 mm xarici, 389 × 149 mm kəsik) qədərdir. Ən çox təyin olunan ölçülər, əksər paylayıcı şkaflarda və idarəetmə korpuslarında olan standart panel kəsiklərinə uyğun gələn orta səviyyəli XT803-dən XT805-ə qədərdir.

Rənglər RAL 7035 (açıq boz - əksər sənaye korpusları üçün standartdır), RAL 7032 (daha isti çınqıl boz) və xüsusi qurğular üçün qaradır.

Normal Tip və Hündür Stil

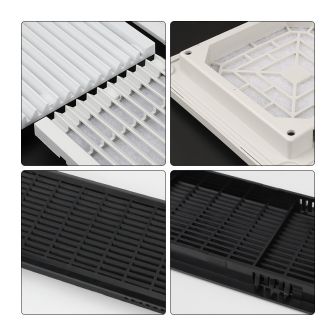

XT804 və XT805 modelləri üçün iki profil hündürlüyü mövcuddur. Normal tip panel səthinə daha yaxın oturur və şkafın divar qalınlığının tipik diapazonda olduğu standart qurğulara uyğun gəlir. Hündür stil daha dərin bir gövdəyə malikdir, o, daha qalın panel divarları və ya barmaqlıq və onun arxasındakı ventilyator arasında əlavə boşluq lazım olan qurğuları yerləşdirir. İkinci və üçüncü şəkillər hər birinin daxili quruluşunu göstərir - normal tip bir nöqtədə M4 vida montajından istifadə edir, hündür üslubda isə daha dərin panellərə daha etibarlı uyğunlaşma üçün iki M4 bərkitmə nöqtəsindən istifadə edir.

Yapışqan Conta Seçimləri

Əksər XT modelləri yapışqanlı nöqtəli conta ilə və ya olmadan mövcuddur - filtr çərçivəsinin perimetri ətrafında keçən qara sızdırmazlıq zolağı. Ventilyasiya pəncərəsinin ətrafında müəyyən dərəcədə toz sızdırmazlığına ehtiyacı olan qapaqlar üçün conta versiyasını dəqiqləşdirməyə dəyər. Barmaqlıq quraşdırıldıqda o, panel səthinə basaraq çərçivə ilə kəsmə kənarı arasındakı boşluğu azaldır. Barmaqlığın ətrafındakı girişdən qorunmanın narahatlıq doğurmadığı standart daxili şkaflar üçün yapışmayan versiya daha sadə və daha sərfəli seçimdir.

Bəzi XT804 və XT805 modelləri vintlər əvəzinə bərkidici bərkitmə ilə də mövcuddur ki, bu da təmir zamanı filtrin çıxarılmasını və dəyişdirilməsini sürətləndirir.

Düz ventilyasiya barmaqlıqları

Filtrləmə tələb olunmayan tətbiqlər üçün – yalnız passiv hava axını – adi ventilyasiya barmaqlıqları üç ölçüdə mövcuddur: 78×200mm, 78×456mm və 80×461mm. Onların içərisində heç bir filtr yastığı yoxdur, bu da onları tozun daxil olmasının narahatlıq doğurmadığı, lakin hava axınının hələ də panel boyunca idarə edilməli olduğu korpuslar üçün uyğun edir.

Doğrunun Seçilməsi

Ölçü ilk qərardır - xarici ölçüləri mövcud panel sahəsinə uyğunlaşdırın və sifariş verməzdən əvvəl kəsmə ölçüsünü təsdiqləyin. Bundan sonra, süzülmüş XT seriyası və düz barmaqlıq arasında seçim tozdan qorunmanın lazım olub-olmaması ilə bağlıdır. XT seriyası daxilində, şkafın ventilyasiya pəncərəsinin düz oturması və panelə möhürlənməsi lazım olan hər hansı quraşdırma üçün yapışdırıcı conta əlavə etməyə dəyər. Normal və hündür üslub panel qalınlığı və ventilyatorun təmizlənməsi tələblərindən irəli gəlir.
