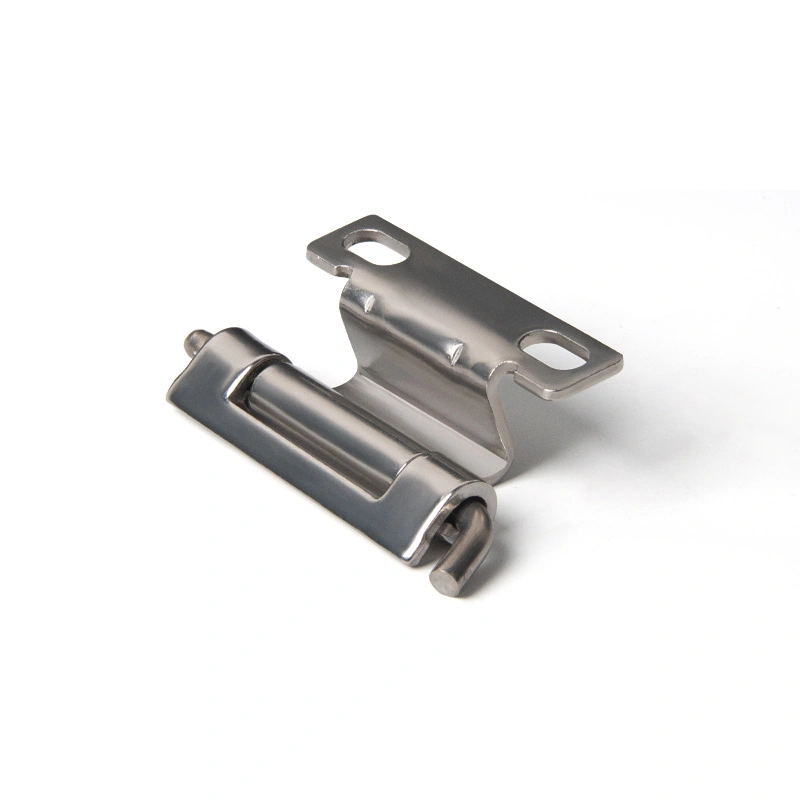

Paylayıcı Panelin Çıxarılan Menteşəsi

Yitai Lock-dan idarəetmə şkafı ləvazimatlarını kəmiyyətcə satın alanlar üçün Dağıtım Paneli Çıxarılan Menteşe CL250 seriyası sifariş verməzdən əvvəl modellər arasında müqayisə etməyə dəyər, çünki struktur dizaynı ardıcıldır, lakin ölçülər modellər arasında dəyişir. Çıxarılan dizayn o deməkdir ki, qapı quraşdırıldıqdan sonra alətlər olmadan qaldırıla bilər ki, bu da montaj xətləri və sahəyə qulluq üçün praktiki xüsusiyyətdir. Hər iki quraşdırma metodu - vida və qaynaq - dəstəklənir, buna görə də menteşə dəyişdirilmədən əksər istehsal iş proseslərinə uyğun gəlir.

Model Seçimləri və Ölçüləri

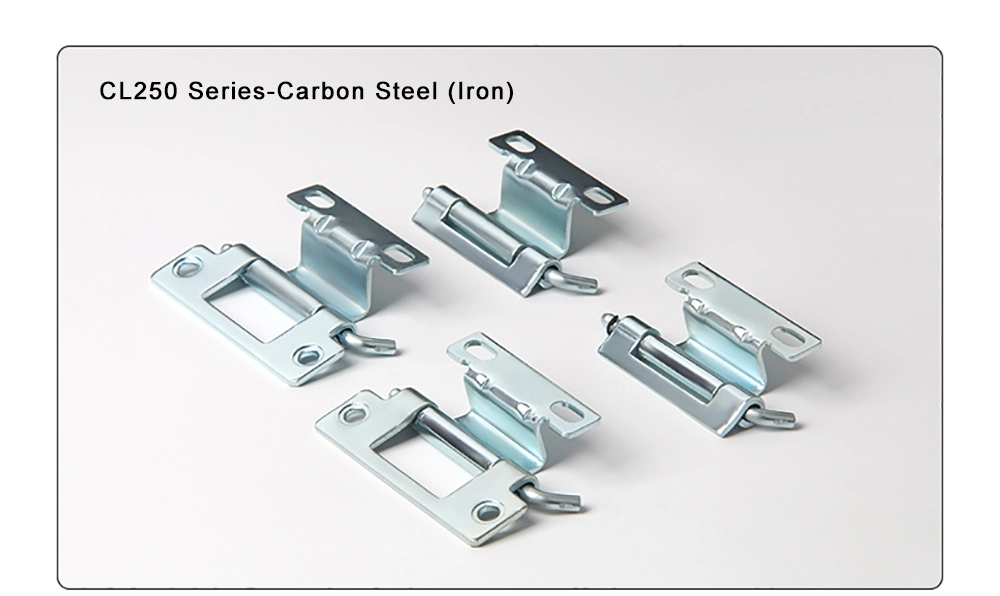

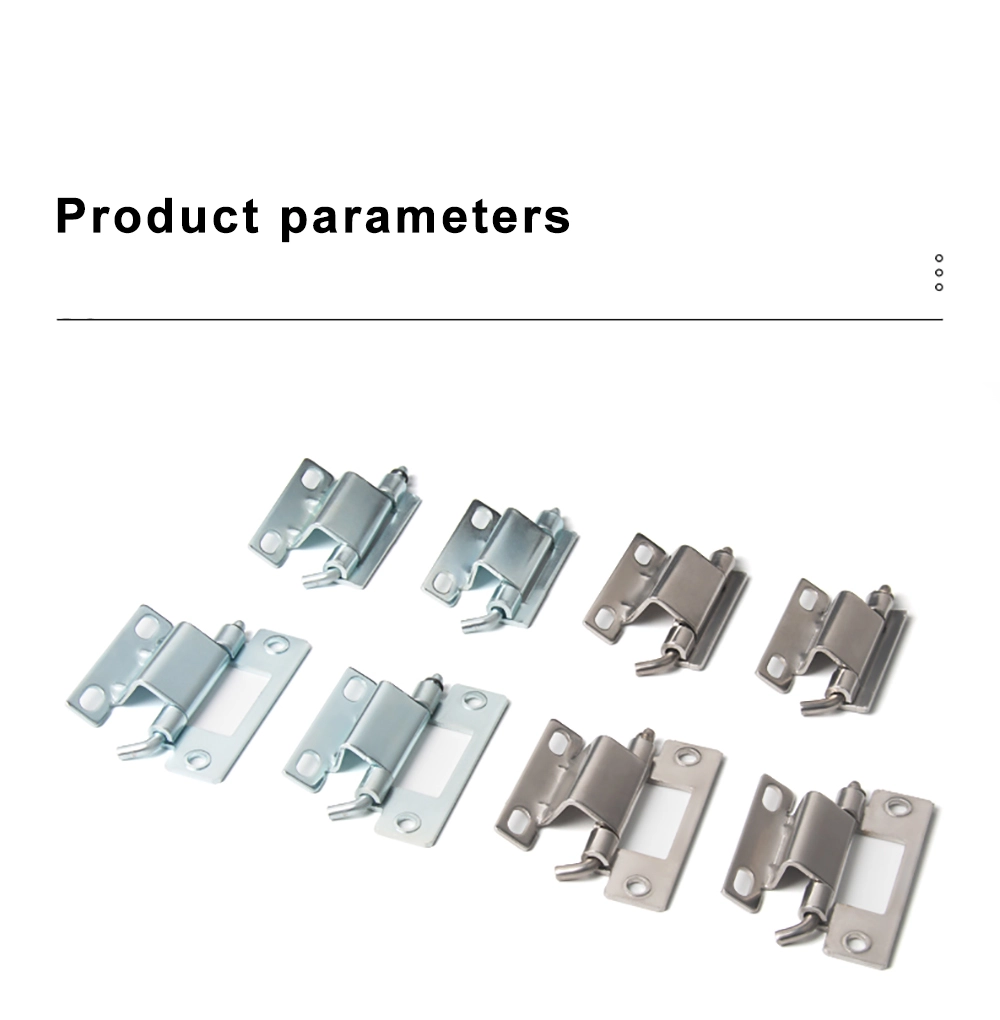

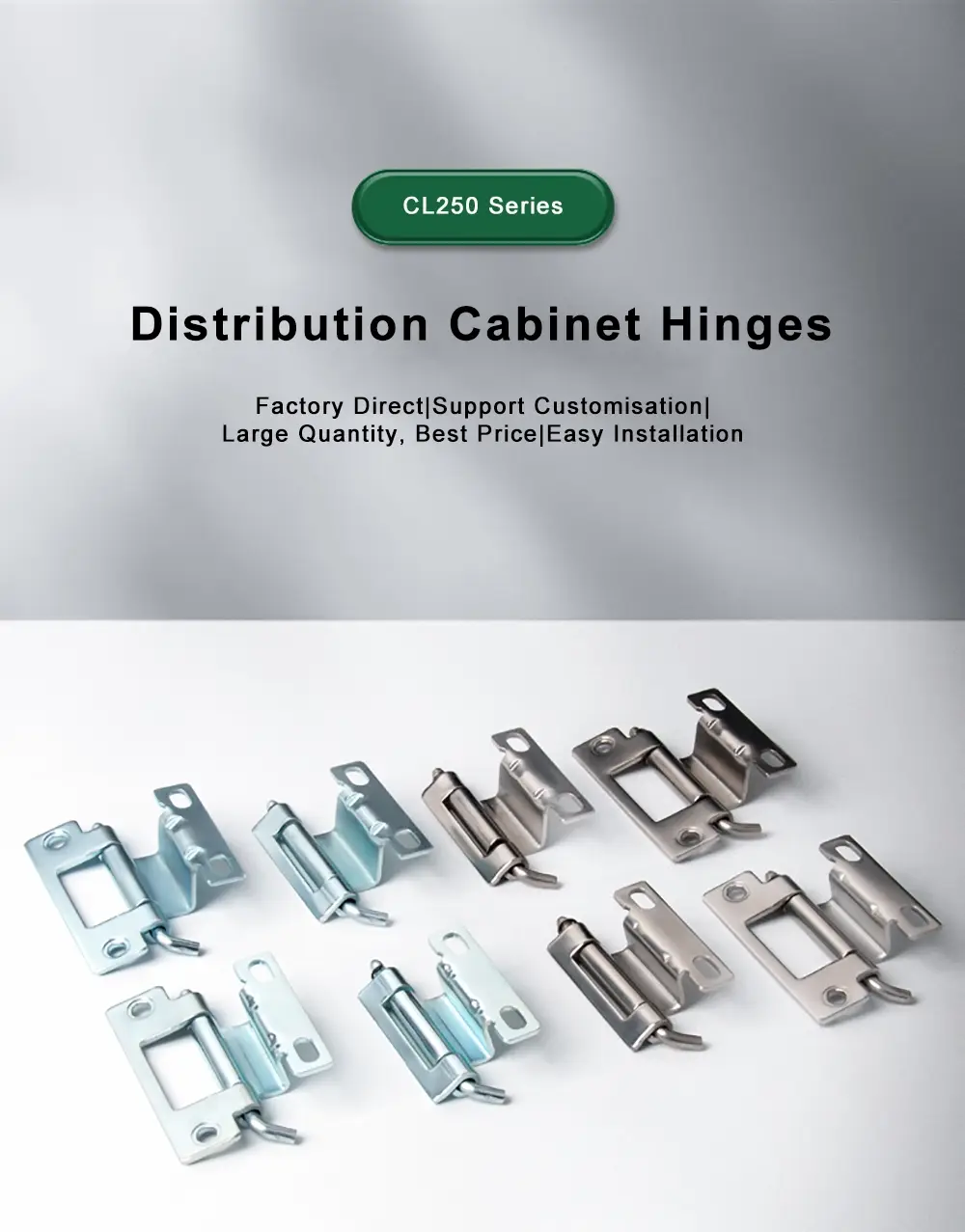

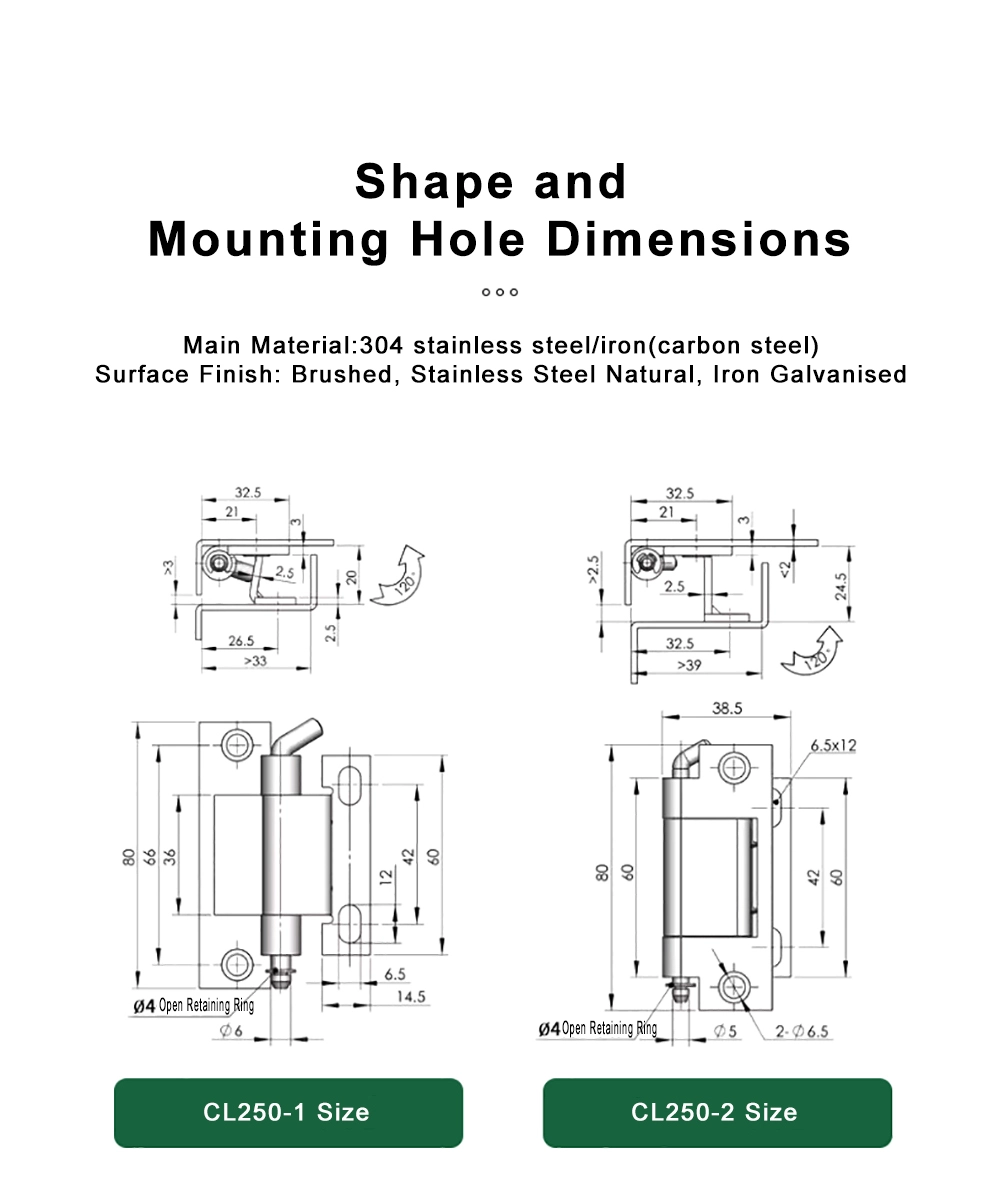

Paylama Paneli Çıxarılan Menteşe CL250 seriyası eyni əsas quruluşa malik, lakin müxtəlif ölçülərə malik dörd modeli əhatə edir. CL250-1-in ümumi hündürlüyü 80 mm, menteşə gövdəsi 66 mm, ümumi dərinliyi 33 mm və barel diametri Φ6 mm-dir. CL250-2 ümumi hündürlüyü 80 mm təşkil edir və 60 mm gövdə uzunluğu, 39 mm və ya daha çox dərinlik və 6,5 × 12 mm aralıda yerləşən iki Φ6,5 mm montaj deşiyi olan Φ5 mm bareldən istifadə edir.

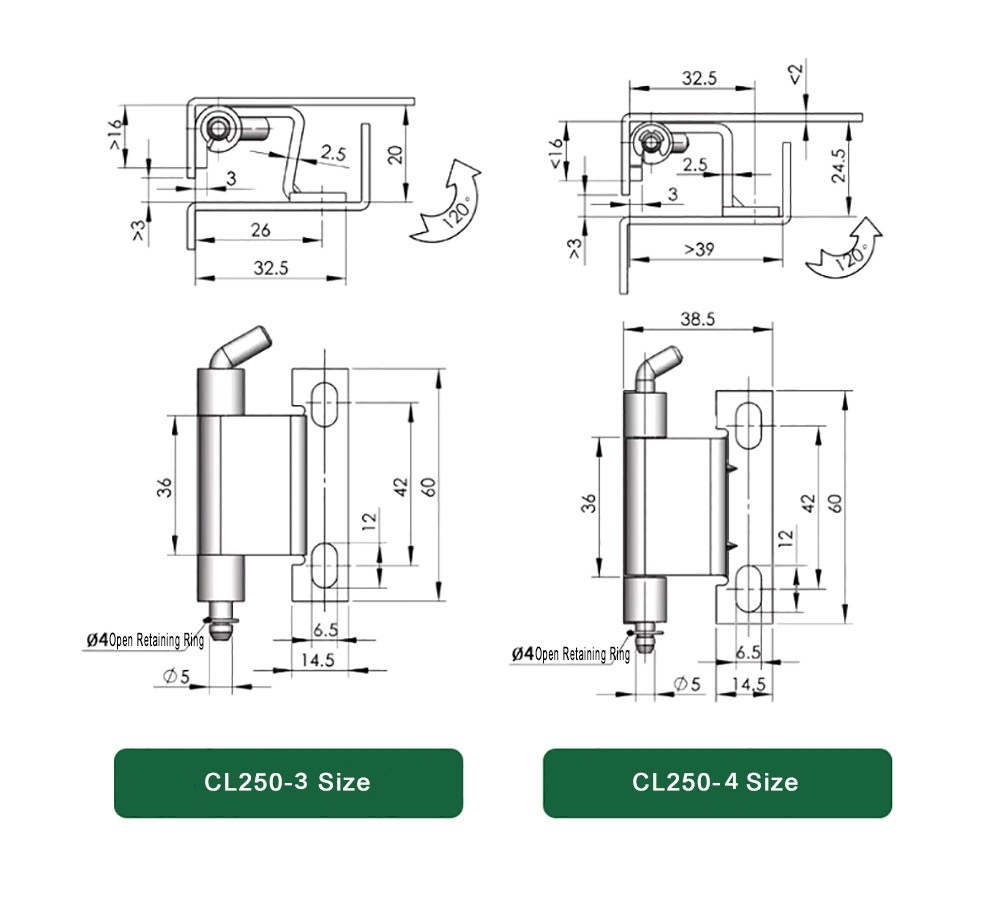

CL250-3 və CL250-4, Paylama Panelinin Çıxarılan Menteşələri çeşidində daha yığcam variantlardır. Hər ikisinin menteşə gövdəsinin hündürlüyü 36 mm və ümumi hündürlüyü 60 mm, baza eni 14,5 mm və barel Φ5 mm. CL250-3-ün dərinliyi 32,5 mm, CL250-4 isə 38,5 mm-ə qədərdir. Dörd modelin hamısı sancağı yerində bərkitmək üçün Φ4 açıq saxlama halqasından istifadə edir.

Çubuq növləri və açılış bucağı

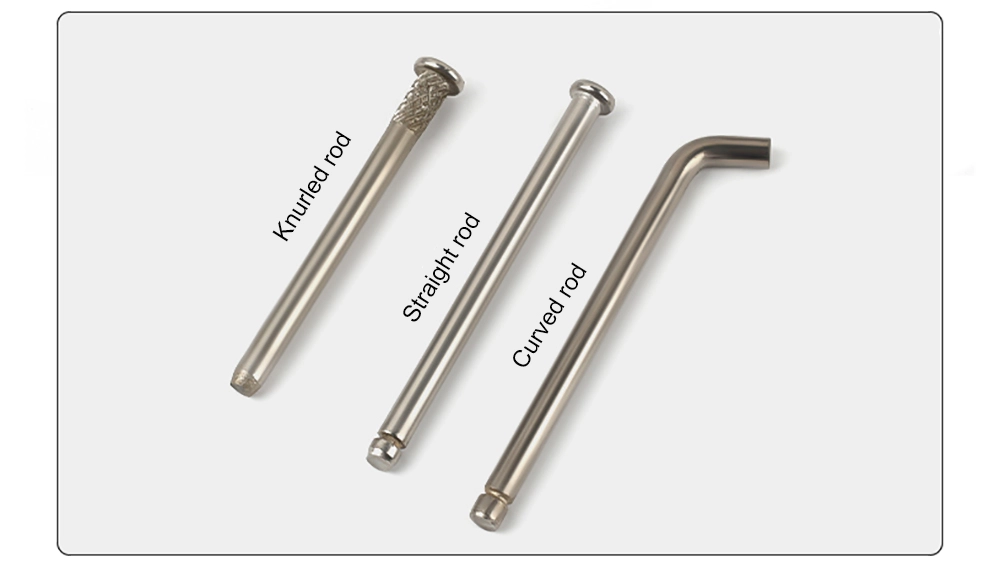

Paylama Panelinin Çıxarılan Menteşəsinin daha praktik detallarından biri üç növ çubuq seçimidir: yivli, düz və əyri. Tırtıllı çubuq sancağa tutma toxuması əlavə edir, bu da vibrasiya altında boşalmağa müqavimət göstərməyə kömək edir. Düz çubuq standart seçimdir və ən ümumi qapaq tətbiqlərinə uyğun gəlir. Əyri çubuq, sancağın əl ilə çıxarılmasını asanlaşdırmaq üçün formaya salınmışdır, bu, menteşəyə tez-tez daxil olan və ya dar yerlərdə faydalı ola bilər.

Paylama Panelinin Çıxarılan Menteşəsindəki bütün çubuq növləri oturduqdan sonra sancağı kilidləyən eyni Φ4 açıq saxlama halqası ilə işləyir. Bütün CL250 seriyası üzrə açılış bucağı təxminən 120°-dir ki, bu da tam 180° yelləncək tələb etmədən kabinet qapılarının əksəriyyətinə giriş ehtiyacları üçün kifayət qədər boşluq verir.

Quraşdırma və Montaj

Paylayıcı Panelin Çıxarılan Menteşəsi iki quraşdırma metodunu dəstəkləyir - vida montajı və qaynaq - bu o deməkdir ki, o, həm hazırlanmış sac metal qapaqlarda, həm də boltlar ilə birləşdirilən şkaf birləşmələrində istifadə edilə bilər. Vida montajı üçün CL250-1 tək Φ6,5 mm yuvadan istifadə edir, CL250-2 və CL250-3/4 modelləri isə quraşdırma zamanı müəyyən mövqe tənzimləməsinə imkan verən oval yuvalardan və ya ikili deliklərdən istifadə edir.

Quraşdırıldıqdan sonra Paylama Panelinin Çıxarılan Menteşəsi sancağı çəkərək qapı yarpağının çıxarılmasına imkan verir - heç bir alətə ehtiyac yoxdur. Bu, onu məftillərə giriş və ya daxili təmir üçün dövri qapının çıxarılmasını tələb edən qapaqlar üçün yaxşı uyğunlaşdırır. Saxlama halqası müntəzəm istifadə zamanı sancağın boş işləməsini qoruyur, buna görə də əməliyyatın ortasında gözlənilmədən qapının çıxması riski yoxdur.

Tətbiq Ssenariləri

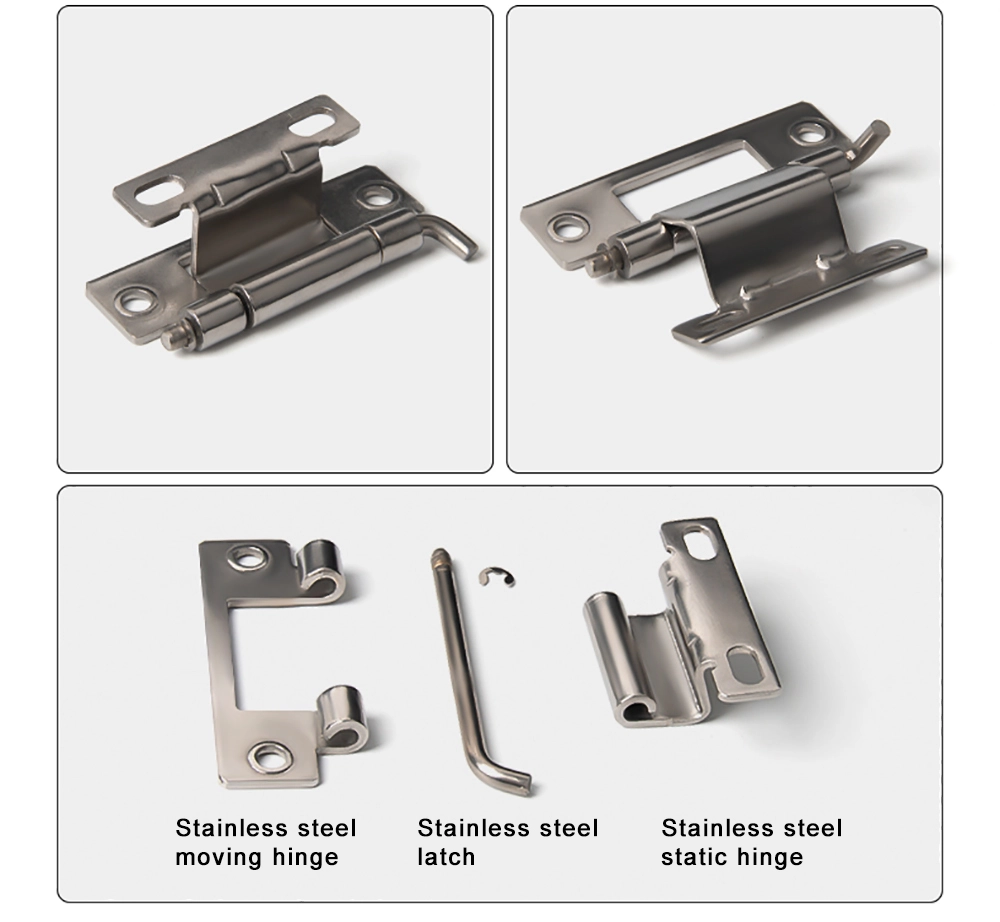

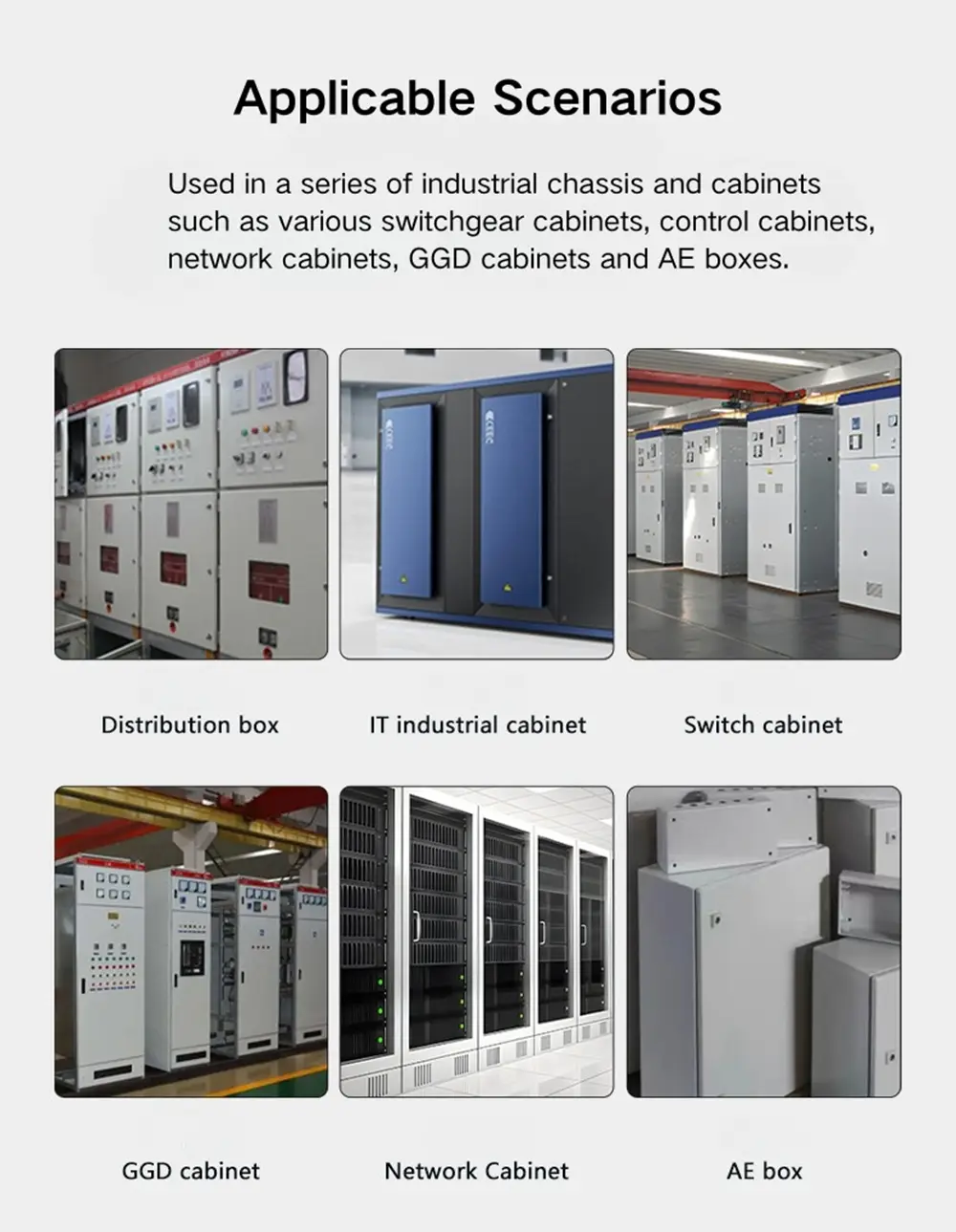

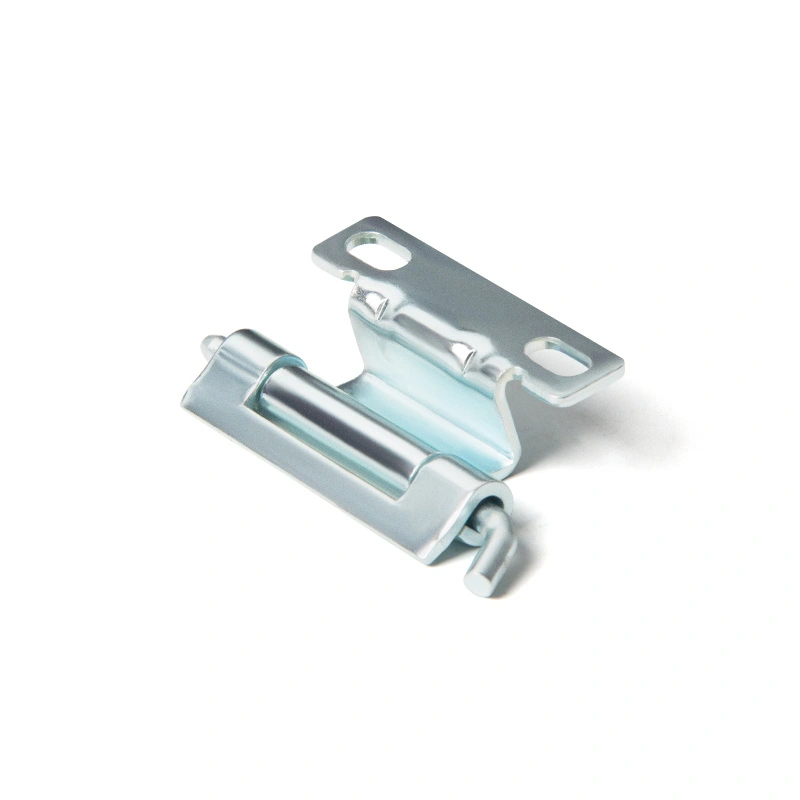

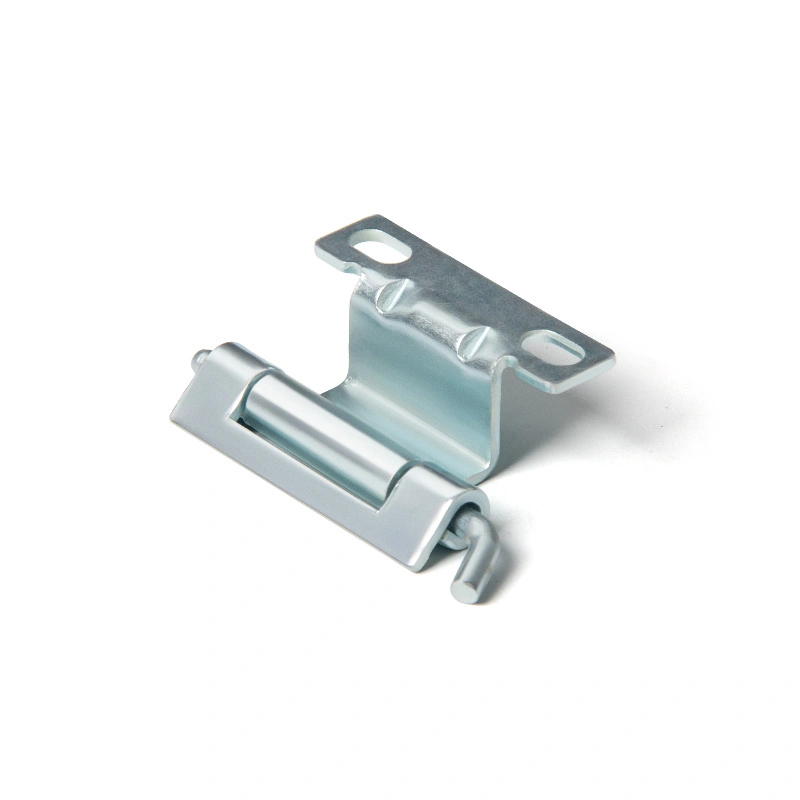

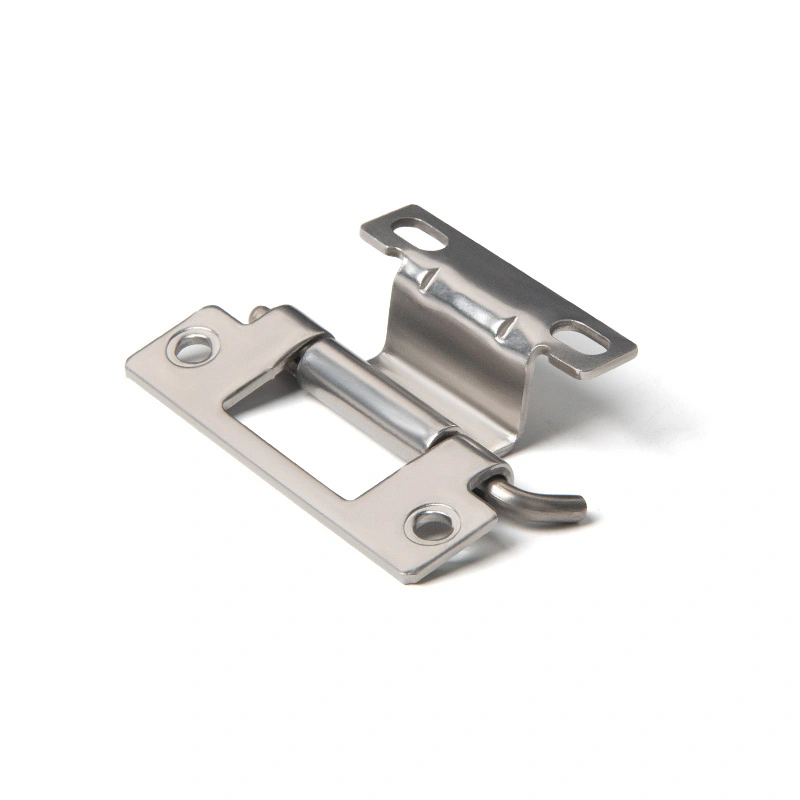

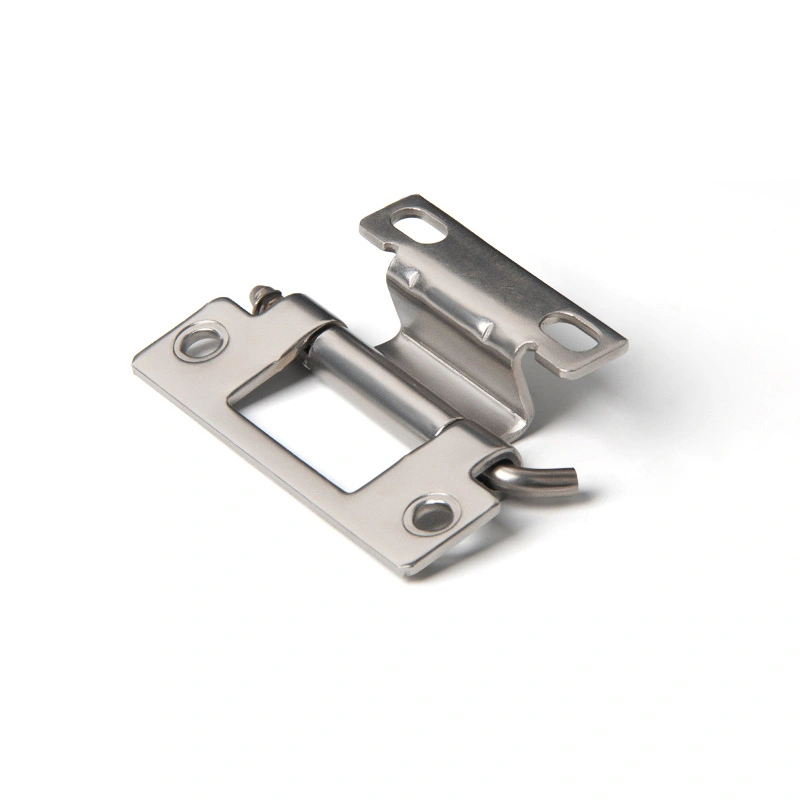

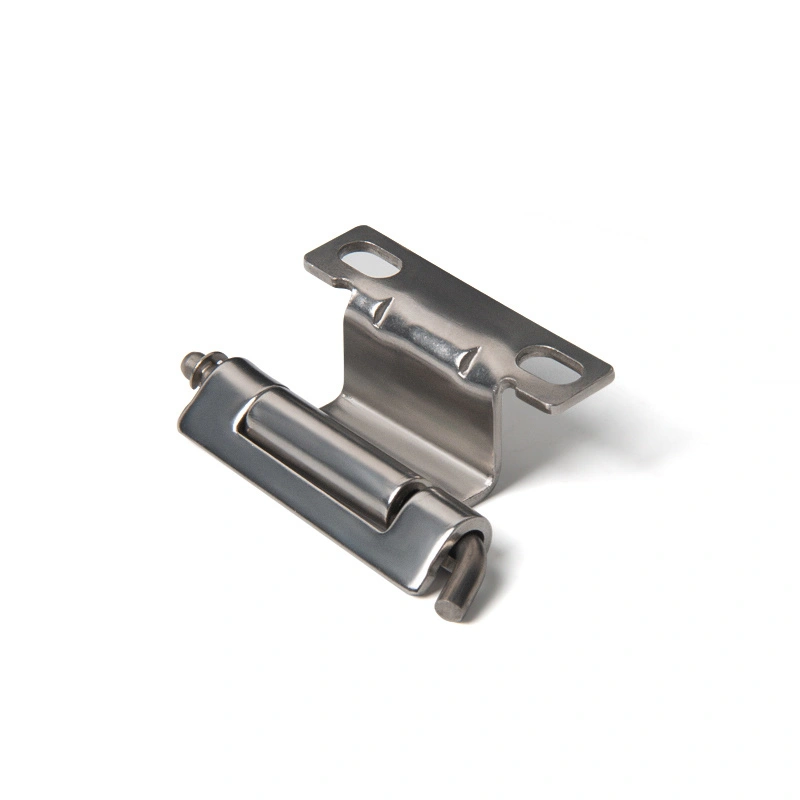

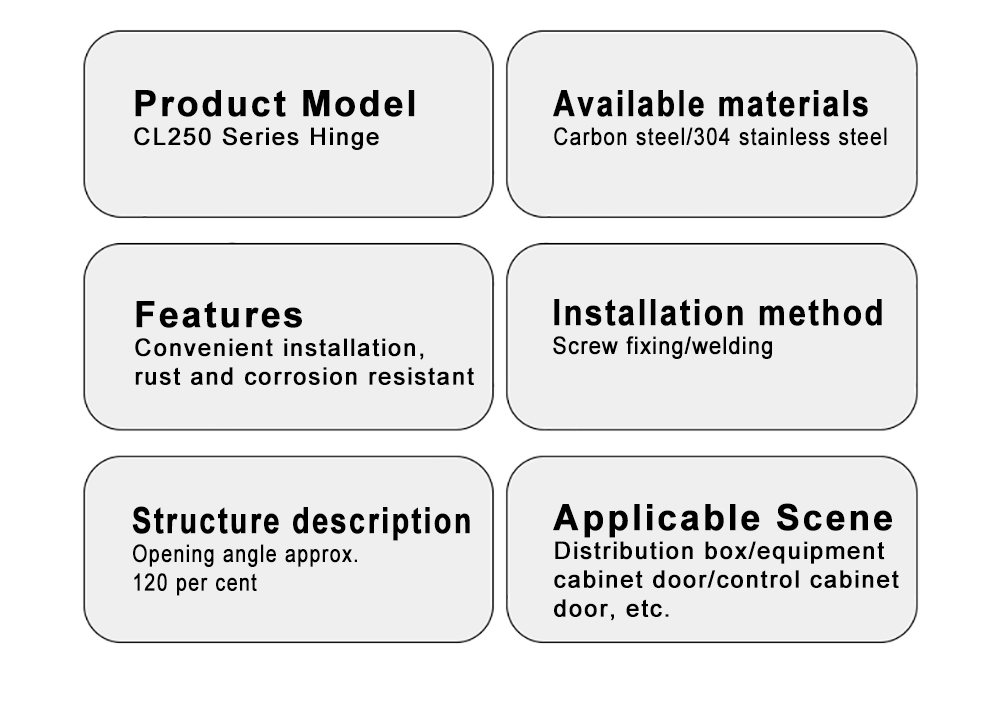

Paylama Panelinin Çıxarılan Menteşəsi ən çox paylama qutularında, idarəetmə şkafının qapılarında və sənaye avadanlığının qapaqlarında görünür - çərçivəni sökmədən qapının təmiz çıxması lazım olan hər yerdə. 120° açılma bucağı əksər qurğularda panel interyerlərinə rahat giriş üçün kifayətdir və həm vida montajı, həm də qaynaq dəstəkləndiyi üçün heç bir tənzimləmə olmadan şkafların istehsalının əksəriyyətinə uyğun gəlir. Material tərəfində sinklə örtülmüş karbon polad Paylama Panelinin Çıxarılan Menteşəsi quru şəraitdə standart qapalı korpuslar üçün əsas seçimdir. 304 paslanmayan polad versiyası açıq hava keçid qurğuları, sahil qurğuları və ya şkafın zamanla rütubət və ya korroziyaya məruz qalacağı hər hansı yer üçün daha yaxşı seçimdir. 304 paslanmayan polad versiyası açıq havada paylayıcı qurğular, sahil qurğuları və ya korpusun zamanla rütubətə və ya aşındırıcı şəraitə məruz qaldığı hər hansı tətbiq üçün daha uyğundur.

Tez-tez verilən suallar

S1: CL250 seriyasına hansı modellər daxildir?

CL250 seriyasına dörd model daxildir: CL250-1, CL250-2, CL250-3 və CL250-4. Hamısı eyni struktur dizaynını və açılış bucağını bölüşür - aralarındakı fərqlər ölçüdə və montaj çuxurunun konfiqurasiyasındadır. Qapı panelinizin ölçülərinə və yük tələblərinə əsasən seçin.

S2: CL250 menteşəsinin açılış bucağı nədir?

Bütün dörd CL250 modeli təxminən 120° açır. Bu, model ölçüsündən və ya materialından asılı olmayaraq bütün seriyalarda uyğundur.

Q3: Hansı çubuq növləri mövcuddur?

CL250 menteşəsi üç növ çubuqla mövcuddur: dırnaqlı, düz və əyri. Tırtıllı çubuqlar vibrasiya altında boşalmağa müqavimət göstərir; düz çubuqlar standart seçimdir; əyri çubuqlar sıx və ya tez-tez daxil olan qurğularda sancaqların əl ilə çıxarılmasını asanlaşdırır.

S4: Quraşdırıldıqdan sonra pin necə qorunur?

Bütün CL250 modelləri normal istifadə zamanı menteşə pinini yerində bağlamaq üçün Φ4 açıq saxlama halqasından istifadə edir. Qapının sökülməsi lazım olduqda, alətlər tələb olunmadan sancaq əllə çıxarıla bilər.

S5: Hansı quraşdırma üsulları dəstəklənir?

CL250 menteşəsi şkafınızın istehsal üsulundan asılı olaraq vida montajı və ya qaynaq yolu ilə quraşdırıla bilər. Montaj çuxurlarının konfiqurasiyaları modelə görə dəyişir — yuva ölçüsü və boşluq təfərrüatları üçün ölçü təsvirlərinə baxın.

S6: Hansı materiallar mövcuddur?

CL250 menteşəsi sinklənmiş karbon poladdan və 304 paslanmayan poladdan hazırlanır. Karbon polad qapalı, quru mühitlərə uyğundur; 304 paslanmayan polad açıq korpuslar, yüksək rütubətli məkanlar və ya aşındırıcı sənaye mühitləri üçün doğru seçimdir.
