Qaynaqla bağlanan parlament dönərli menteşəsi

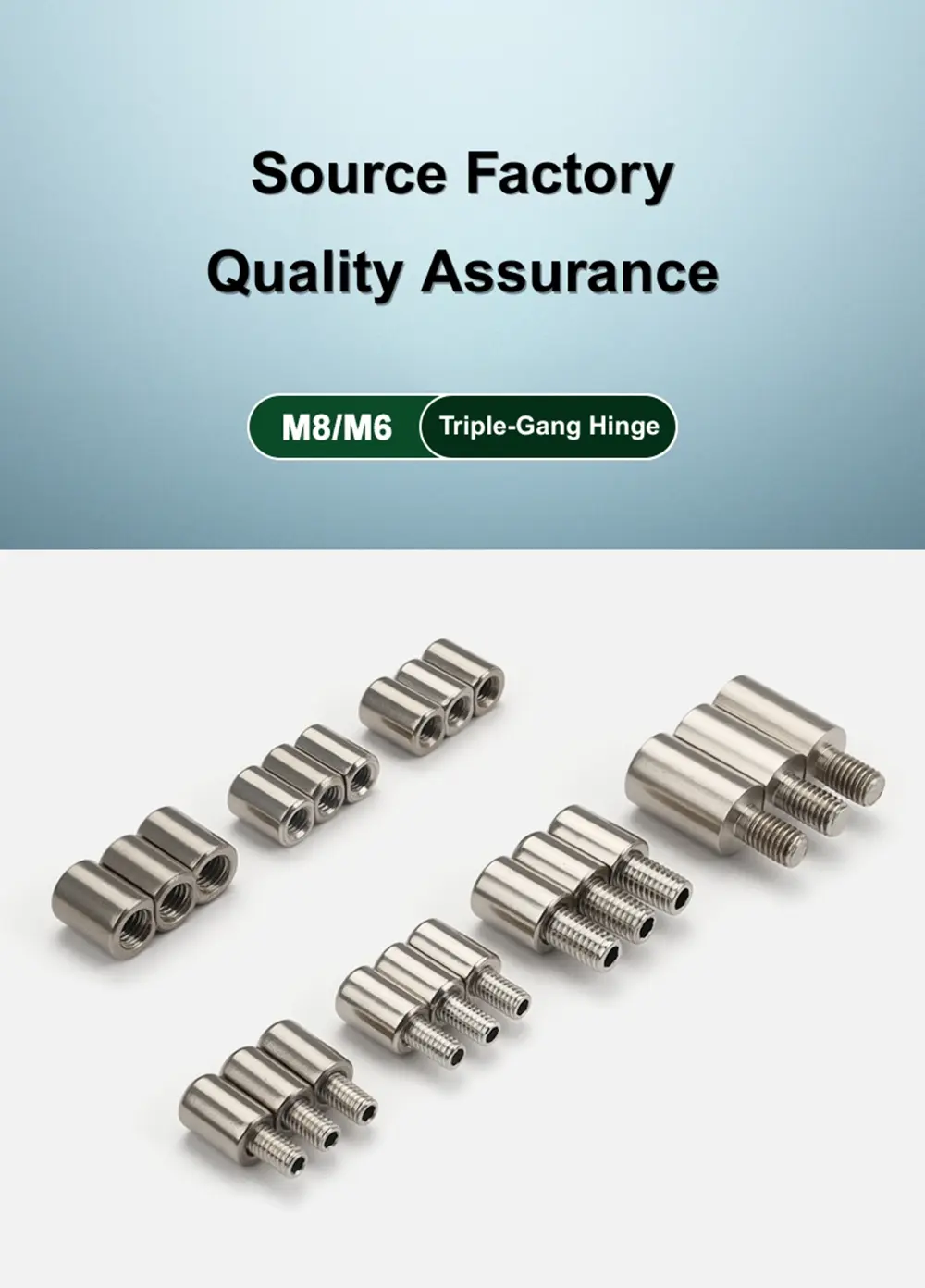

Yitai Lock-dan topdan satış panelli qapı menteşələri üçün Qaynaqlı Parlament Pivot Menteşəsi daxili və xarici ip növlərini, M6 və M8 ölçülərini, inteqrasiya edilmiş və çıxarıla bilən pin konfiqurasiyalarını və həm 201, həm də 304 paslanmayan poladdan ibarət on bir variantda təqdim olunur. İnteqrasiya edilmiş tip daimi qurğular üçün uyğun olan sabit pinə malikdir; sökülə bilən tipdə qapını alətlər olmadan çıxarmaq üçün çıxarıla bilən yan çıxış pininə malikdir, bu, təmir və ya quraşdırma zamanı dövri olaraq qapının sökülməsinə ehtiyacı olan korpuslar üçün daha çox yayılmış seçimdir.

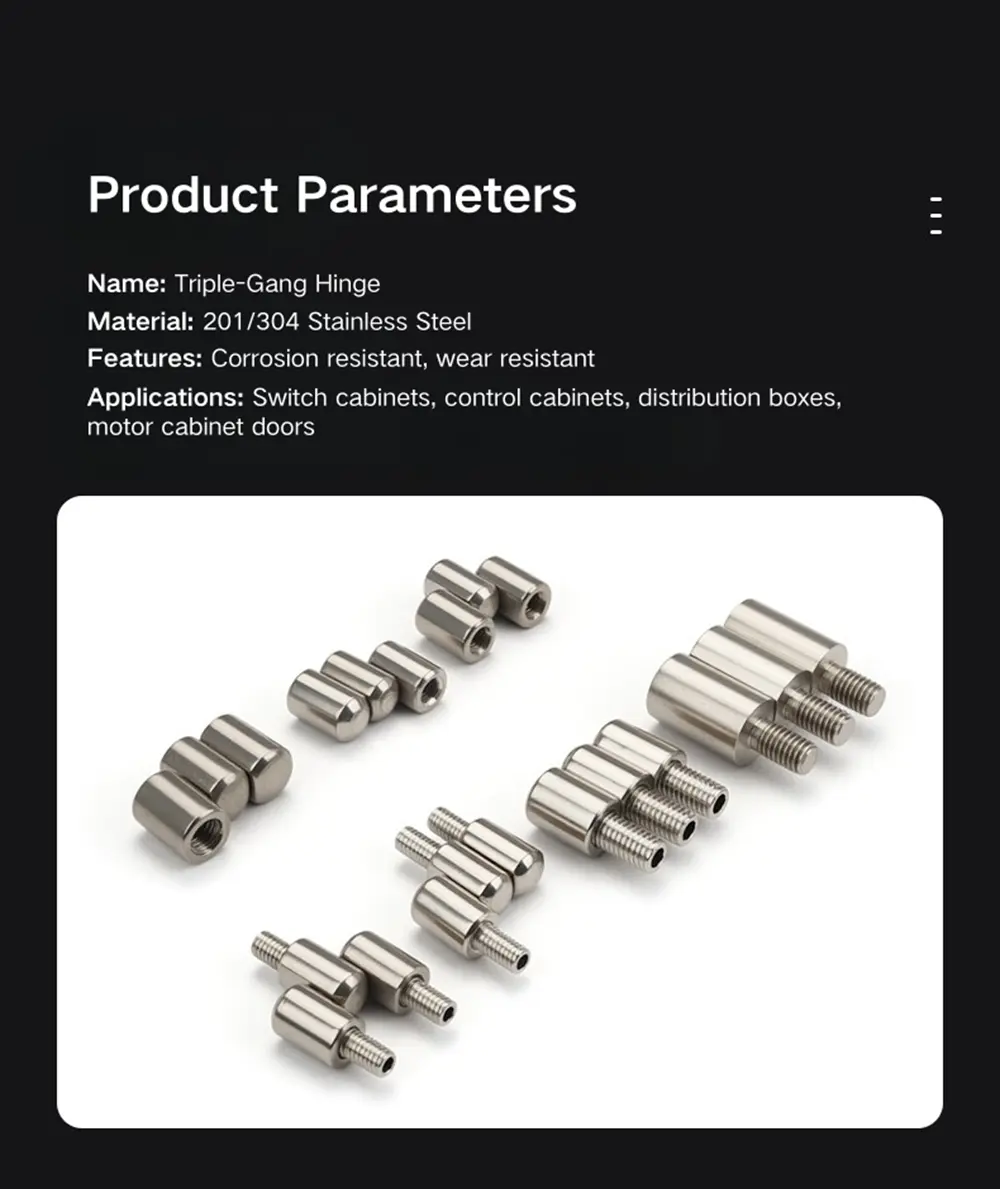

Məhsul modeli	M8/10/12/14/16 Səthi Menteşə
Material	Dəmir/201 Paslanmayan Polad/304 Paslanmayan Polad
rəng seçə bilər	Paslanmayan Polad/Qara
İstifadəsi	Müxtəlif növ keçid şkafları, idarəetmə qutuları və s. üçün uyğundur

Model Seçimləri və Mövzu Tipləri

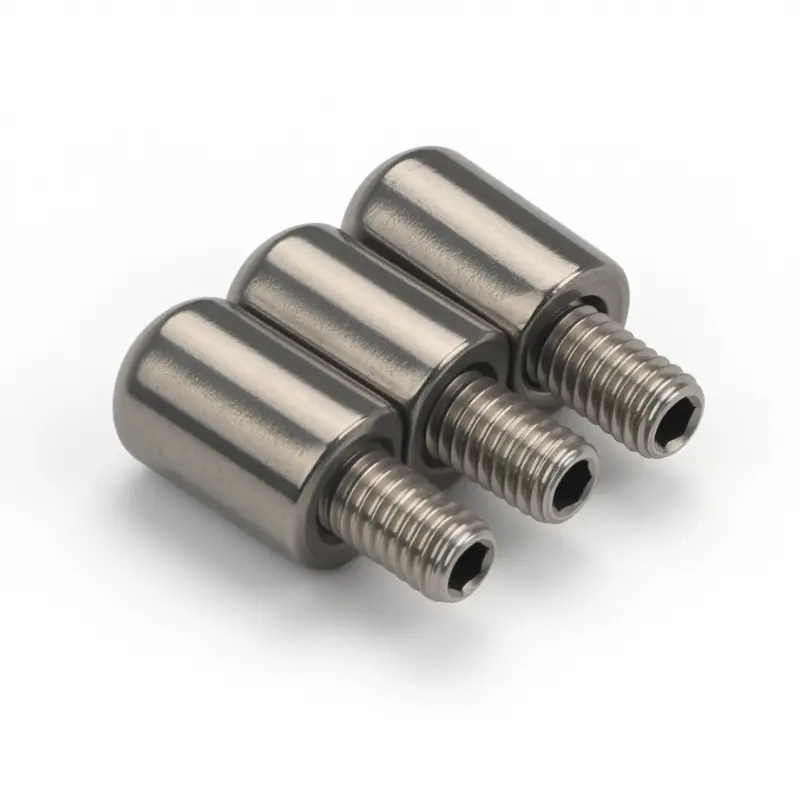

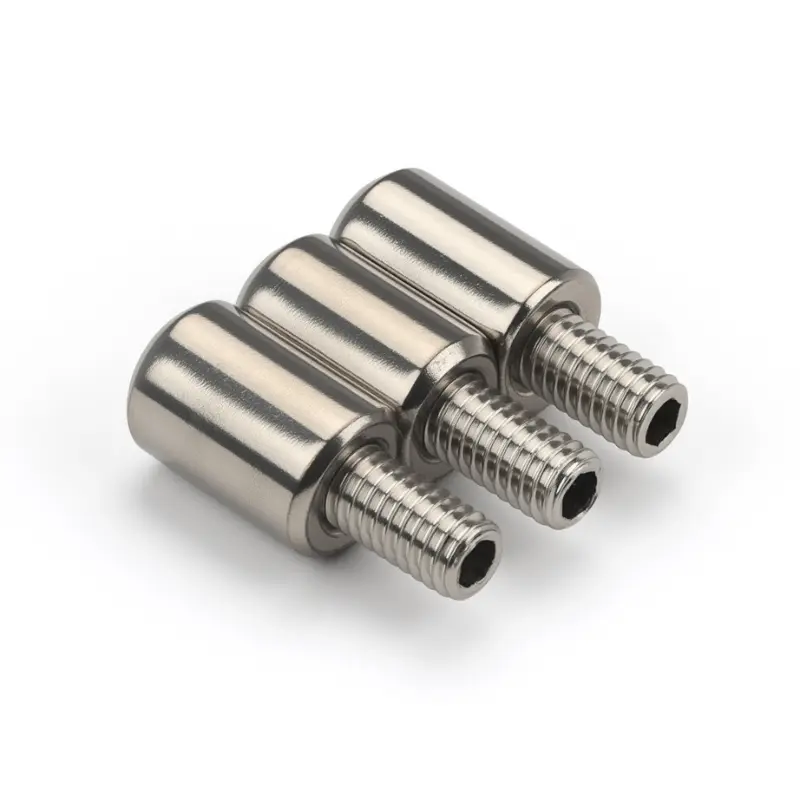

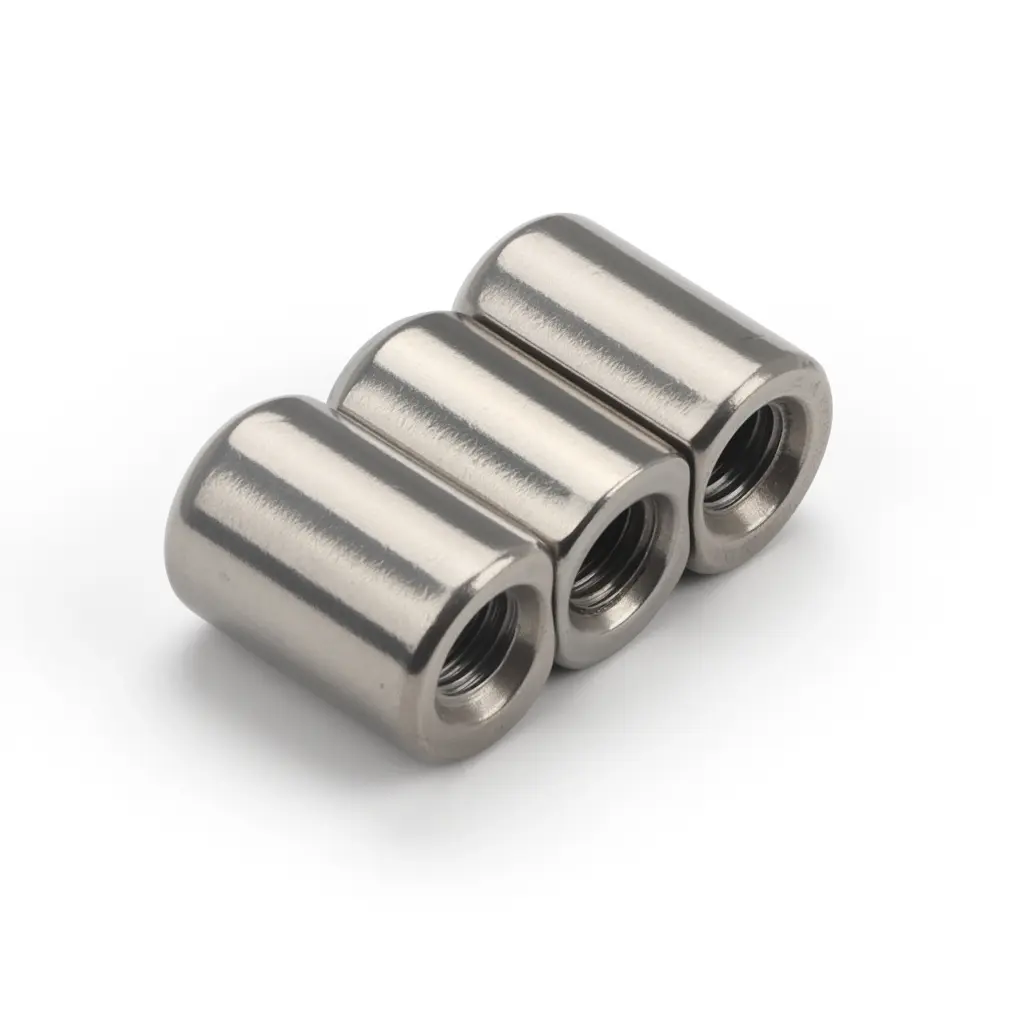

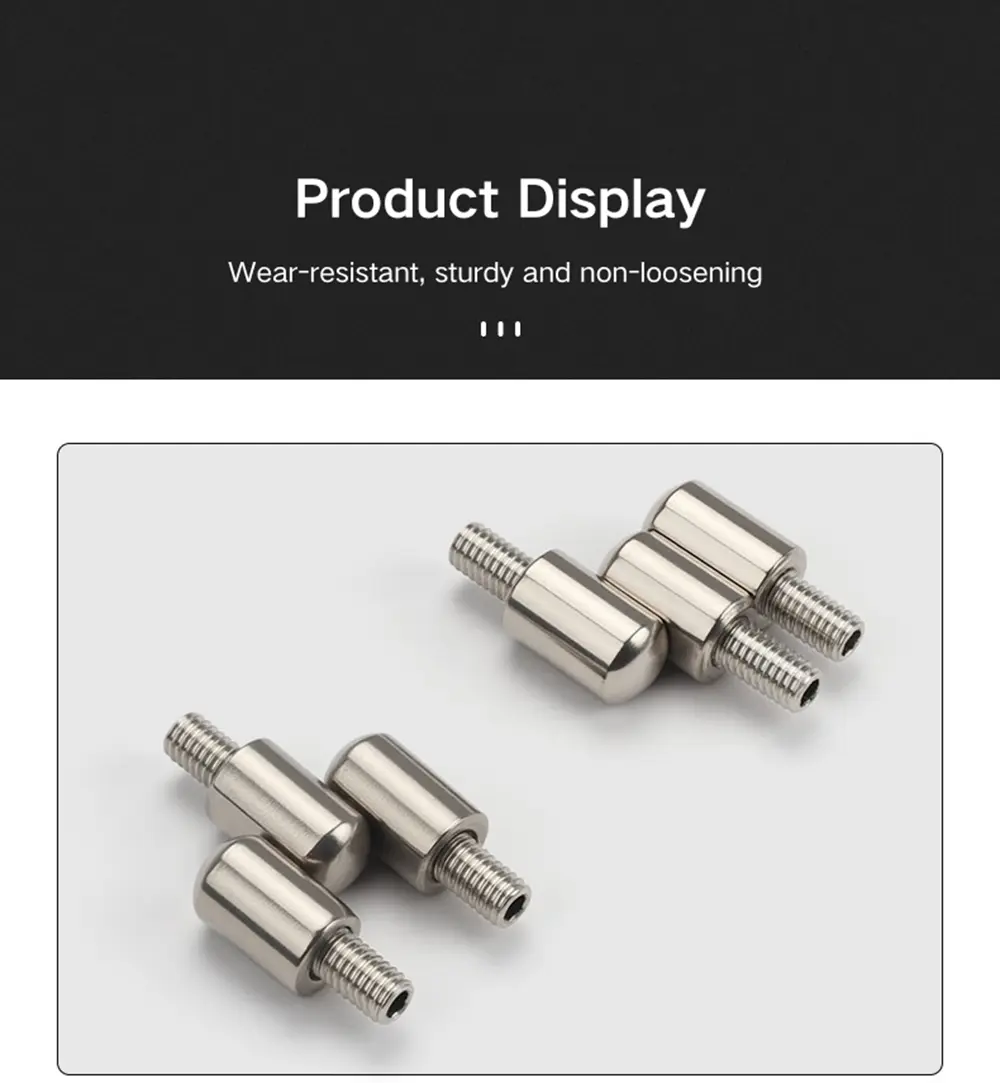

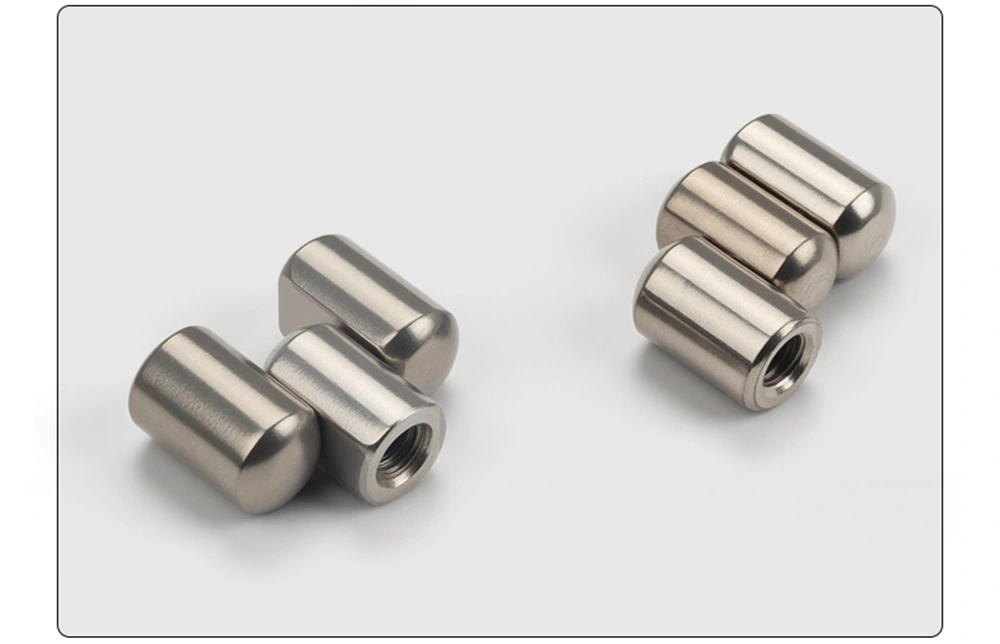

Qaynaqlı Parlament Pivot Menteşəsi həm M6, həm də M8 ölçülərində daxili və xarici ip versiyalarında təklif olunur. Xarici ip növü, montaj ucunda birbaşa qapı panelindəki və ya çərçivədəki tıqqıltılı çuxura girən çıxıntılı yivli sapa malikdir. Daxili yiv tipində montaj ucunda panel tərəfdən boltu qəbul edən yivli yuva var. Hər ikisi montaj səthini yivlə bağlayır və sonra daimi, sabit quraşdırma üçün qaynaqla bərkidilir.

Menteşe diapazonu daxilində M6 xarici saplı inteqrasiya edilmiş tip və M6 daxili saplı birləşdirilmiş tip sabit sancaqlı variantlardır - sancaq menteşə gövdəsinin bir hissəsidir və çıxarıla bilməz. Bütün digər variantlar sökülə bilər, lülədən yan çuxur var ki, bu da qapının çıxması lazım olduqda sancağı sürüşdürməyə imkan verir. M8×16 xarici yivli variant, daha çox montaj dərinliyi olan panellər üçün uyğun olan çeşiddə ən uzun saplama variantıdır.

Struktur və Ölçülər

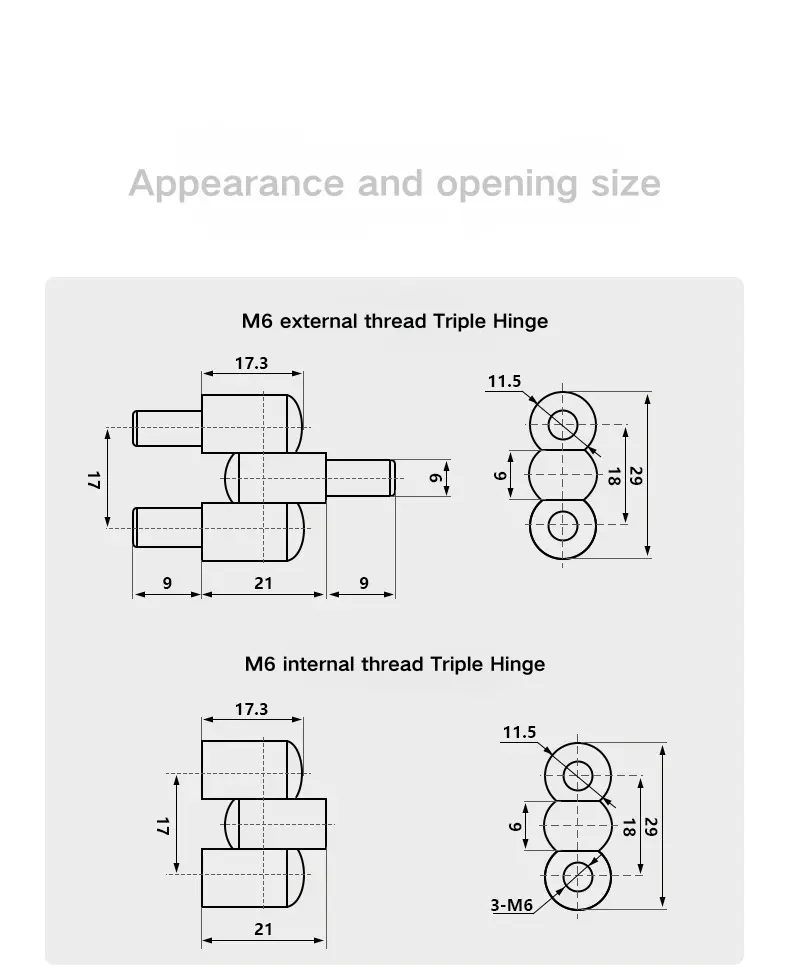

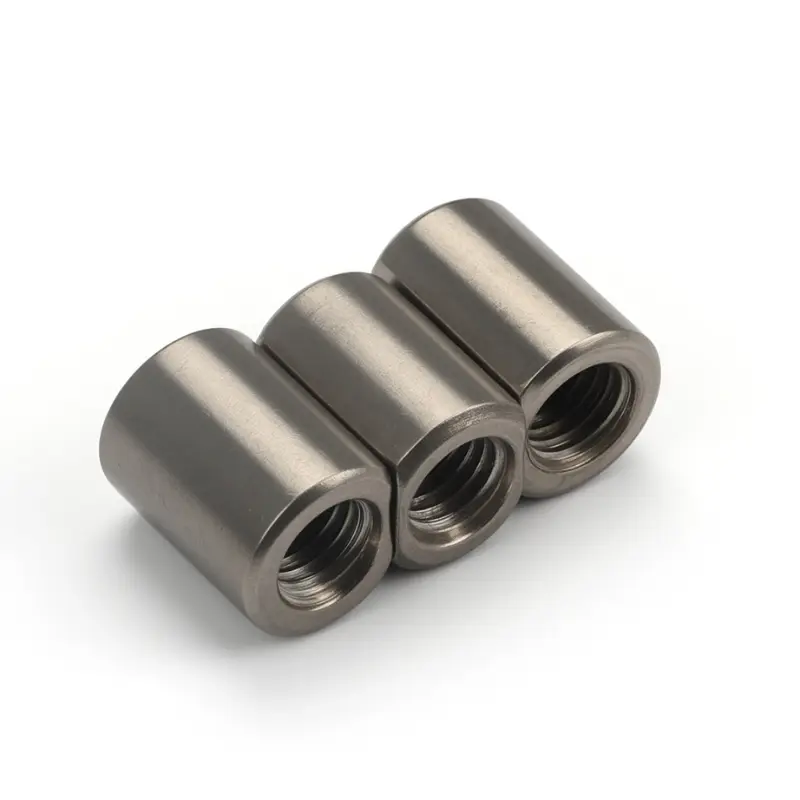

M6 Qaynaqlı Parlament Pivot Menteşəsinin ümumi uzunluğu 17,3 mm, mərkəz lüləsi 21 mm-dir. Xarici yivli versiya hər bir ucunda 9 mm dirək uzantıları əlavə edərək, ümumi yayılma 39 mm-dir. Üçlü barel yığını 9 mm, 18 mm və 11,5 mm lülə eni və 6 mm pin diametri olan üç hissədə ümumi hündürlüyü 29 mm-dir.

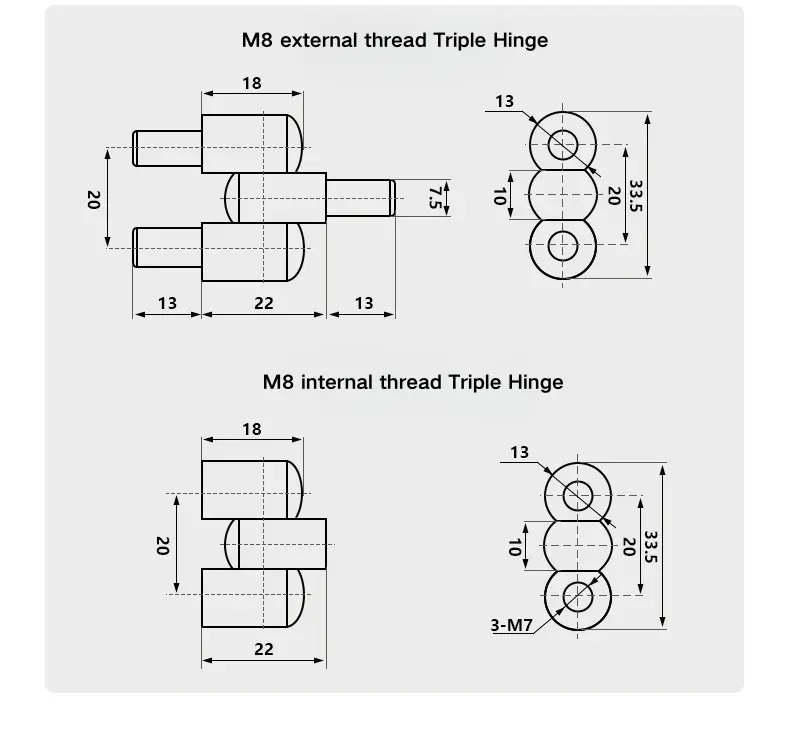

M8 dönmə menteşəsi 18 mm gövdə uzunluğu və 22 mm mərkəz aralığı ilə mütənasib olaraq daha böyükdür. Xarici ip versiyası 48 mm-lik ümumi yayılma üçün hər tərəfə 13 mm saplama uzantıları əlavə edir. Üçlü barel yığını 13 mm lülə eni və 7,5 mm pin diametri ilə üç hissədə - 10 mm, 20 mm və üst düyün - ümumi hündürlüyü 33,5 mm-dir. Daxili yivli M8 variantında 3×M7 yivli rozetkalardan istifadə edilir.

Quraşdırma və Pin Konfiqurasiyası

Qaynaqla bağlanan Parlament Pivot Menteşəsi dirək və ya rozetkanın ucunu qapı panelinə və ya çərçivənin montaj nöqtəsinə keçirərək, sonra mövqeyi daimi olaraq düzəltmək üçün qaynaq etməklə quraşdırılır. Bu ipin bağlanması və qaynaq birləşməsi həm qapının fırlanma yükünü, həm də istifadə zamanı menteşədəki hər hansı yanal qüvvələri idarə edən etibarlı montaj təmin edir.

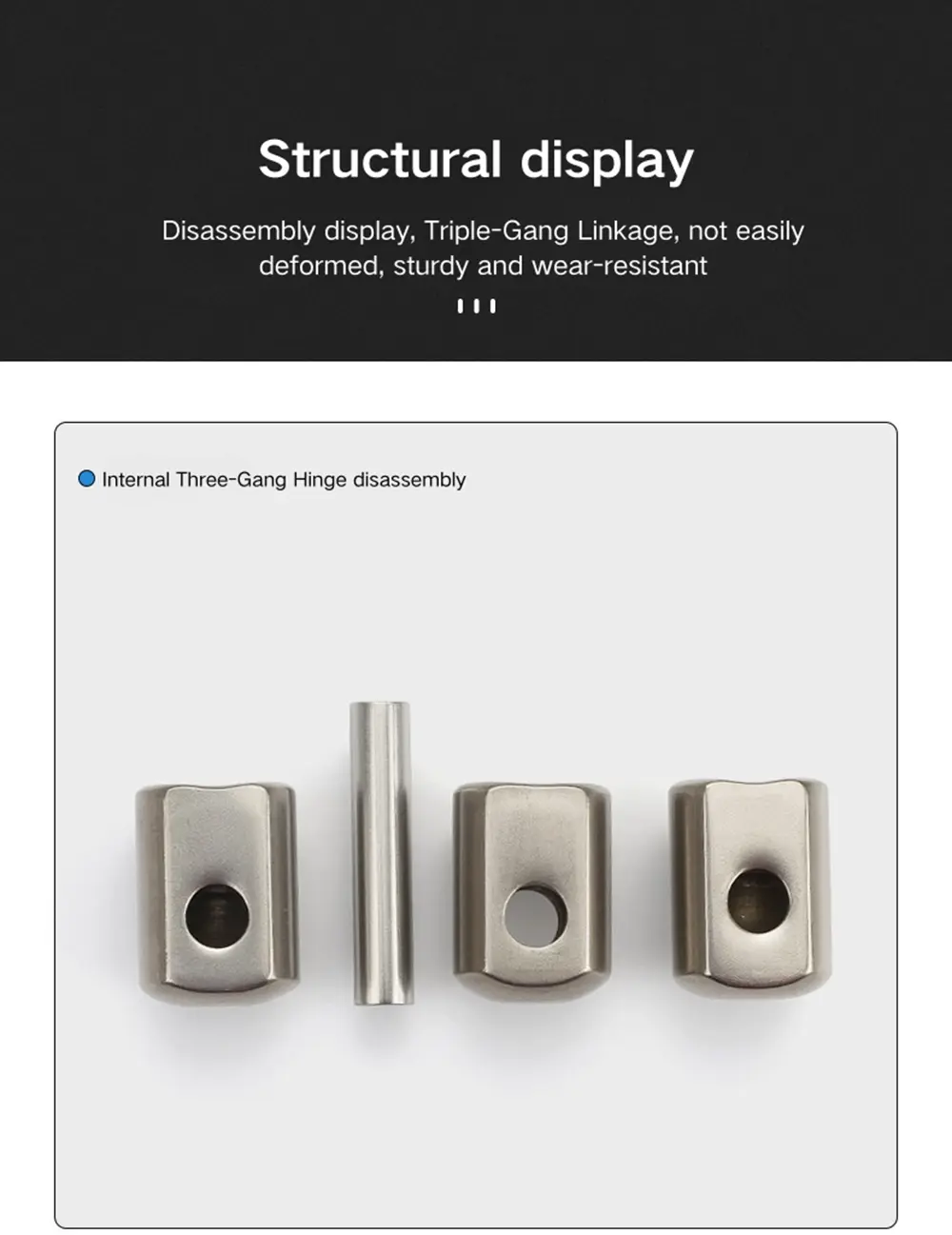

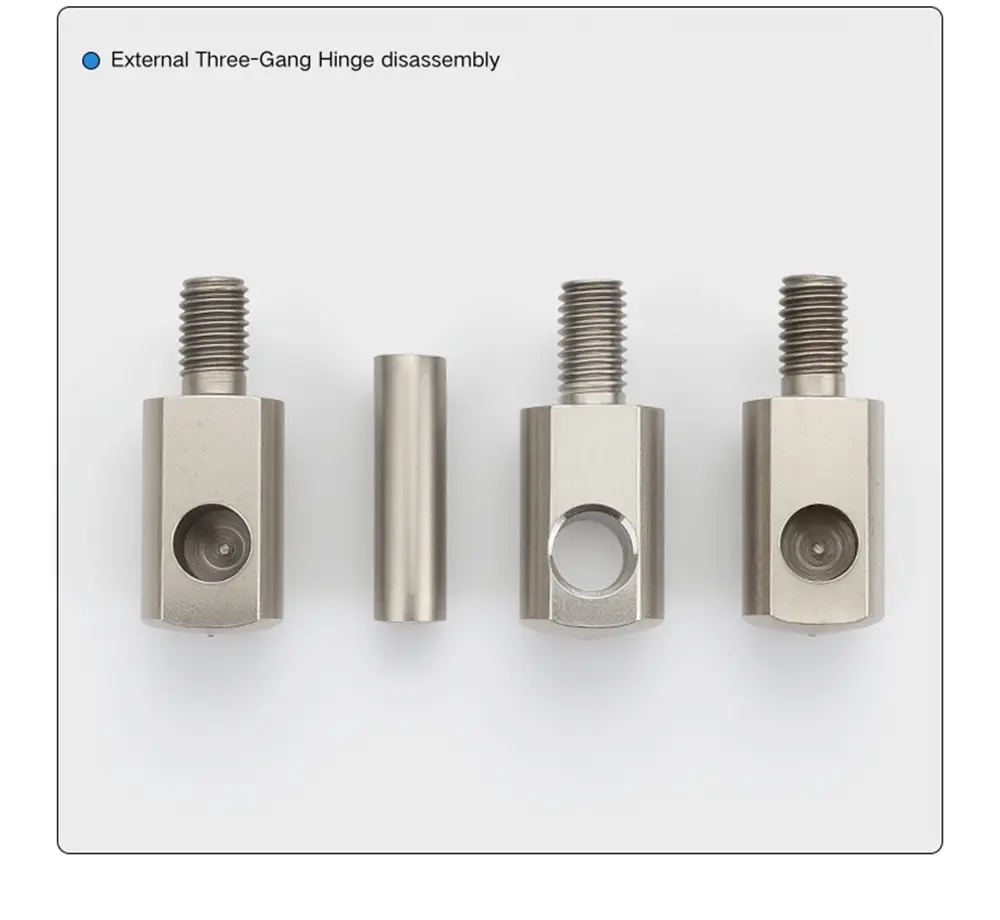

Bu qurğunun sökülə bilən versiyaları üçün sancaq barel gövdəsindəki yan dəlikdən çıxır və qaynaqlanmış montajı pozmadan qapını çərçivədən ayırmaq üçün çəkilə bilər. İnteqrasiya edilmiş versiyalarda yan çuxur yoxdur; pin barelin içərisində sabitlənmişdir və menteşə qapının çıxarılması üçün nəzərdə tutulmamışdır. İnteqrasiya edilmiş və sökülə bilən arasında seçim, korpusun xidmət müddəti ərzində qapının çıxarılmasının tələb olub-olmamasından asılıdır.

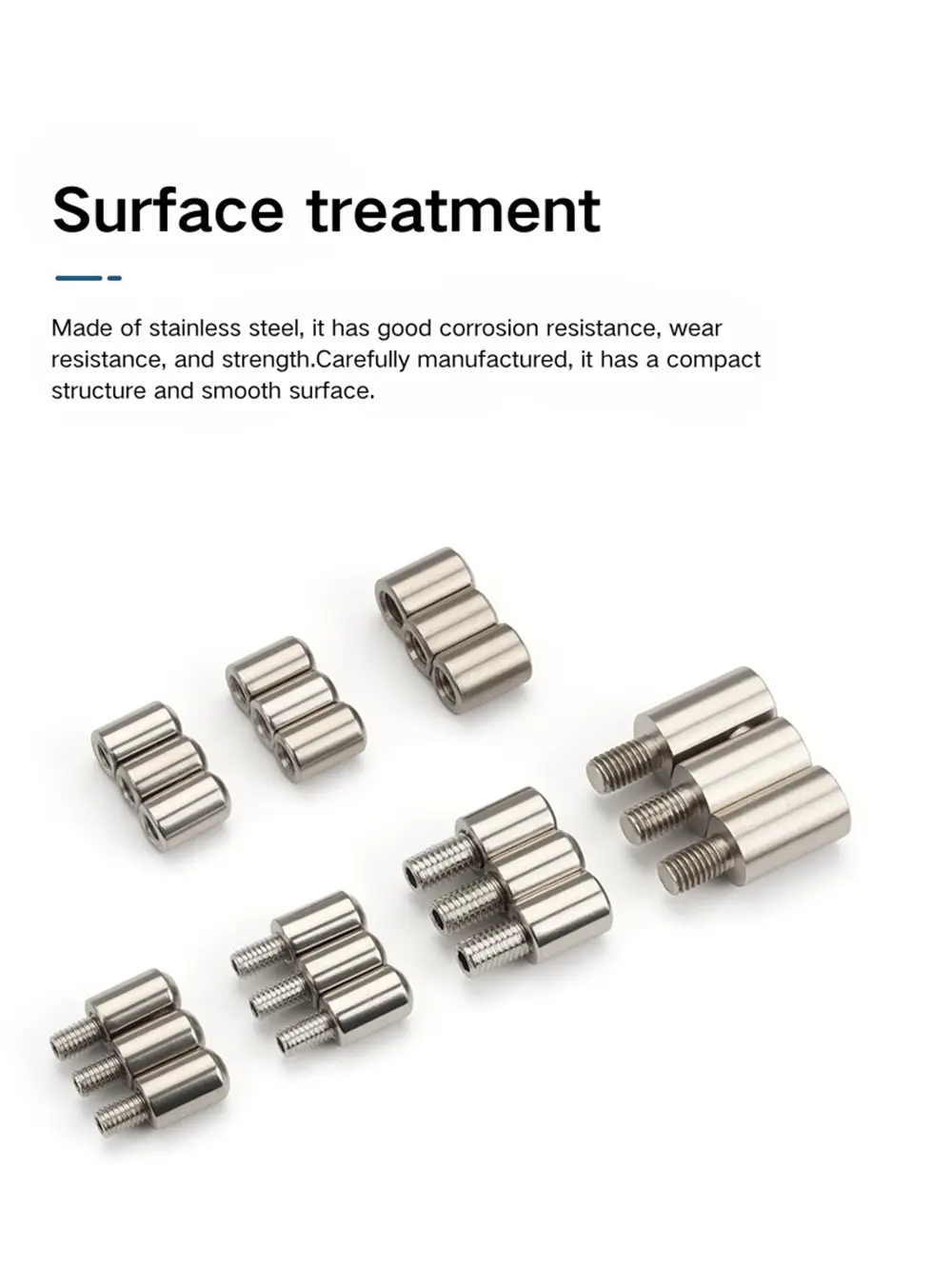

Material və səth bitirmə

Bu modul 201 və 304 paslanmayan poladda mövcuddur, hər ikisi vibrasiyalı cilalama ilə tamamlanır. Vibrasiyalı cilalama prosesi buruqları və iti kənarları aradan qaldırır və ardıcıl aşağı parıltılı tutqun səth verir - bu, fırçalanmış və ya güzgü səthi deyil. Hər iki sinif cilalamadan sonra eyni görünür; fərq korroziya müqavimətindədir.

201 paslanmayan polad mülayim mühitlərdə daxili elektrik şkafı və paylayıcı panel tətbiqləri üçün layiqli korroziyaya davamlılıq təklif edir və bütün çeşiddə daha sərfəli seçimdir. 304 paslanmayan polad Qaynaqlı Parlament Pivot Menteşəsi açıq korpuslar, rütubətli mühitlər və ya uzunmüddətli korroziyaya davamlılığın möhkəm tələb olduğu qurğular üçün daha yaxşı seçimdir. Hər ikisi diapazondakı əksər ip ölçüsü və pin konfiqurasiya birləşmələrində mövcuddur.

Tez-tez verilən suallar

S1: Bu menteşə diapazonunda hansı variantlar mövcuddur?

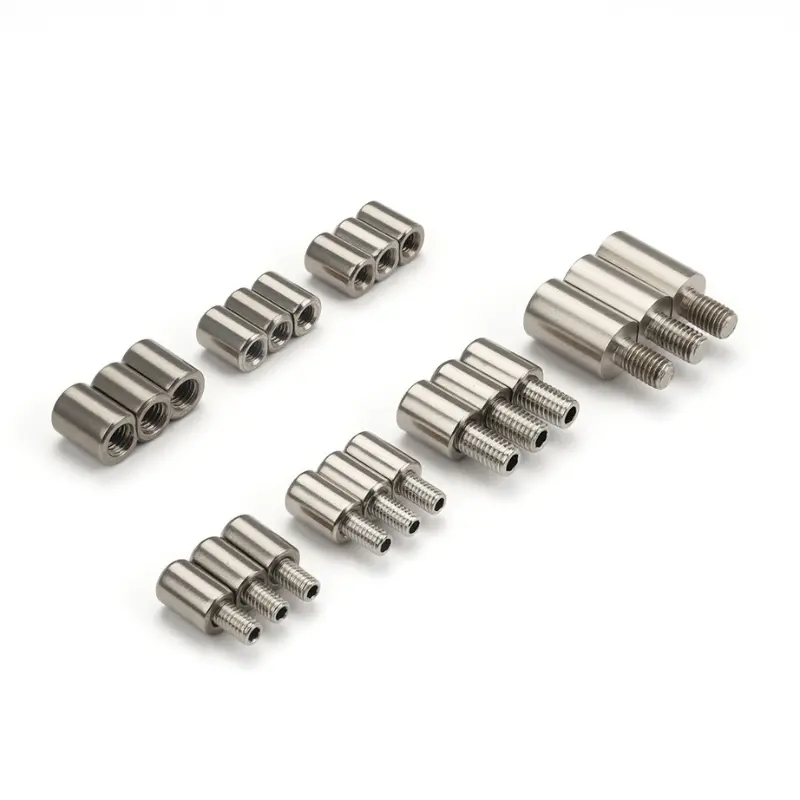

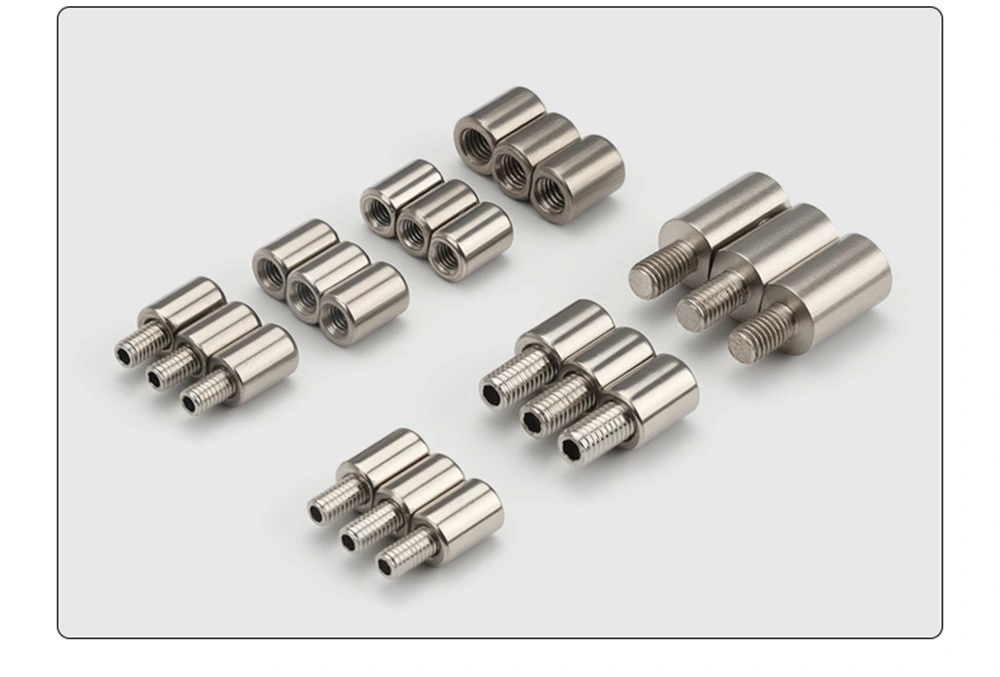

Çeşid on bir variantı əhatə edir: M6 və M8 ölçülərində daxili və xarici iplər, 201 və 304 paslanmayan poladdan, inteqrasiya olunmuş və çıxarıla bilən pin konfiqurasiyalarında. M8×16 xarici yiv də daha dərin panel montajı üçün uzadılmış saplama variantı kimi mövcuddur.

S2: İnteqrasiya edilmiş və çıxarıla bilən növlər arasında fərq nədir?

İnteqrasiya edilmiş tipdə sabit pin var - onu çıxarmaq mümkün deyil və menteşə qapının sökülməsi üçün nəzərdə tutulmayıb. Sökülə bilən tip barel vasitəsilə yan çıxış çuxuruna malikdir; sancaq qapının alətlər olmadan və ya qaynaqlanmış montajı narahat etmədən çərçivədən qaldırılmasına imkan vermək üçün sürüşür.

3-cü sual: Daxili və xarici ip arasındakı fərq nədir?

Xarici ip versiyasında paneldə və ya çərçivədə tıqqıltılı bir çuxura girən çıxıntılı bir sap var. Daxili yivli versiyada panel tərəfdən boltu qəbul edən yivli yuva var. Daha sonra hər ikisi daimi quraşdırma üçün yivdən sonra yerində qaynaqlanır.

S4: Bu menteşə necə quraşdırılıb?

Quraşdırma ştampın və ya rozetkanın ucunun qapı panelinə və ya çərçivənin montaj nöqtəsinə yivlə vurulmasını, sonra isə menteşənin daimi olaraq bərkidilməsi üçün qaynaq edilməsini əhatə edir. İpin bağlanması və qaynağın birləşməsi menteşəni həm fırlanan qapı yükü, həm də yanal qüvvələr altında sabit saxlayır.

S5: M6 və M8 versiyaları üçün əsas ölçülər hansılardır?

M6 Weld-On Parliament Pivot Hinge gövdəsinin uzunluğu 17,3 mm, mərkəz aralığı 21 mm və pin diametri 6 mm-dir. Üçlü barel yığınının hündürlüyü 29 mm və eni 11,5 mm-dir. M8 versiyası 18 mm gövdəyə, 22 mm mərkəz aralığına, 7,5 mm pin diametrinə və 13 mm enində 33,5 mm lülə yığınının hündürlüyünə malikdir.

S6: Vibrasiyalı cilalama nədir?

Vibrasiyalı cilalama hissənin səthindən buruqları və iti kənarları aradan qaldıraraq ardıcıl aşağı parıltılı tutqun örtük yaradan yuvarlanma prosesidir. Fırçalanmış və ya güzgü bitişi deyil. Bu menteşənin həm 201, həm də 304 paslanmayan versiyaları eyni vibrasiyalı cilalama prosesindən keçir.

S7: Hansı paslanmayan polad sinfini seçməliyəm?

201 paslanmayan polad korroziyaya məruz qalmanın orta səviyyədə olduğu standart daxili elektrik şkafı və paylayıcı panel proqramları üçün uyğundur. 304 paslanmayan polad xarici korpuslar, yüksək rütubətli mühitlər və ya uzunmüddətli korroziya müqavimətinin çətin tələb olduğu qurğular üçün daha yaxşı seçimdir.
