Sənaye şkafları üçün üçqat əyilmə menteşəsi

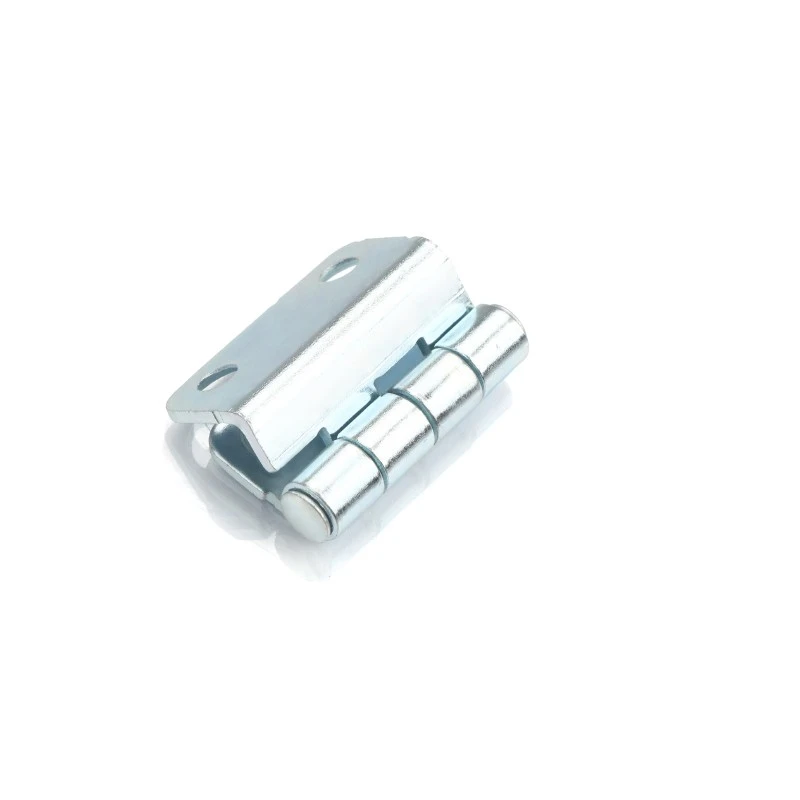

Yitai Lock-dan topdansatış sənaye şkafı menteşələri CL252 Sənaye Şkafları üçün Üçlü Bükülmə Menteşəsini yalnız bir ölçüdə, 38 × 37 mm-də tapacaq - tam ölçülü menteşənin yerində görünməyəcəyi daha kiçik korpus qapıları üçün kifayət qədər yığcamdır. Üçqat əyilmə forması hər bir yarpağa pilləli profil verir ki, bu da menteşənin qapının kənarını və çərçivənin dodağını qapı yelləndiyi zaman bağlamadan təmizləməyə imkan verir. Φ5 mm lülə hər üç düyündən keçir və adi qapı dövrəsi altında dönməni sabit saxlayır.

Struktur və Ölçülər

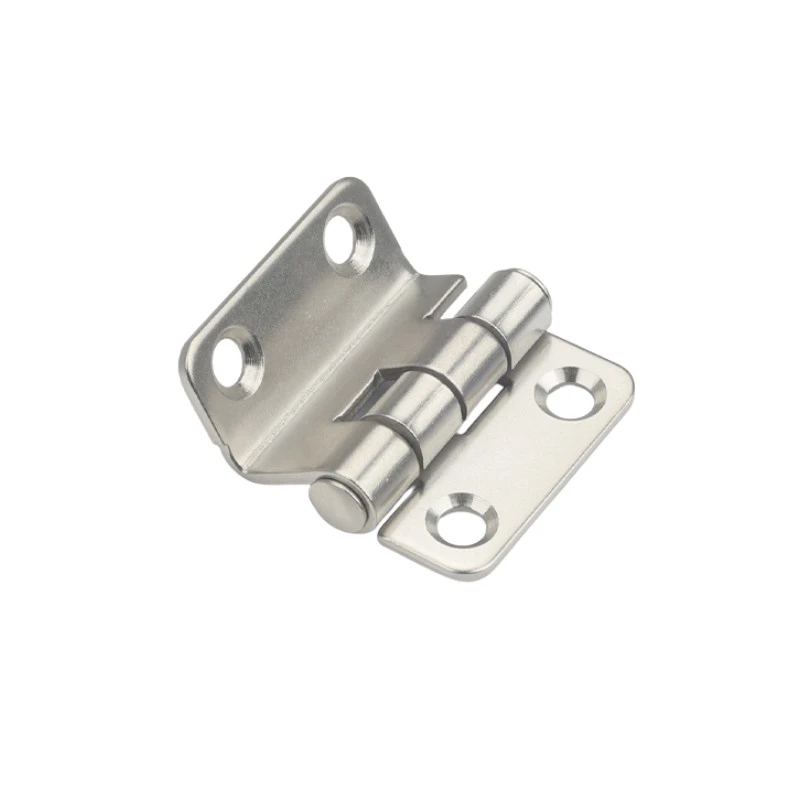

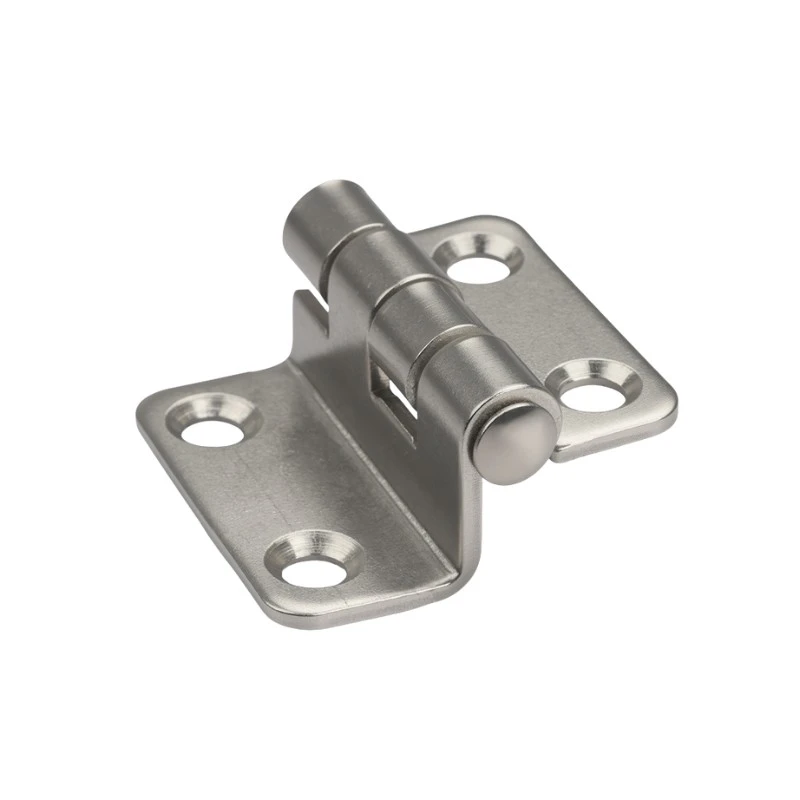

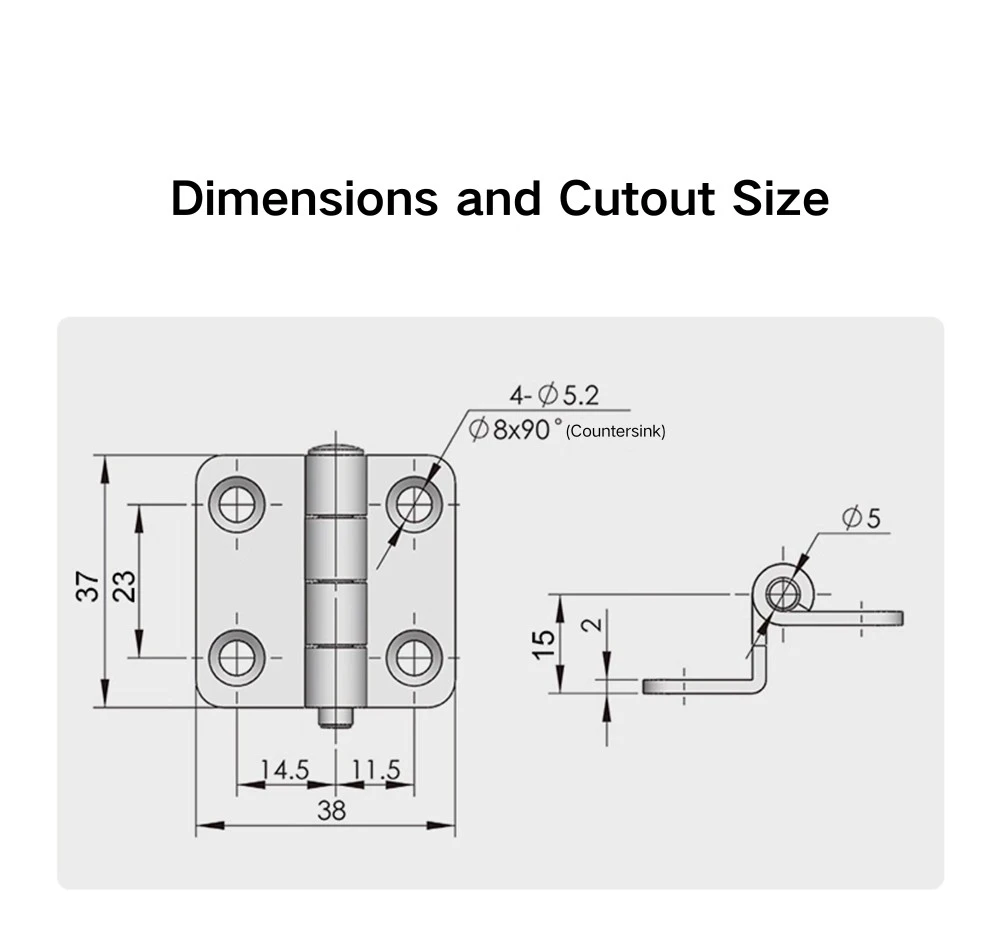

Sənaye şkafları üçün üçqat əyilmə menteşəsinin eni 38 mm və hündürlüyü 37 mm, ortada 23 mm düyün aralığına malikdir. İki yarpaq asimmetrikdir - daha geniş yarpaq 14,5 mm və daha dar yarpaq 11,5 mm-dir - bu o deməkdir ki, menteşə tərəfləri dəyişdirmədən qapı və çərçivə arasında geri dönməzdir. Barelin diametri Φ5 mm-dir və yan profil əyilmədə 2 mm addım ilə 15 mm ümumi hündürlüyü göstərir və yarpağa ofset şəklini verir.

Sənaye şkafları üçün Üçqat əyilmə menteşəsinin hər bir yarpağında iki montaj dəliyi var: Φ5,2 mm diametrli Φ8×90° haşiyə ilə, cəmi dörd bərkitmə nöqtəsi üçün. Havşalı profil düz başlı vintlərin yarpaq səthi ilə eyni yerdə oturmasına imkan verir, beləliklə quraşdırmadan sonra menteşənin üzü ilə fəxr edən heç bir avadanlıq yoxdur. Vida uzunluğu qapı paneli və montaj yerində çərçivənin qalınlığına əsasən seçilməlidir.

Səthin müalicəsi və materialı

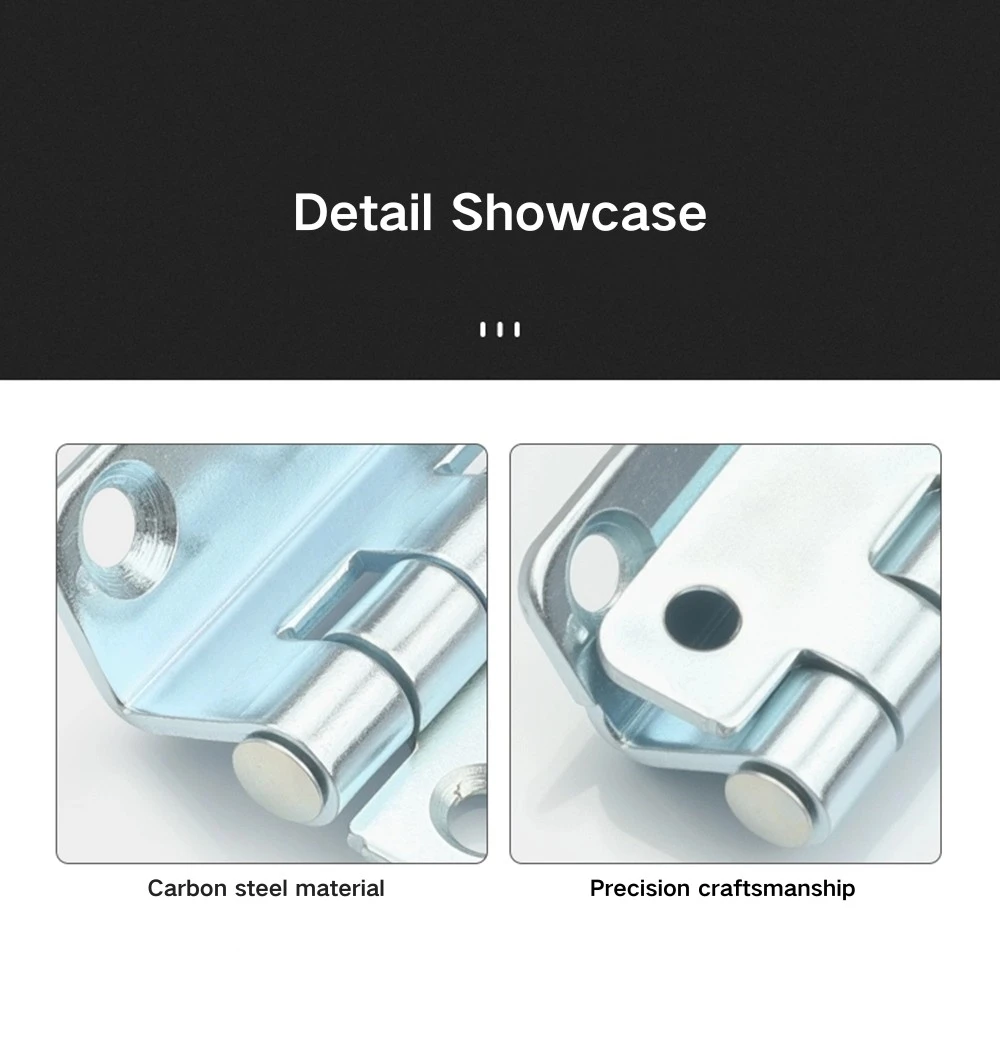

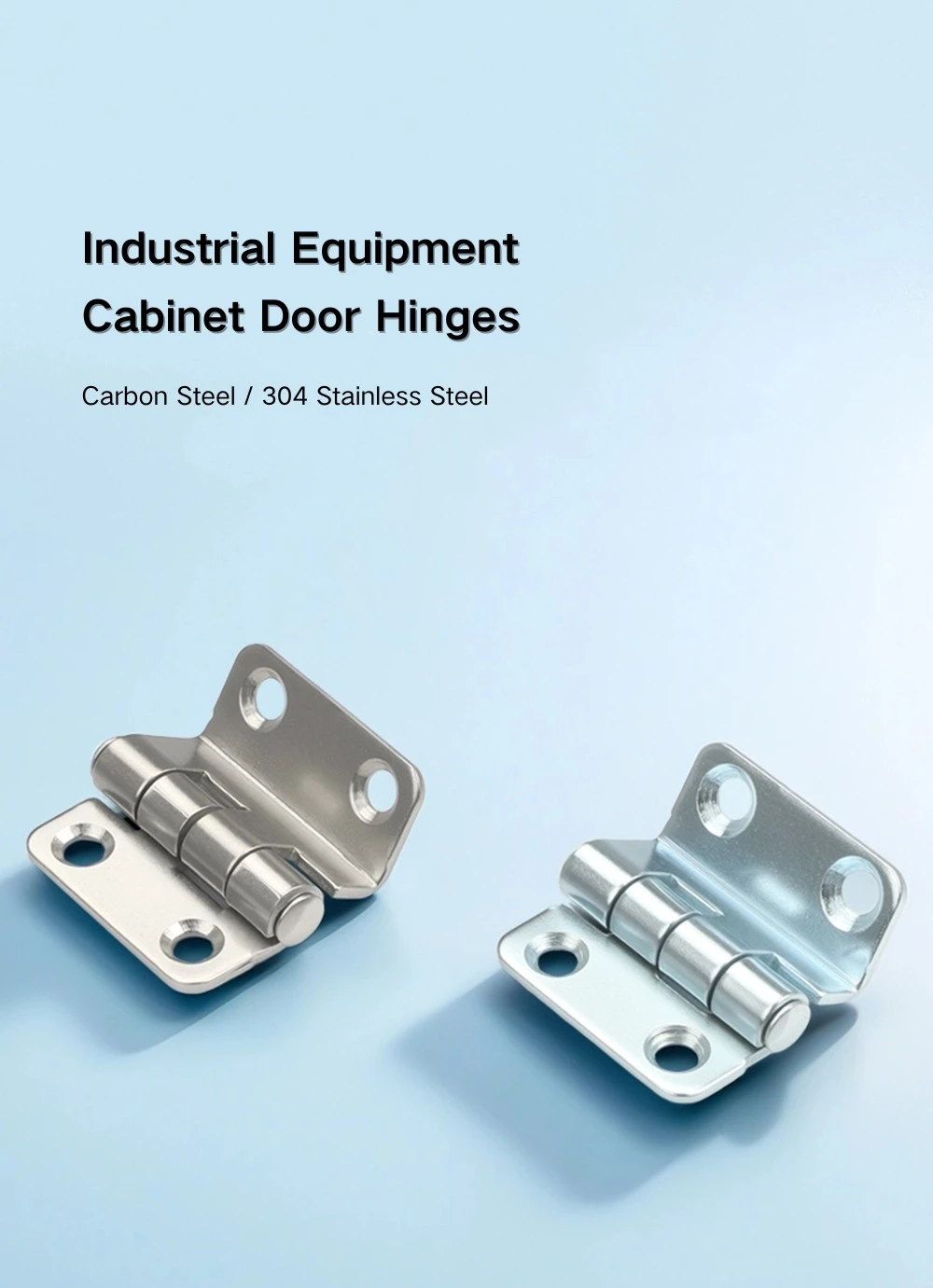

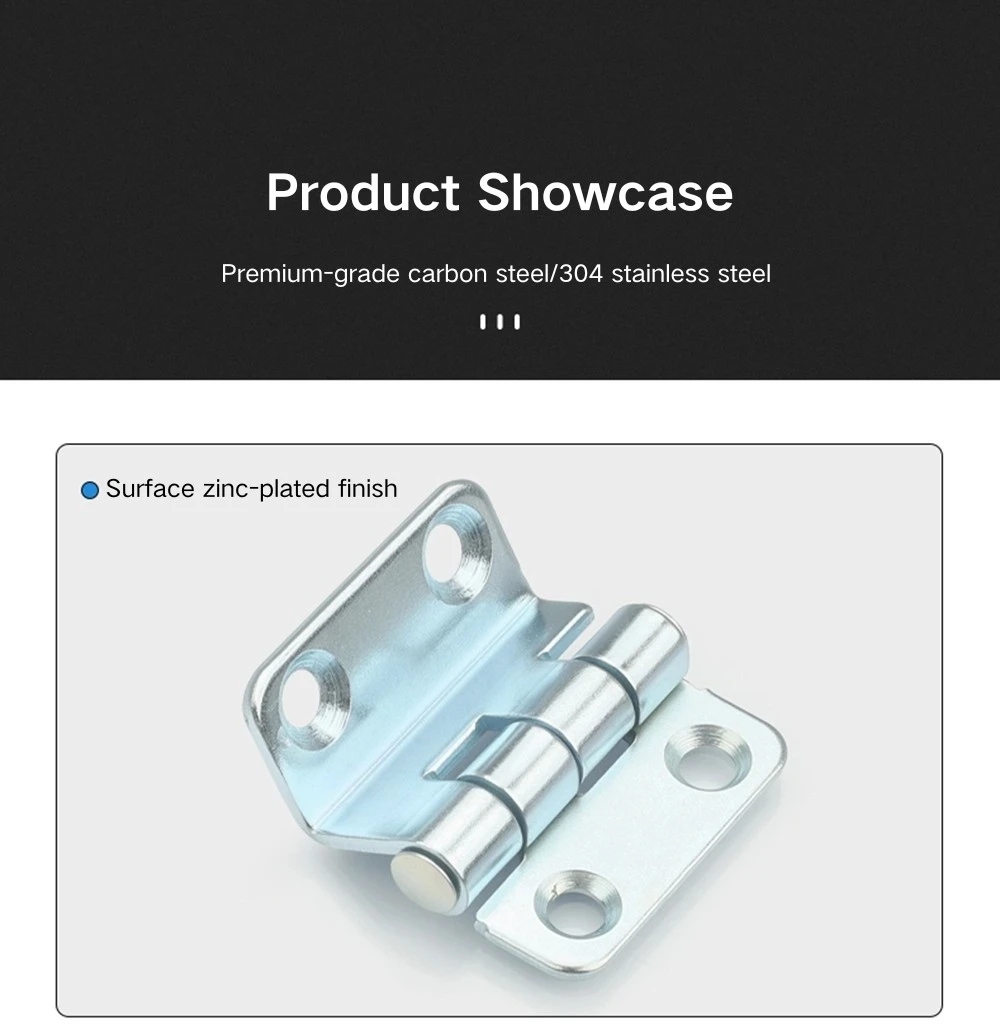

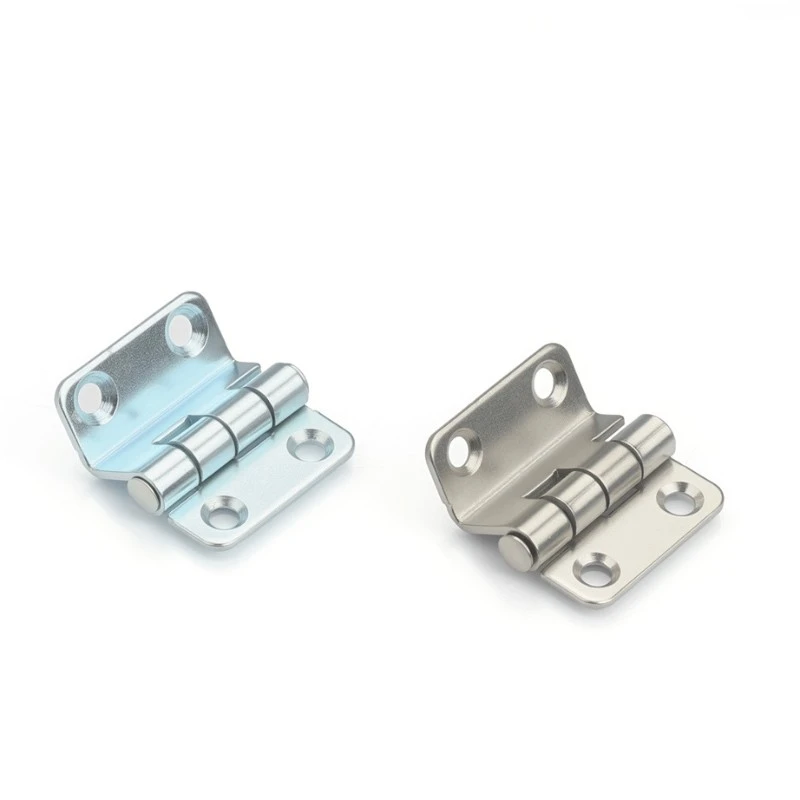

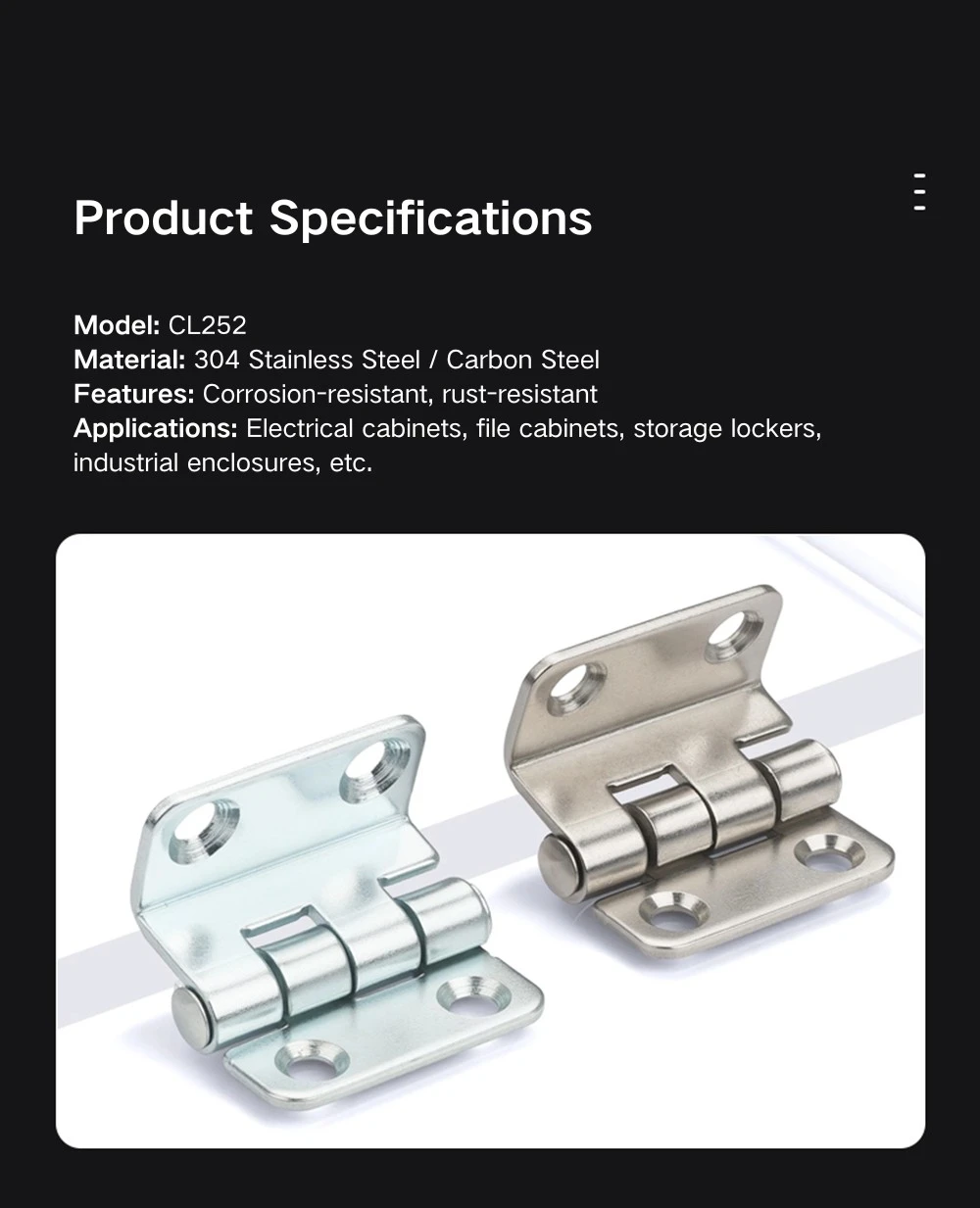

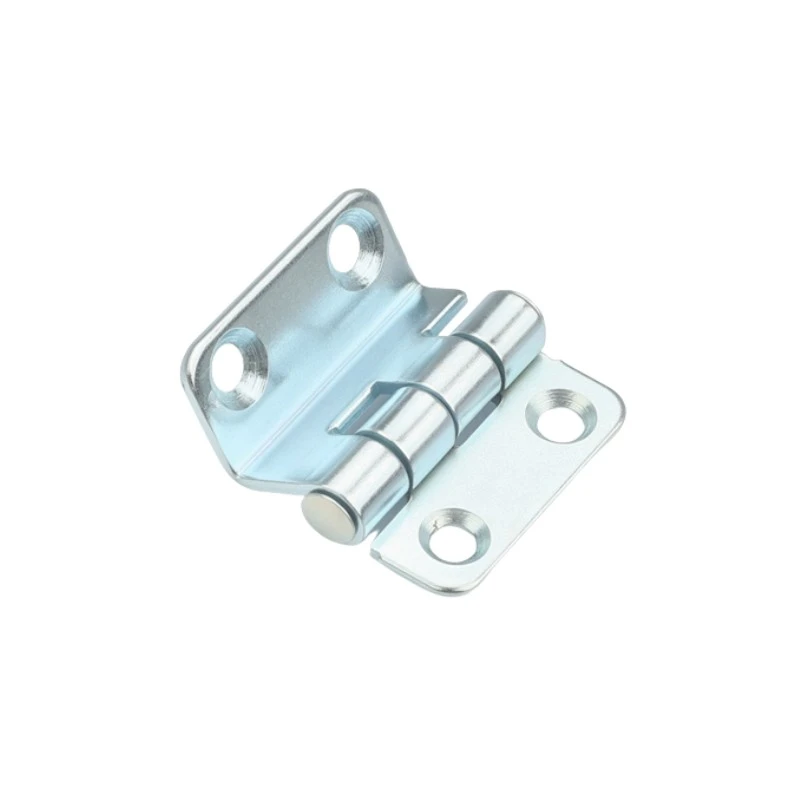

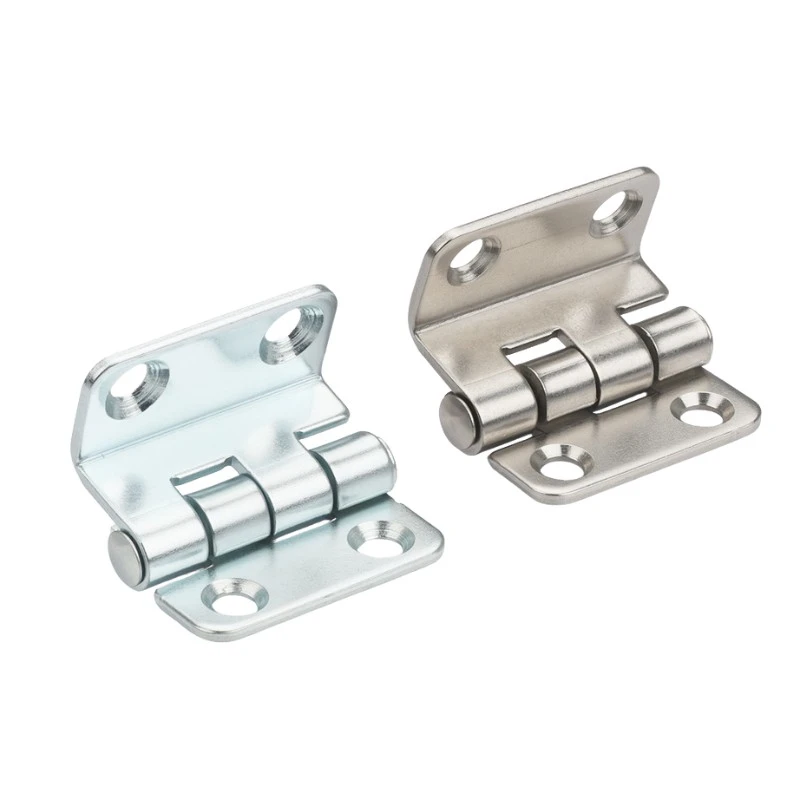

Sənaye şkafları üçün üçlü əyilmə menteşəsi iki material variantında mövcuddur. Karbon polad versiyası standart qapalı qapalı mühitlər - paylayıcı lövhələr, idarəetmə panelləri və quru və ya iqlimə nəzarət edilən məkanlardakı avadanlıq şkafları üçün korroziyadan qorunmanı təmin edən sinklənmiş örtük daşıyır. Xərc və korroziya tələblərinin orta səviyyədə olduğu ümumi sənaye şkaf tətbiqləri üçün daha çox yayılmış seçimdir.

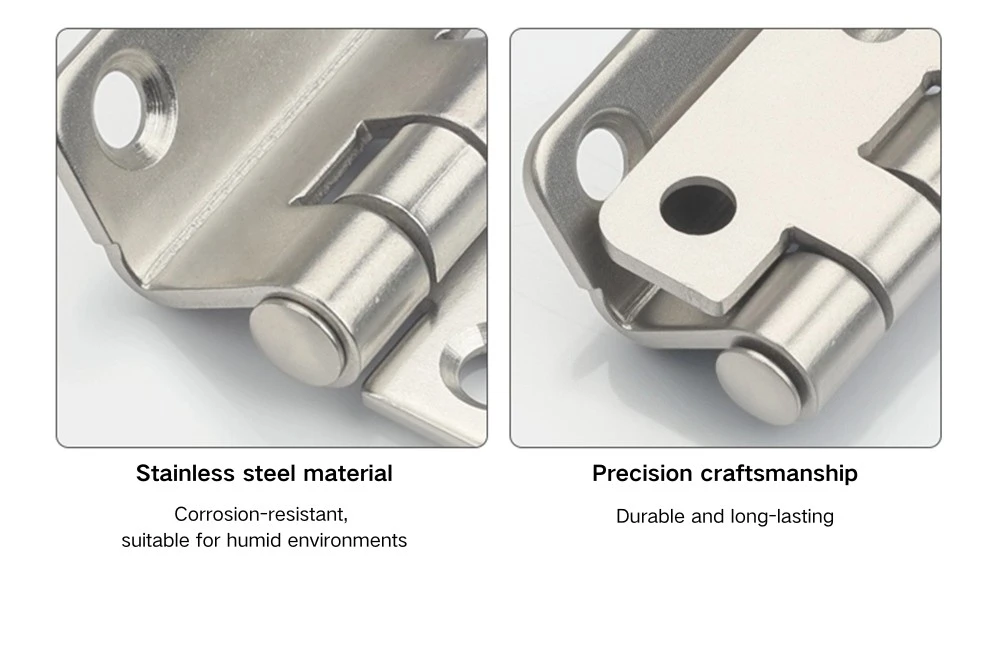

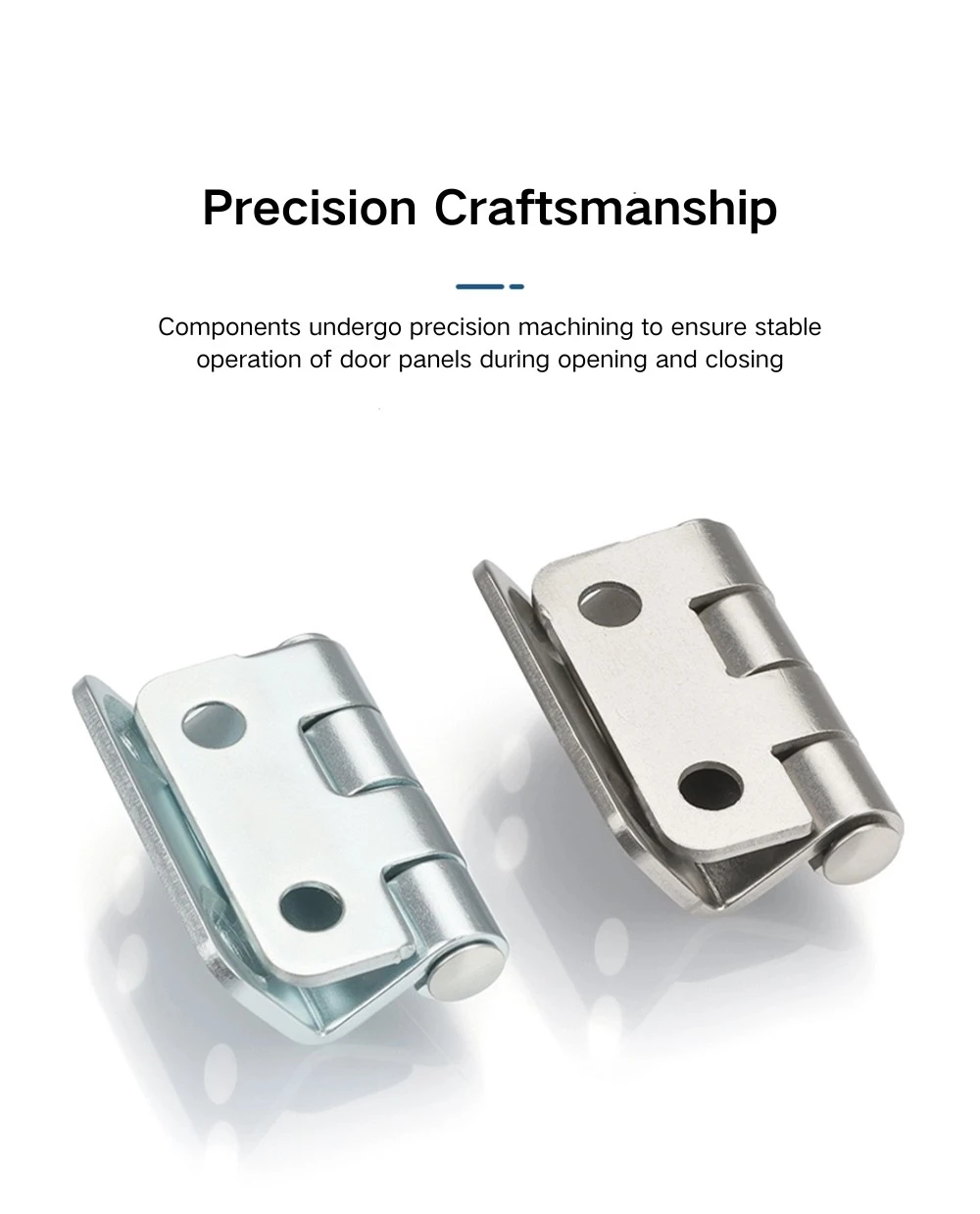

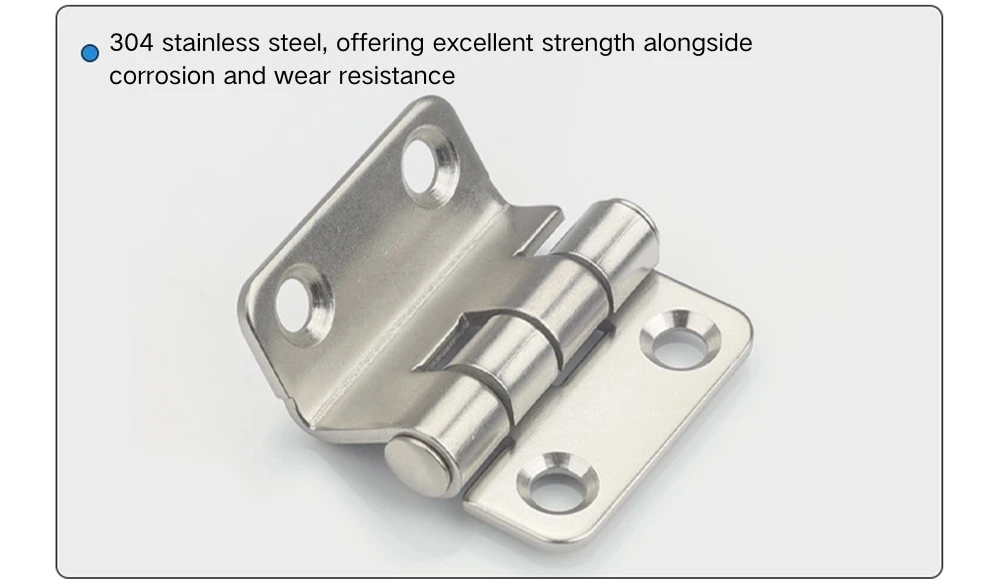

Sənaye şkafları üçün 304 paslanmayan poladdan üçlü əyilmə menteşəsi vibrasiyalı cilalamadan keçir, bu da buruqları və iti kənarları çıxarmaq üçün hissələri yuvarlamaqla ardıcıl tutqun səth verir. Bu, fırçalanmış və ya güzgü ilə bitmə deyil - nəticə sənaye istifadəsi üçün uyğun olan aşağı parlaq, vahid görünüşdür. Paslanmayan versiya rütubətli mühitlərdə, açıq qurğularda və ya sinklənmiş karbon polad örtüyünün zamanla dayana bilməyəcəyi hər hansı yerlərdə korpuslar üçün doğru seçimdir.

Tətbiq Ssenariləri

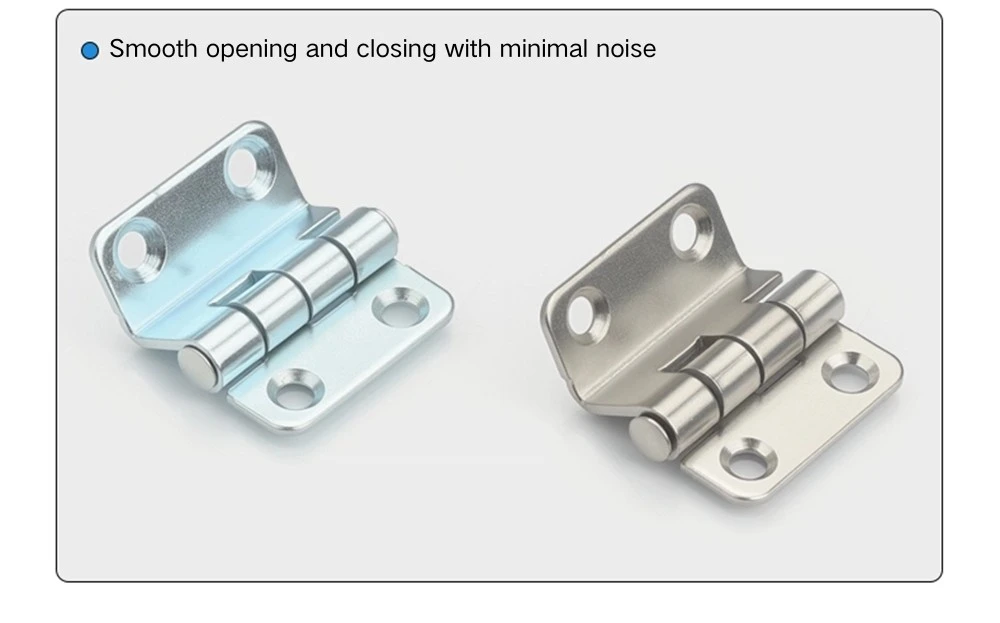

Sənaye şkafları üçün üçqat əyilmə menteşəsi 90° açılma bucağı olan yığcam, vintlə quraşdırılmış menteşənin lazım olduğu elektrik paylayıcı panel qapıları, keçid qurğuları korpusları və sənaye avadanlığının şkaf qapıları üçün praktiki uyğunluqdur. Kiçik ayaq izi daha yüngül şkaf qapılarında və böyük menteşənin qapı ölçüsü ilə mütənasib olmadığı yerlərdə yaxşı işləyir.

Sənaye Şkafları üçün Üç Əyilməli Menteşədə yalnız vintli quraşdırma onu istehsal zamanı menteşələri qaynaq etməyən şkaf istehsalçıları üçün də münasib edir – dörd çəngəl bərkitmə nöqtəsi heç bir əlavə hazırlıq olmadan birbaşa qapı panelinə və çərçivəyə daxil olur. 90° açılma bucağı panelə giriş tələblərinin çoxu üçün kifayətdir və vidalı oturacaq menteşə quraşdırıldıqdan sonra qapı üzünü təmiz saxlayır.

Tez-tez verilən suallar

S1: CL252 menteşəsinin ölçüləri hansılardır?

CL252-nin eni 38 mm və hündürlüyü 37 mm-dir, düyün aralığı 23 mm-dir. İki yarpaq asimmetrikdir - bir tərəfdən 14,5 mm, digər tərəfdən 11,5 mm. Barelin diametri Φ5 mm-dir.

S2: CL252 necə quraşdırılıb?

Quraşdırma yalnız vida montajı ilə həyata keçirilir - qaynaq yoxdur. Hər bir yarpaqda iki Φ5,2 mm havşalı deşik (Φ8×90°) var ki, bu da cəmi dörd bərkitmə nöqtəsi verir. Düz başlı vintlər quraşdırıldıqdan sonra yarpaq səthi ilə eyni yerdə oturur.

Q3: Hansı materiallar mövcuddur?

CL252 sinklənmiş karbon poladdan və vibrasiyalı cilalanmış 304 paslanmayan poladdan hazırlanır. Karbon polad qapalı, quru mühitlərə uyğundur; paslanmayan polad rütubətli və ya açıq qapalı tətbiqlər üçün daha yaxşı seçimdir.

S4: Vibrasiyalı cilalama nədir?

Vibrasiyalı cilalama hissənin səthindən buruqları və iti kənarları aradan qaldıran və ardıcıl aşağı parlaq tutqun örtük buraxan yuvarlanma prosesidir. Fırçalanmış və ya güzgü bitişi deyil. CL252 paslanmayan polad versiyasında o, əks etdirən və ya istiqamətləndirici səth işarələri olmadan vahid sənaye görünüşü verir.

S5: İki yarpaq qapı və çərçivə arasında dəyişdirilə bilərmi?

Xeyr - yarpaqlar asimmetrikdir (14,5 mm və 11,5 mm), buna görə daha geniş və daha dar tərəflər sabitlənir. Qazma və ya fiksasiya etməzdən əvvəl menteşəni qapı panelinə və çərçivəyə doğru yarpaqla istiqamətləndirdiyinizə əmin olun.

S6: CL252 hansı şkaf növləri üçün uyğundur?

CL252 sənaye şkafının menteşəsi elektrik paylayıcı panel qapılarında, keçid qurğularının qapaqlarında, idarəetmə şkafının qapılarında və ümumi sənaye avadanlığının şkaflarında istifadə olunur - xüsusilə də yığcam, vintli menteşəyə üstünlük verildiyi və 90° açılma bucağının kifayət olduğu yerlərdə.
