Kommutator Qapı Menteşəsi

Yitai Lock-dan çıxarıla bilən şkaf menteşələrini həcminə görə satın alanlar üçün Kommutator Qapı Menteşəsi CL186, alıcılara menteşə haqqında başqa heç nəyi dəyişmədən yuvarlaq deşik və yivli deşik montaj qanadları arasında seçim imkanı verir - eyni gövdə, eyni barel, eyni çərçivə kanalı ölçüləri. Yivli deşik versiyası, vintlər tam bərkidilməzdən əvvəl quraşdırma zamanı mövqe tənzimləməsinə imkan verir, bu, qapının düzülməsini dəqiq bir şəkildə yığmaq lazım olduqda faydalıdır. Hər iki versiya eyni bərkitmə nöqtələrindən istifadə edərək vida ilə quraşdırılıb və karbon polad və paslanmayan poladda mövcuddur.

Məhsul modeli	CL186 Seriyası Menteşe
Könüllü materiallar	Karbon polad/paslanmayan polad
İstifadəsi	Müxtəlif növ keçid şkafları, idarəetmə qutuları və s. üçün uyğundur

Model Seçimləri və Delik Konfiqurasiyaları

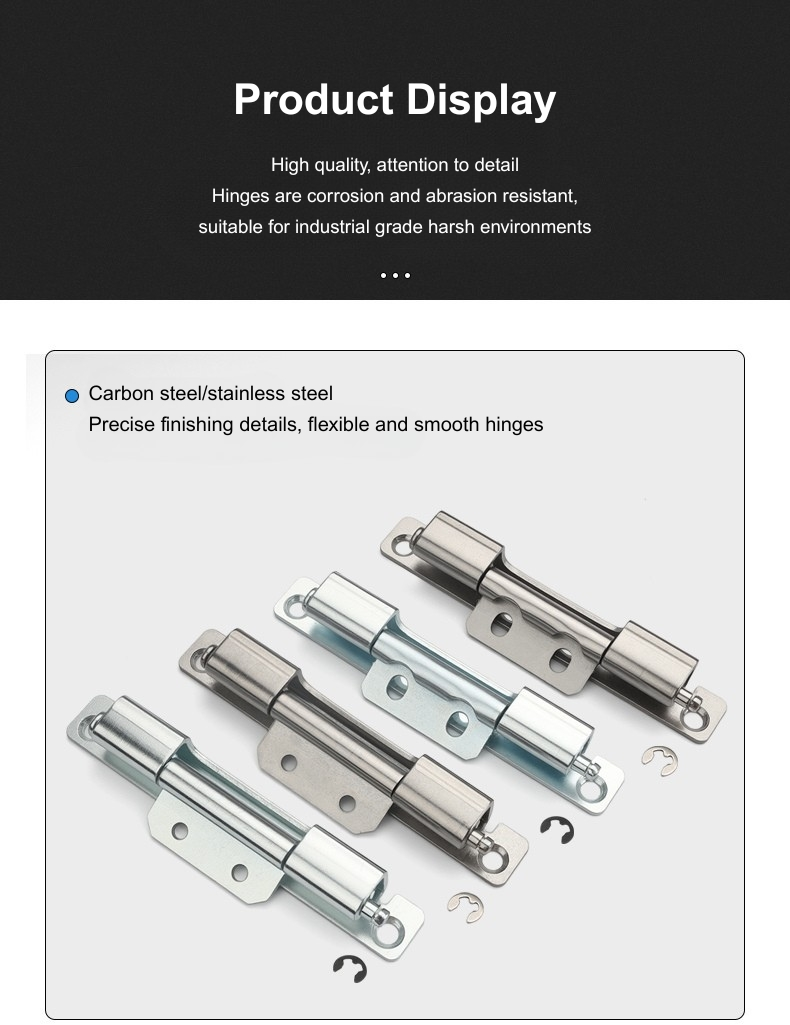

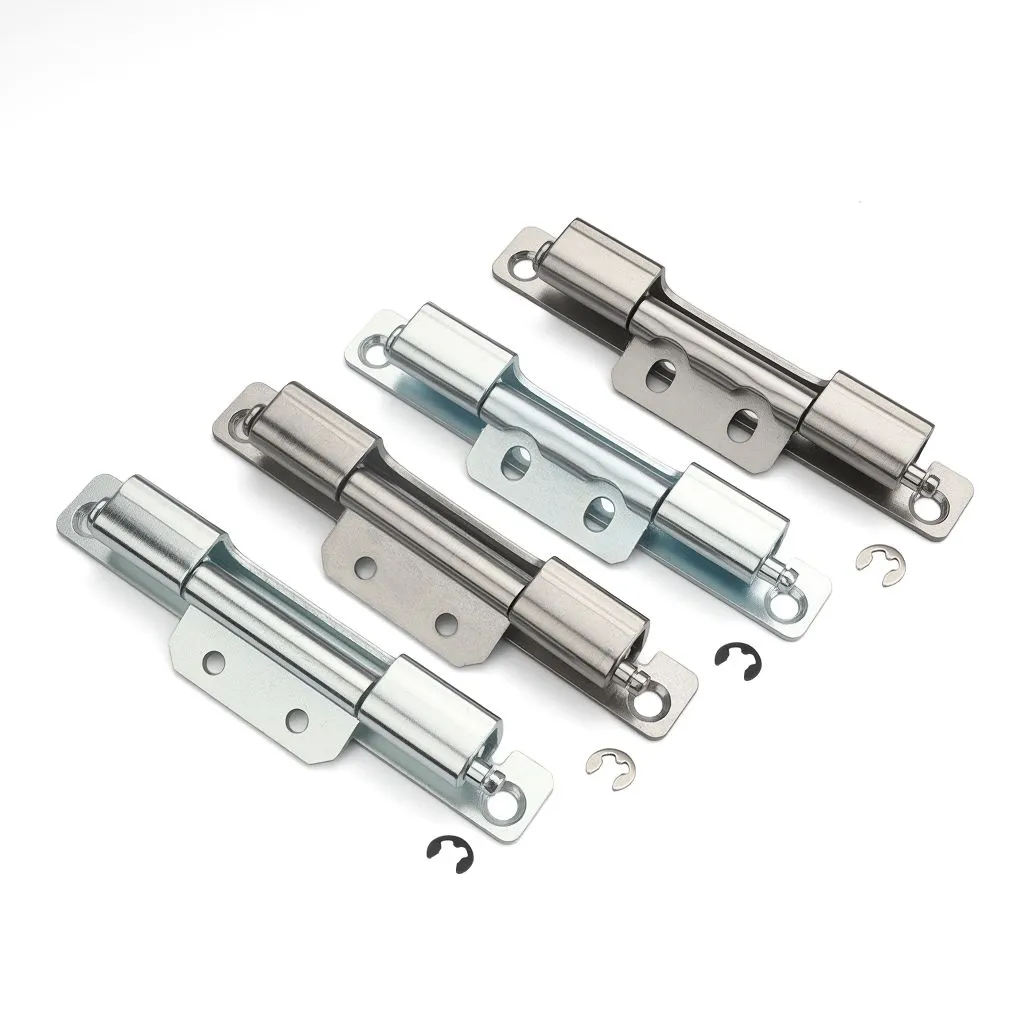

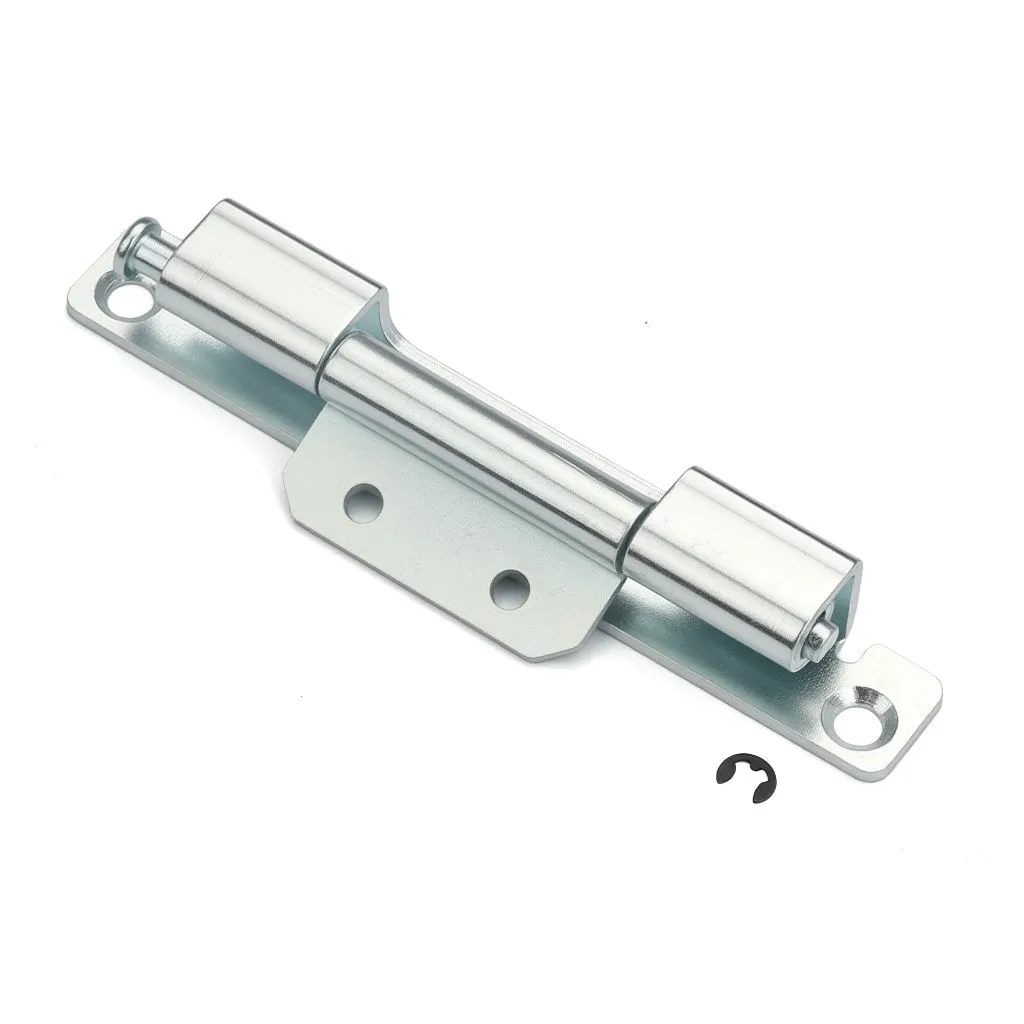

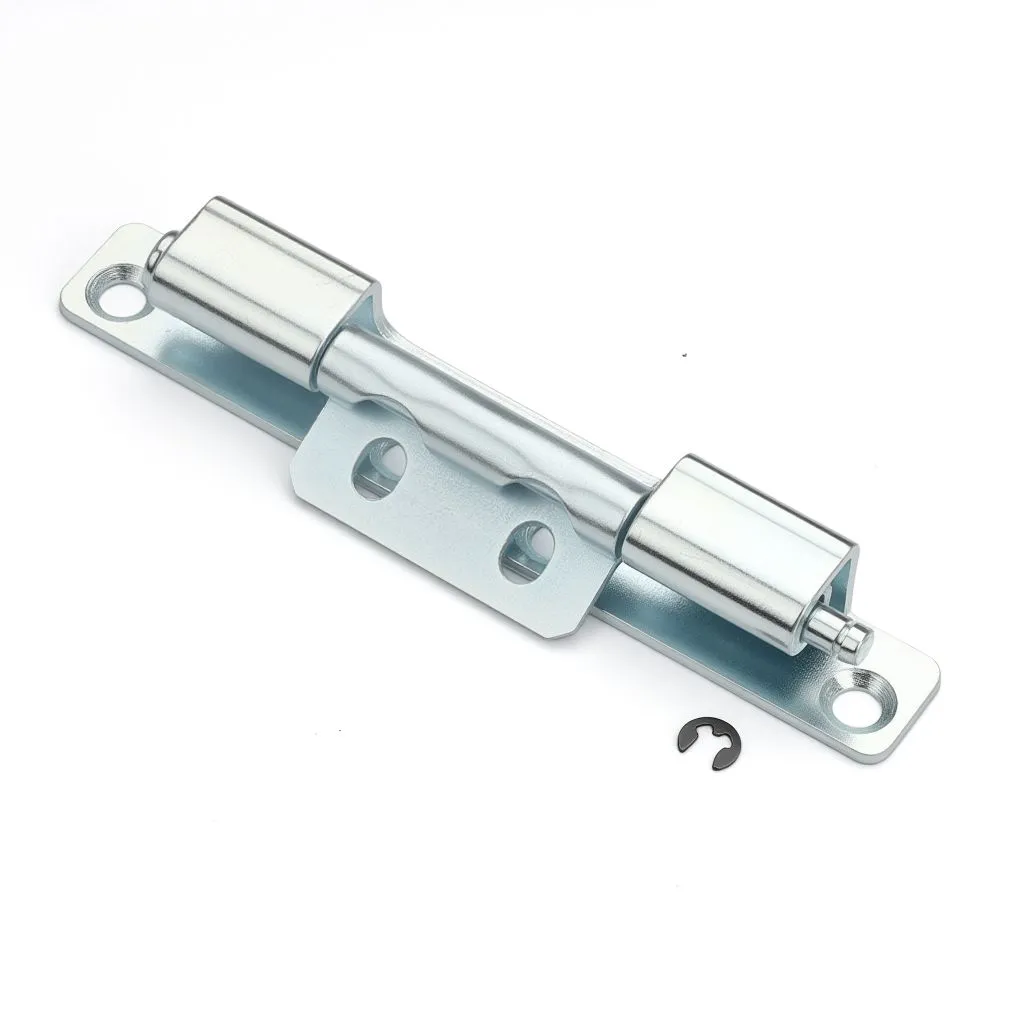

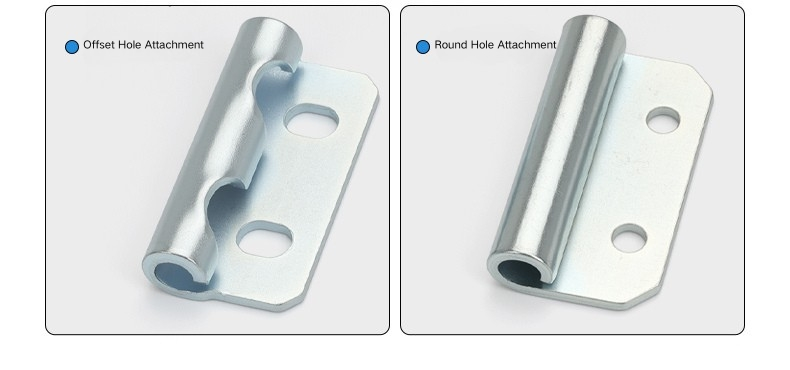

Kommutator Qapı Menteşəsi dörd variantda təqdim olunur: karbon poladdan yuvarlaq deşik, paslanmayan poladdan yuvarlaq dəlik, karbon poladdan yivli dəlik və paslanmayan poladdan yivli dəlik. Struktur ölçüləri dörddə də eynidir - yeganə fərq qanaddakı montaj deliklərinin formasıdır. Dairəvi deşiklər vidalandıqdan sonra menteşəni müəyyən edilmiş vəziyyətdə düzəldir; yivli deşiklər son bərkitmədən əvvəl menteşənin mövqeyini dəyişdirmək üçün bir az yer verir ki, bu da möhür və ya çərçivə dodaqlarına qarşı ehtiyatla düzülməyə ehtiyacı olan qapıları quraşdırarkən kömək edir.

Bu qurğuda yuvarlaq və yarıqlı çuxur arasında seçim etmək quraşdırma iş prosesinizə aiddir. Qapının mövqeyi istehsal boyu düz və ardıcıldırsa, dairəvi deşiklər yaxşıdır. Bölmələr arasında çərçivə həndəsəsində hər hansı bir dəyişiklik varsa və ya ilkin montajdan sonra qapının tənzimlənməsi lazımdırsa, yivli çuxur versiyası bu prosesi xeyli az çətinləşdirir.

Struktur və Ölçülər

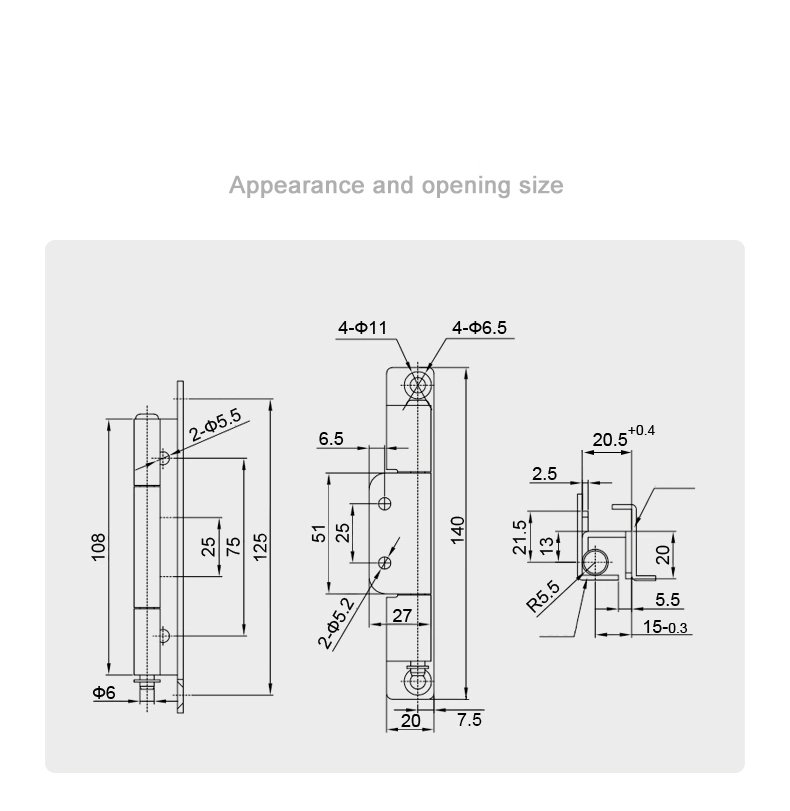

Qapı menteşəsinin ümumi hündürlüyü 108 mm, gövdə uzunluğu 125 mm-dir. Quraşdırma qanadları arasındakı daxili aralıq 75 mm-dir, bareldə 25 mm-lik mərkəz hissəsidir. Barelin diametri Φ6 mm, montaj qanadının hündürlüyü 140 mm, baza eni 20 mm-dir. Qanaddakı deşiklər arası məsafə 51 mm və 25 mm mərkəzlərdə, yan profildə 2×Φ5,5 mm bərkitmə deşikləri ilə aparılır.

Kommutator Qapı Menteşəsindəki çərçivə kanalının birləşməsinin eni 20,5 mm (+0,4 mm dözümlülük) və 15 mm dərinliyi (-0,3 mm tolerantlıq), lülə oturacağının radiusu R5,5 mm. Yan profildə 21,5 mm ümumi nişan hündürlüyü, 13 mm daxili təmas dərinliyi və kanal girişində 2,5 mm addım ilə 5,5 mm yanal ofset göstərilir. Bu ölçülər menteşənin işləmək üçün nəzərdə tutulmuş çərçivə kanalının həndəsəsini müəyyənləşdirir - sifariş verməzdən əvvəl kabinet çərçivənizin xüsusiyyətlərini təsdiqləməyə dəyər.

Material və səth müalicəsi

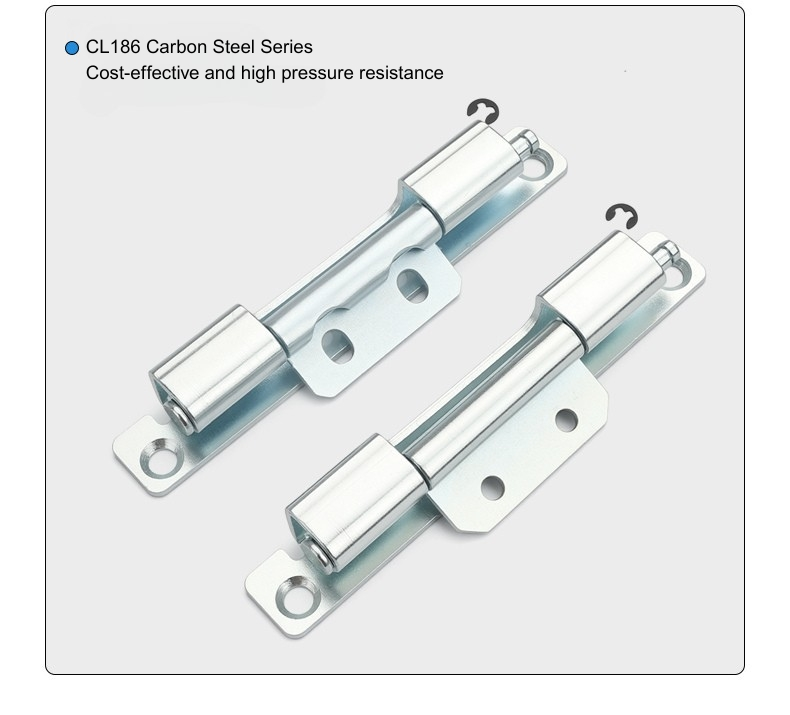

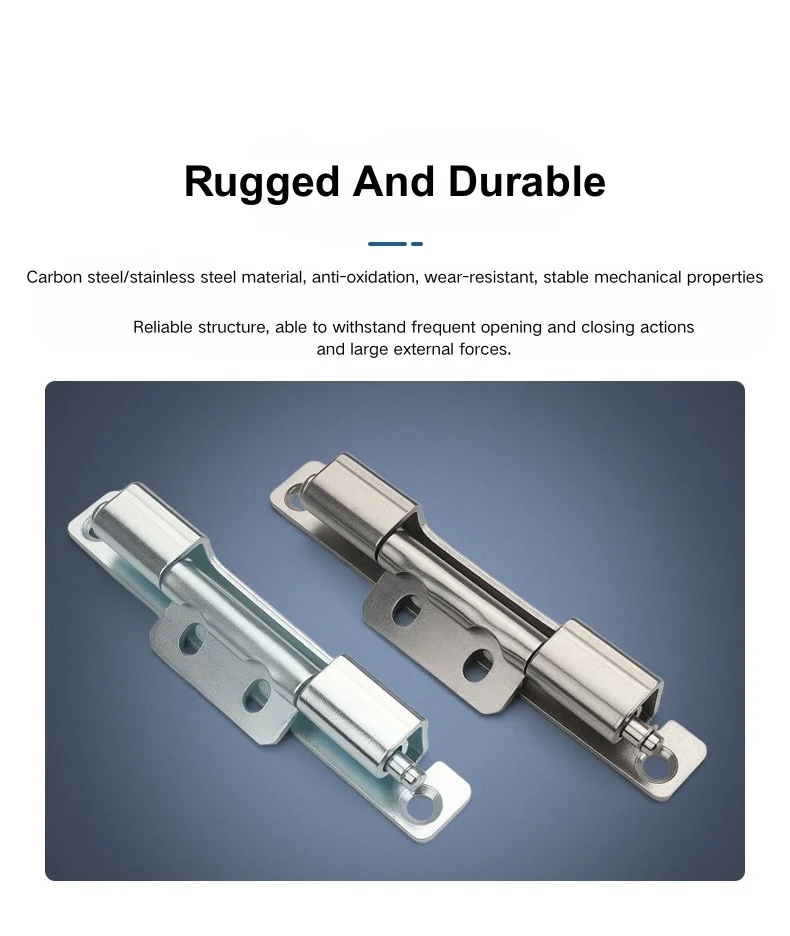

Kommutator Qapı Menteşəsi sinklənmiş karbon poladdan və 304 paslanmayan poladdan mövcuddur. Karbon polad versiyası standart qapalı qapalı mühitlərə uyğun gəlir - paylayıcı lövhələr, idarəetmə panelləri və korroziyaya məruz qalmanın az olduğu quru və ya iqlimə nəzarət edilən məkanlarda avadanlıq şkafları. Quraşdırma mühitinin proqnozlaşdırıla biləcəyi yüksək həcmli şkaf tikintisi üçün bu, daha sərfəli seçimdir.

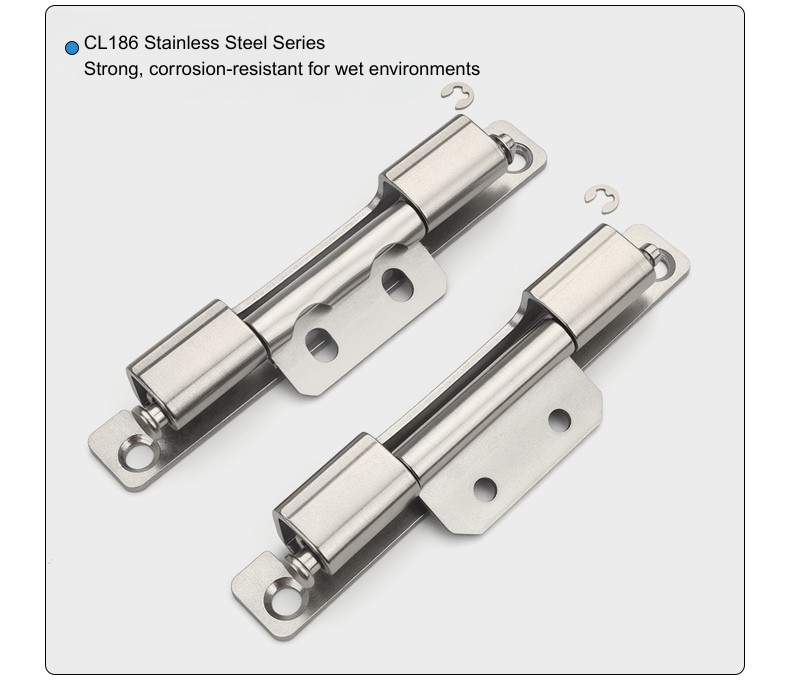

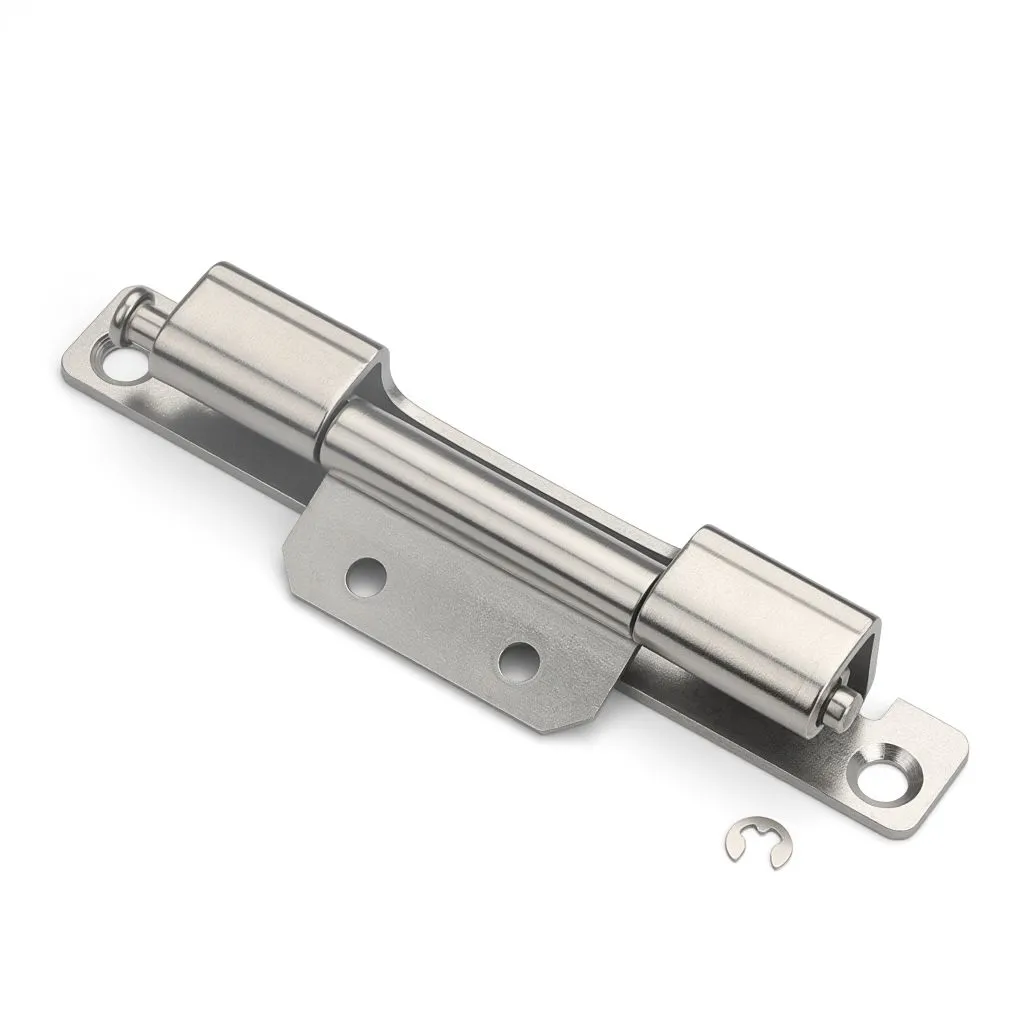

Paslanmayan polad qapı menteşəsi açıq hava keçid qurğuları, rütubətli kommunal otaqlar, sahilyanı qurğular və ya korpusun xidmət müddəti ərzində nəmə məruz qalacağı hər hansı tətbiq üçün doğru seçimdir. Paslanmayan, həmçinin kabinetin bitirmə standartı bütün aparatlarda ardıcıl səth görünüşünü tələb etdikdə dəqiqləşdirməyə meyllidir, çünki çətin şərtlərdə zamanla sinklənmiş poladdan daha yaxşı görünüşünü saxlayır.

Tez-tez verilən suallar

S1: CL186 üçün hansı variantlar mövcuddur?

CL186 dörd variantda təqdim olunur: yuvarlaq deşikli karbon polad, yuvarlaq deşikli paslanmayan polad, yarıqlı deşikli karbon poladı və yarıqlı deşikli paslanmayan polad. Hamısı eyni bədən ölçülərini və çərçivə kanalının əlaqə həndəsəsini paylaşır.

2-ci sual: Dəyirmi çuxur və yivli çuxur versiyaları arasında fərq nədir?

Dəyirmi deşikli versiya, vidalandıqdan sonra menteşəni müəyyən edilmiş vəziyyətdə düzəldir. Yivli çuxur versiyası montaj mövqeyini son bərkitmədən əvvəl tənzimləməyə imkan verir ki, bu da quraşdırma zamanı qapının düzülməsinin dəqiq tənzimlənməsi lazım olduqda və ya şkaf bölmələri arasında çərçivə həndəsəsinin dəyişməsi olduqda faydalıdır.

S3: CL186 necə quraşdırılıb?

CL186 vintlə quraşdırılmışdır. Quraşdırma qanadı təmin edilmiş deliklərdən istifadə edərək qapı panelinə bərkidilir və menteşə gövdəsi şkafın çərçivə kanalını bağlayır. Bu model üçün qaynaq tələb olunmur.

S4: CL186-nın əsas ölçüləri hansılardır?

CL186 ümumi hündürlüyü 108 mm, gövdə uzunluğu 125 mm və daxili aralığı 75 mm-dir. Barel Φ6 mm-dir. Montaj qanadının hündürlüyü 140 mm, bazası 20 mm-dir. Çərçivə kanalının eni 20,5 mm (+0,4 mm) və dərinliyi 15 mm (-0,3 mm) təşkil edir.

5-ci sual: Xarici korpuslar üçün hansı materialı seçməliyəm?

Paslanmayan polad versiya açıq qurğular, rütubətli mühitlər və ya korroziyaya davamlılığın uzunmüddətli tələb olduğu hər yerdə düzgün seçimdir. Sinklənmiş karbon polad versiyası standart daxili şkaf tətbiqlərinə uyğundur.

S6: CL186 gizli menteşədirmi?

Bəli — CL186 Kommutator Qapı Menteşəsi qapı bağlı olduqda kabinet çərçivəsi kanalının içərisinə oturur və xarici qapının üzündə heç bir görünən avadanlıq qoymur. Menteşə gövdəsi çərçivə profili daxilində tamamilə girintilidir.

S7: Quraşdırıldıqdan sonra qapı çıxarıla bilərmi?

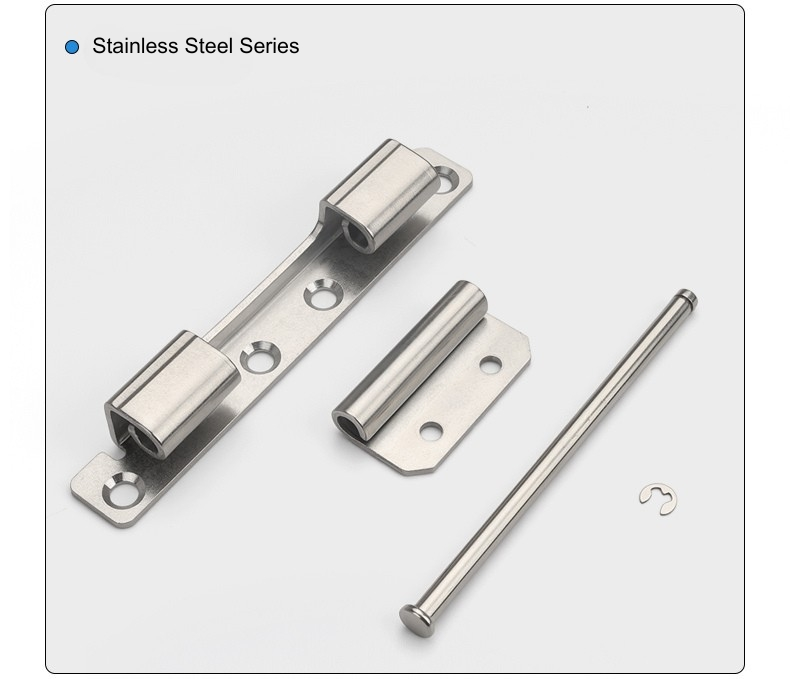

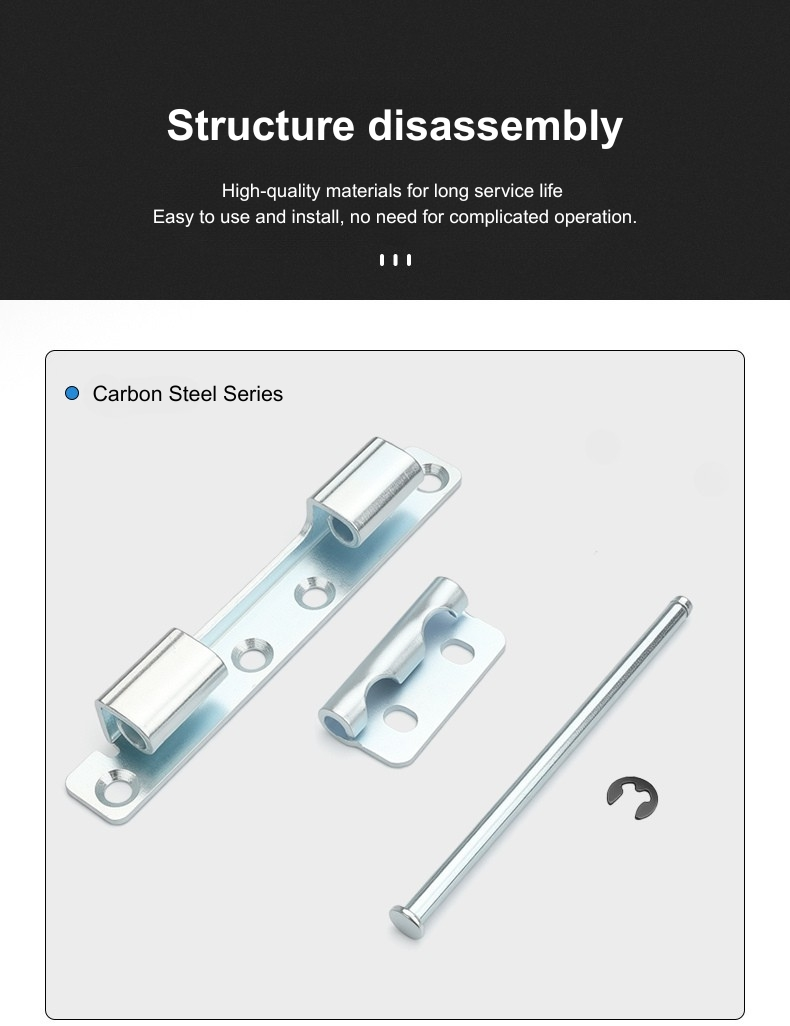

Bəli. CL186 çıxarıla bilən menteşədir — menteşə ayrıldıqdan sonra qapı alətlər olmadan çərçivə kanalından qaldırıla bilər. Bu, qapının vaxtaşırı çıxarılmasının lazım olduğu yerlərdə şkaf montaj xətləri və sahəyə texniki qulluq üçün praktiki edir.

S8: CL186 hansı şkaf növləri üçün uyğundur?

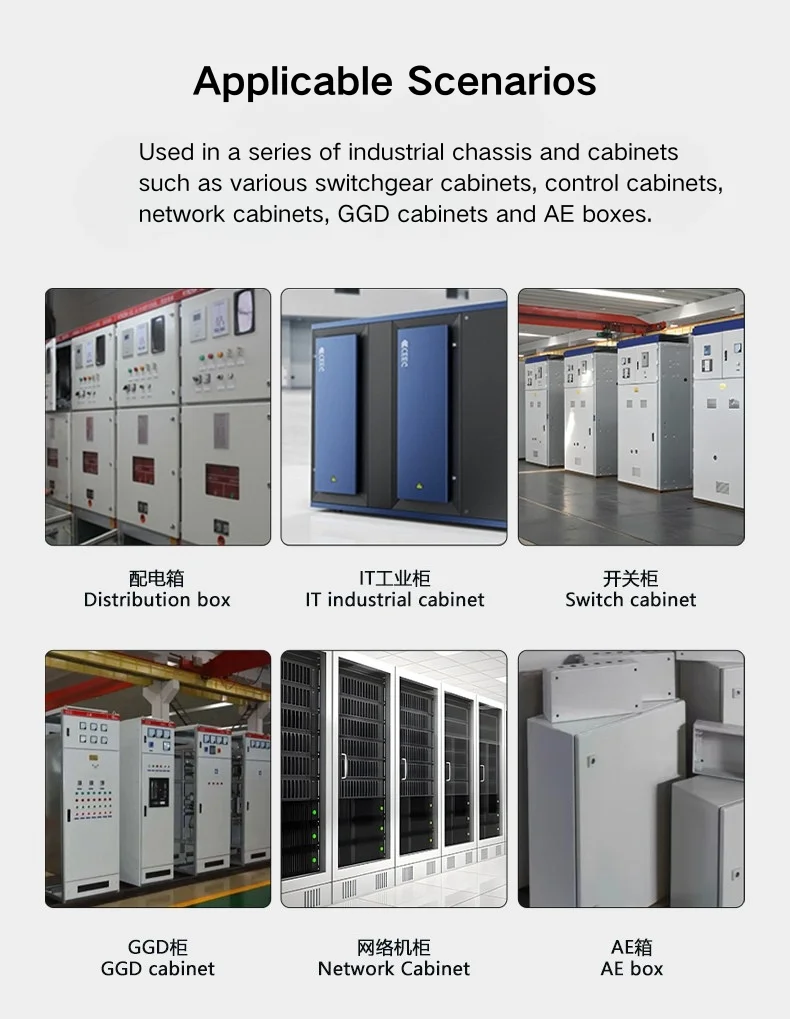

CL186 gizli menteşə kommutator şkaflarında, elektrik paylayıcı qutularda, idarəetmə şkafının qapılarında və sənaye avadanlığının qapaqlarında istifadə olunur - istənilən yerdə təmiz xarici profili olan çıxarıla bilən, gizli menteşə üstünlük verilən spesifikasiyadır.
