Elektrik Şkafının Qapıları Yandan Montajlı Bükülmə Menteşəsi

Model Aralığı və Seriyaya Baxış

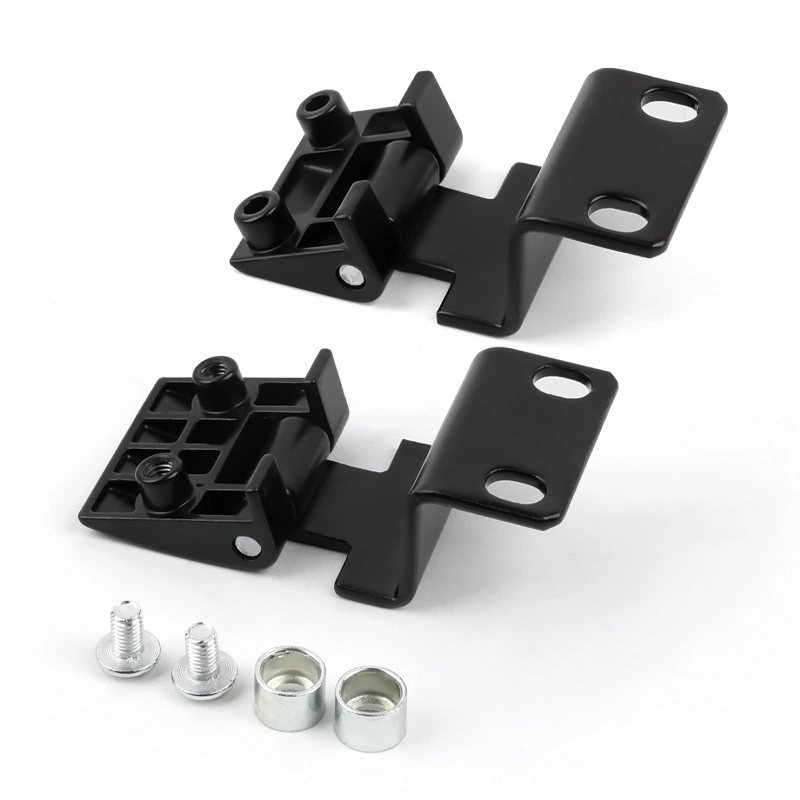

Elektrik Şkafının Qapıları Yandan Montajlı Bükülmə Menteşəsi dörd seriyada təşkil edilmişdir. CL803 seriyası üç modeli əhatə edir - CL803A-25, CL803B-20, CL803B-25 və CL803D-25 - hamısı qara sink ərintisində, modeldən asılı olaraq ön lövhənin eni 36 mm və ya 39 mm. CL803A-25 12 mm deşik aralığı ilə 39 × 20 mm ölçülü iki vintli ön lövhədən istifadə edir; CL803B və CL803D modelləri 36 × 25 mm ölçülü boşqabdan istifadə edir və yuva bərkidilir.

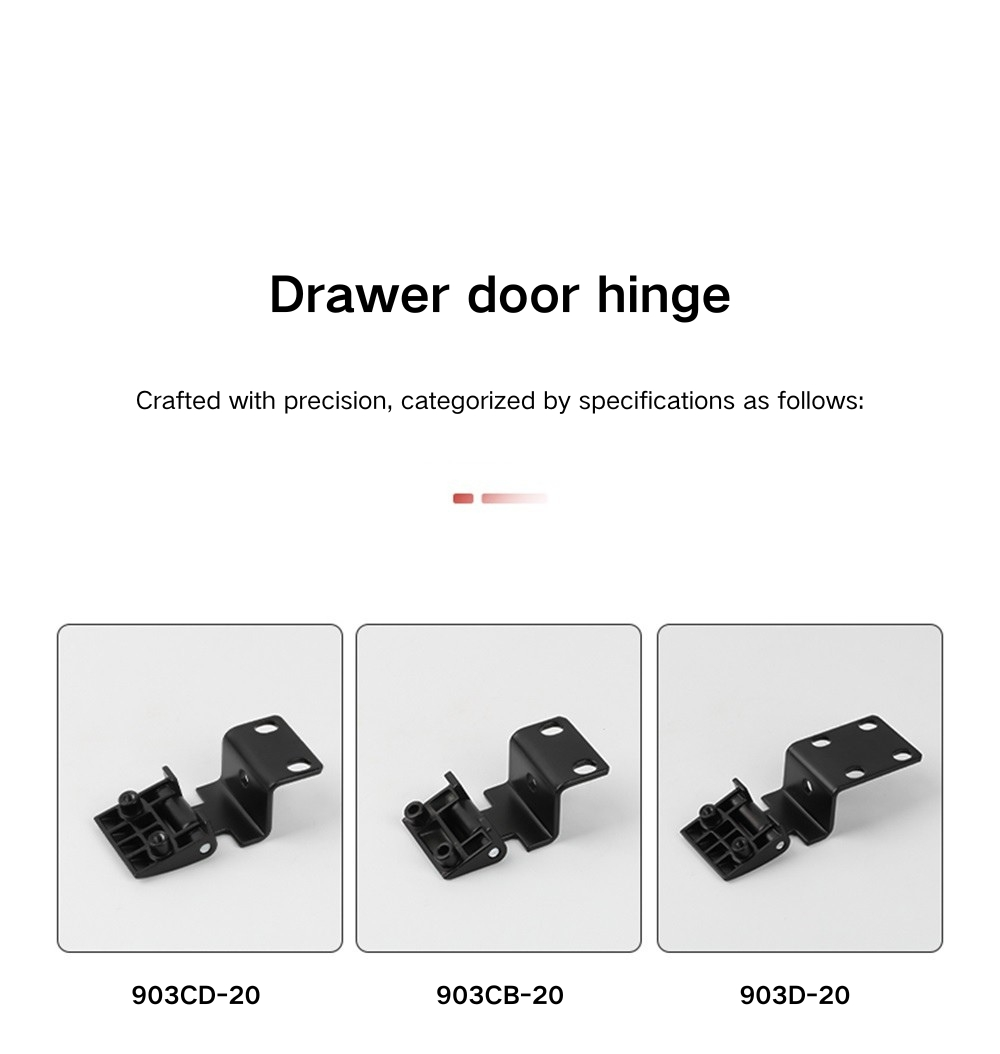

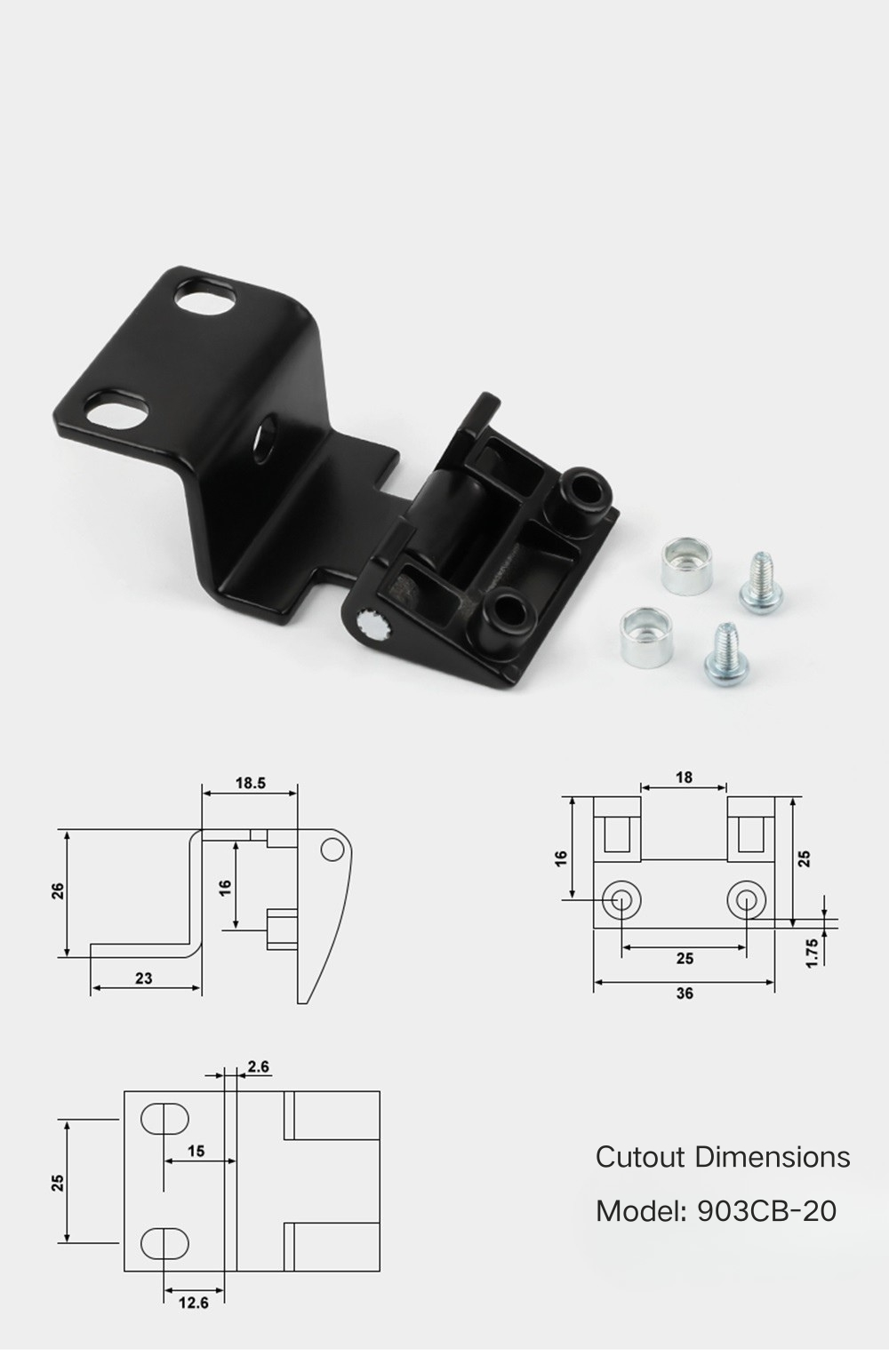

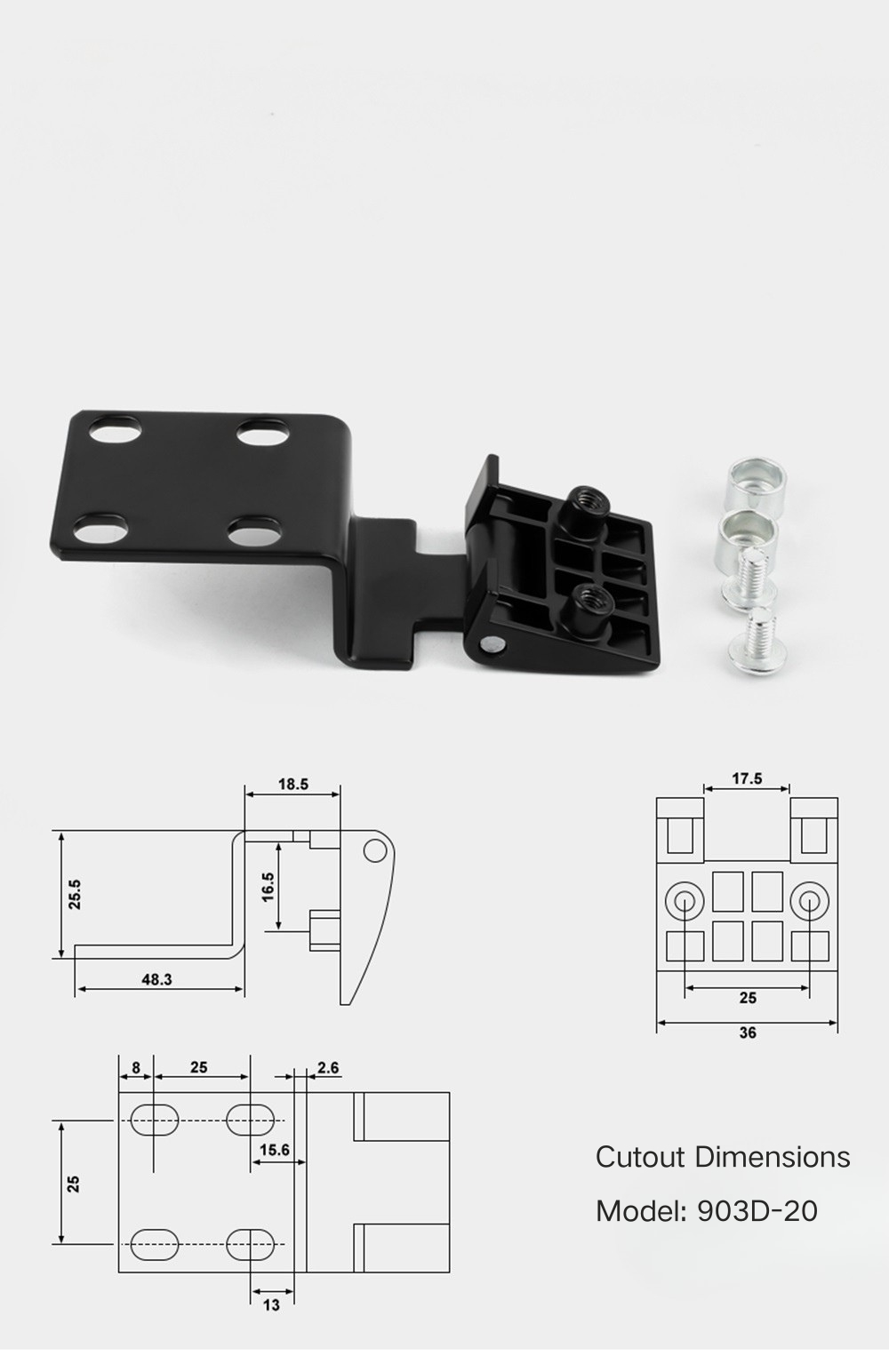

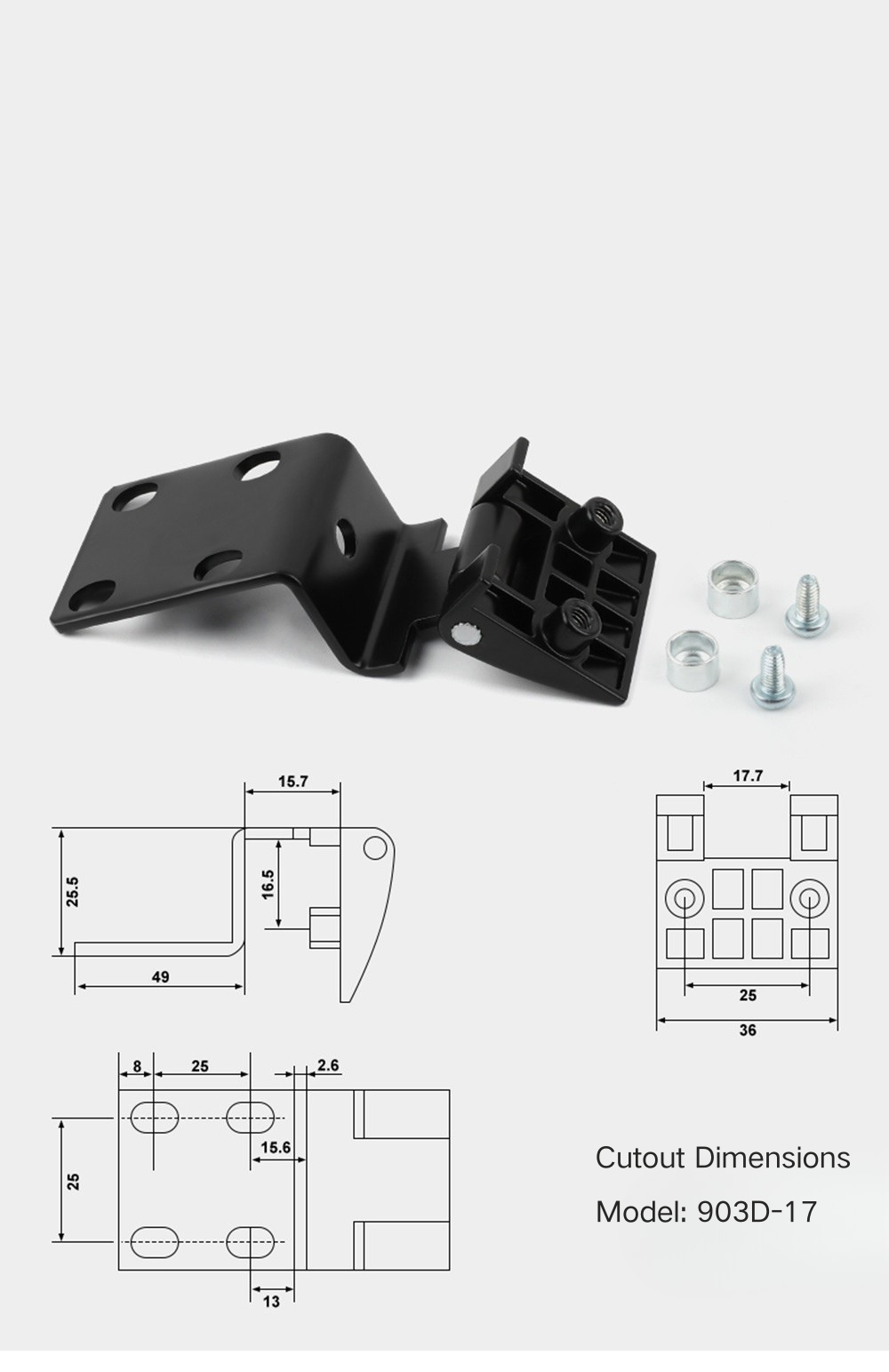

CL901 seriyasına CL901B-17, CL901B-20 və CL901D-17 daxildir, hamısı 36 × 17,5 mm ön lövhə və ardıcıl 8 mm + 2,5 mm deşik ofsetinə malikdir. CL903 seriyası CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 və CL903D-20 daxil olmaqla, həm standartları, həm də genişləndirilmiş çərçivələri əhatə edən yeddi modellə menteşə diapazonunda ən böyük qrupdur. CL233, CL803A-25-ə bənzər 39 × 20 mm ön lövhə və 12 mm deşik aralığı ilə qara sink ərintisi, qum mavi sink ərintisi və alüminium ərintisi ilə çeşidi tamamlayır.

Seriyaya görə ölçülər

CL803 seriyalı yan əyilmə menteşələri öz modellərində ümumi eni 18,5 mm-dən 23,5 mm-ə və hündürlüyü 26 mm-dən 28,5 mm-ə qədərdir. CL803A-25 eni 23 mm və hündürlüyü 26 mm, daxili dərinliyi 22,5 mm; CL803B-20 eni 18,5 mm, daxili dərinliyi 16 mm; CL803B-25 eni 23,5 mm və hündürlüyü 28,5 mm, daxili dərinliyi 16 mm; və CL803D-25 eni 23,5 mm və hündürlüyü 26,5 mm, daxili dərinliyi 16,5 mm-dir. Bütün CL803 modellərində 26 mm baza eni və 20 mm hündürlükdə montaj lövhəsi var.

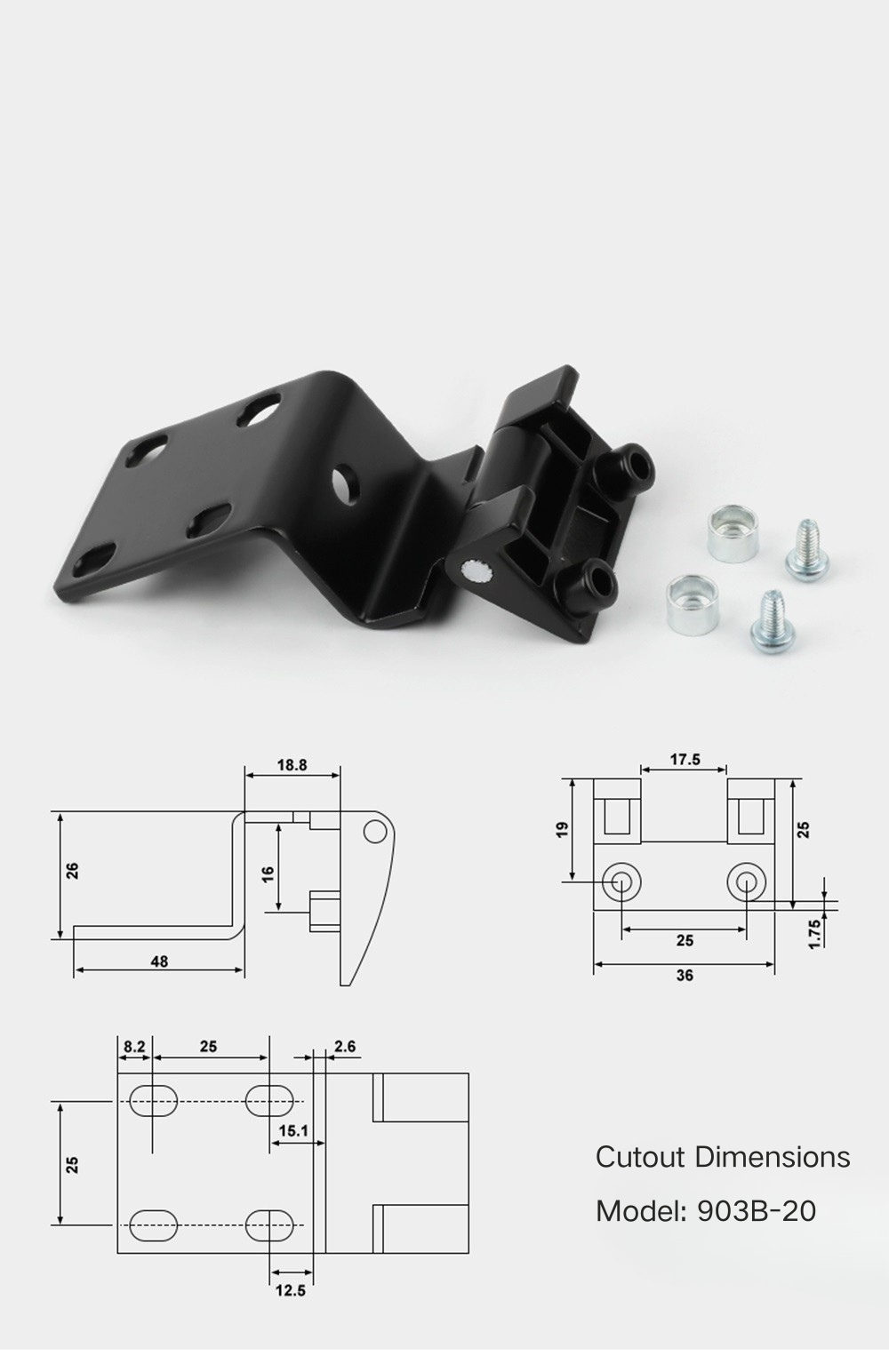

CL901 seriyası Elektrik Şkaf Qapılarının Yandan Montajlı Döngə Menteşələri seriyasındakı digər modellərdən nəzərəçarpacaq dərəcədə hündürdür - hər üçü 39,5 mm ümumi hündürlükdə, eni 15,5 mm ilə 18,5 mm arasındadır və lövhədə ardıcıl 16,5 mm daxili dərinliyə malikdir. CL901B-20 üçün 20,5 mm, CL901D-17 üçün isə 21 mm. CL903 seriyası daha geniş diapazonu əhatə edir - genişləndirilmiş modeldə baza enləri 48 mm-dən 73,8 mm-ə qədər, ümumi hündürlüyü 25,5 mm-dən 26 mm-ə qədərdir. CL233 ümumi ölçüsü 24,5 × 24,5 mm, daxili dərinliyi 22 mm, montaj lövhəsi 39,3 mm və ön lövhədə 7,5 mm + 15 mm deşik ofsetdir.

Tətbiq Ssenariləri

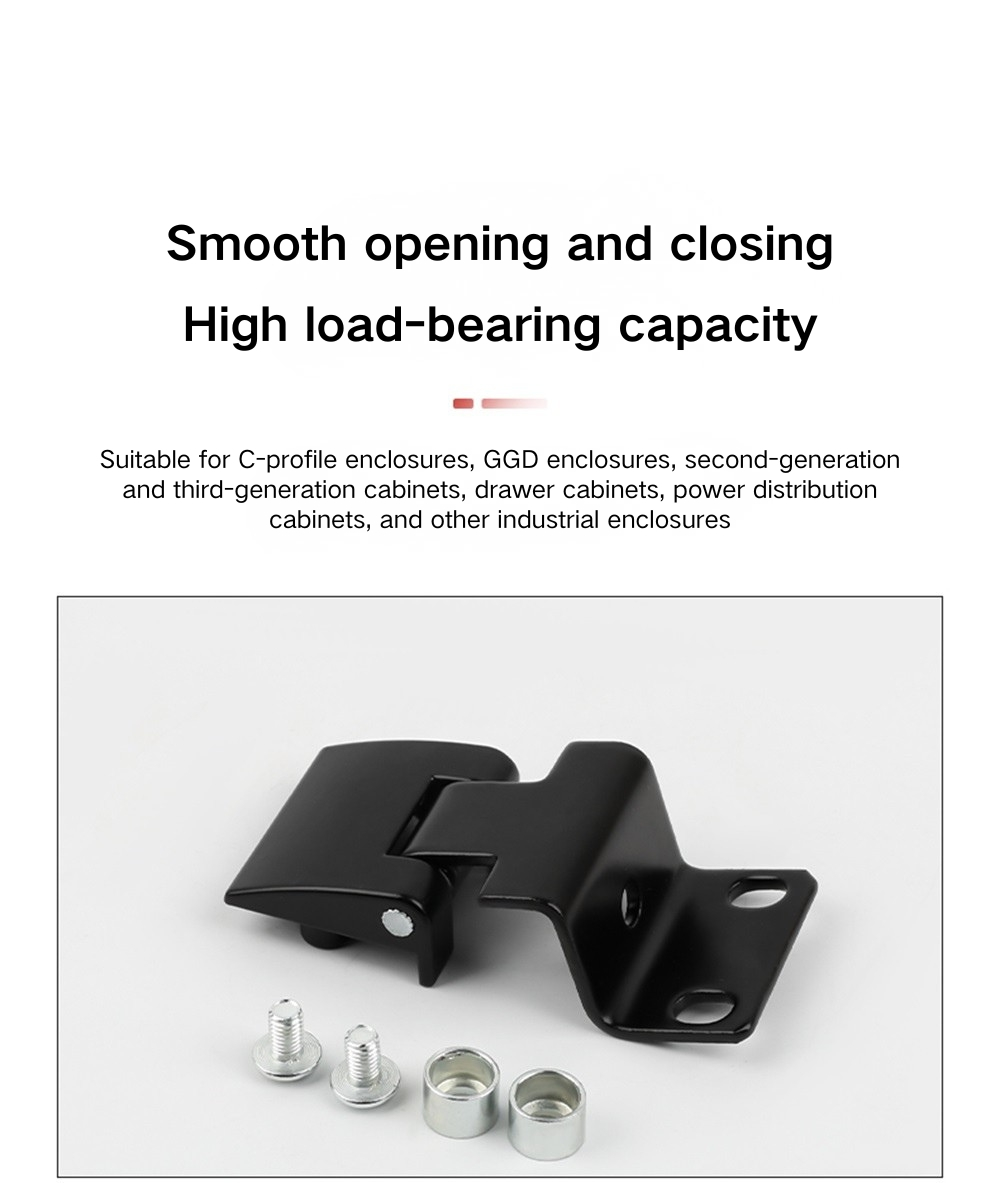

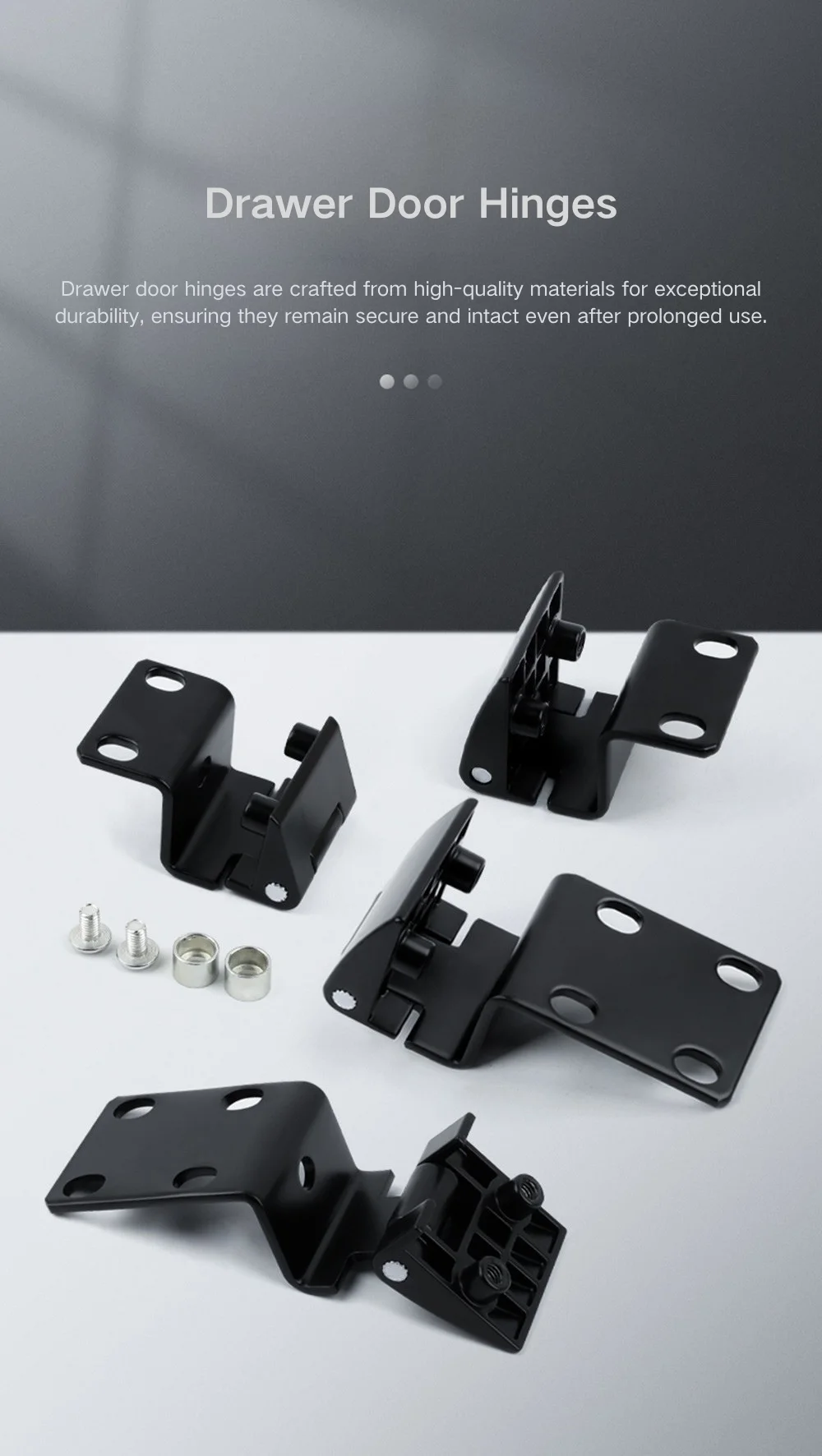

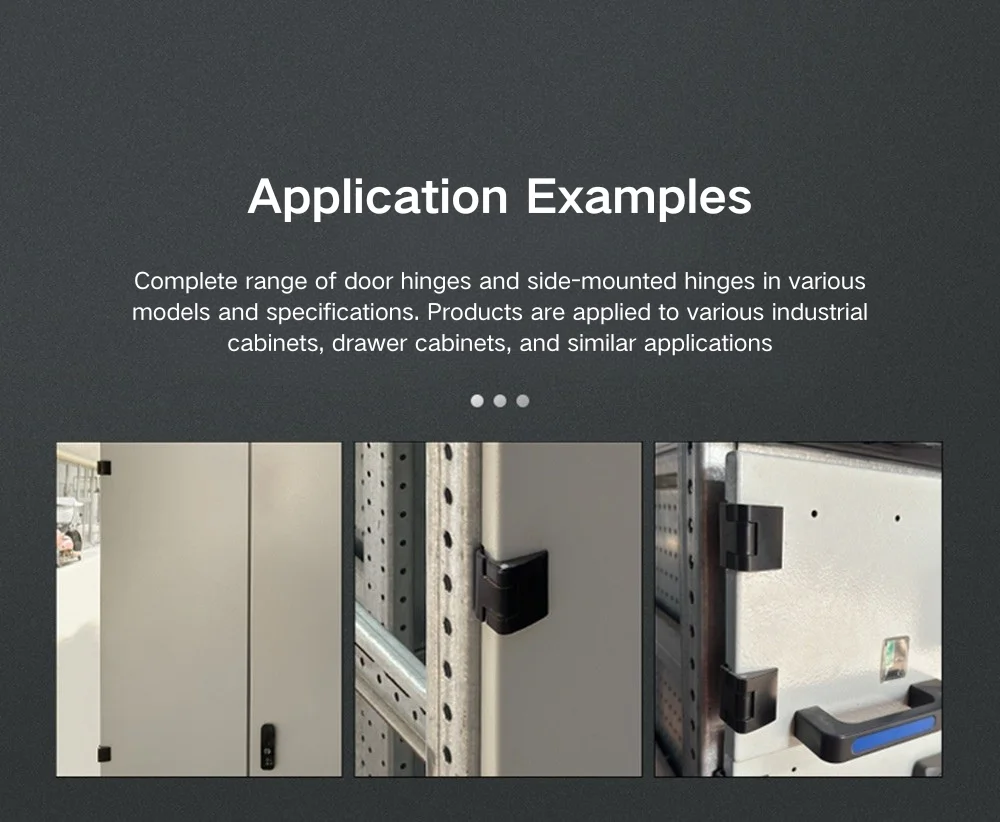

Elektrik Şkaf Qapılarının Yandan Montajlı Döngə Menteşəsi xüsusi olaraq GGD elektrik şkafları, ikinci və üçüncü nəsil paylayıcı şkaflar, çekmece şkafları və elektrik qutuları üçün standart tikinti üsulu olan C-bölməli polad profillər üzərində qurulmuş şkaf çərçivələri üçün nəzərdə tutulmuşdur. Menteşə gövdəsinin əyilmiş profili C-bölmə dodağı üzərində qarmaqlar və ön lövhə vintləri qapı panelinin üzünə yapışdırılır, bu şkaf tipi üçün müəyyən edilmiş quraşdırma üsuludur və standart çərçivə profillərinə heç bir dəyişiklik tələb etmir.

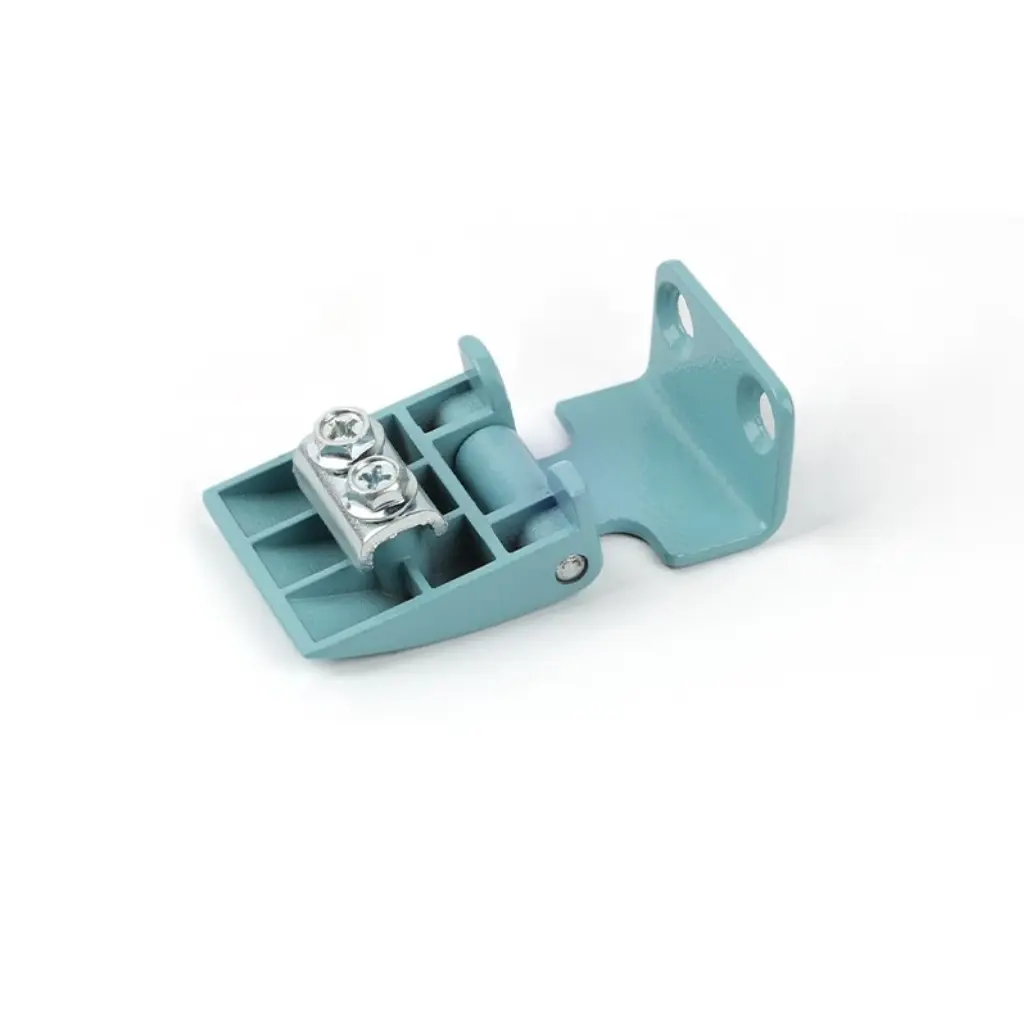

Əsas GGD və güc şkafı tətbiqlərindən başqa, bu məhsul uyğun C-bölməsi və ya oxşar əyilmiş polad çərçivə profilləri üzərində qurulmuş digər sənaye korpuslarına da uyğun gəlir. Qum mavi sink ərintisindəki CL233 bəzən şkafın xaricində rəng kodlu aparat sxemindən istifadə edildiyi halda müəyyən edilir, alüminium ərintisi CL233 variantı isə çəkiyə diqqət yetirilən korpuslar üçün daha yüngül seçimdir. CL803, CL901 və CL903 üzrə model ölçülərinin çeşidi o deməkdir ki, GGD və elektrik şkafı bazarında əksər standart çərçivə dərinlikləri və qapı paneli qalınlıqları bir məhsul ailəsində əhatə olunur.

Tez-tez verilən suallar

S1: Bu menteşə çeşidinə hansı seriyalar daxildir?

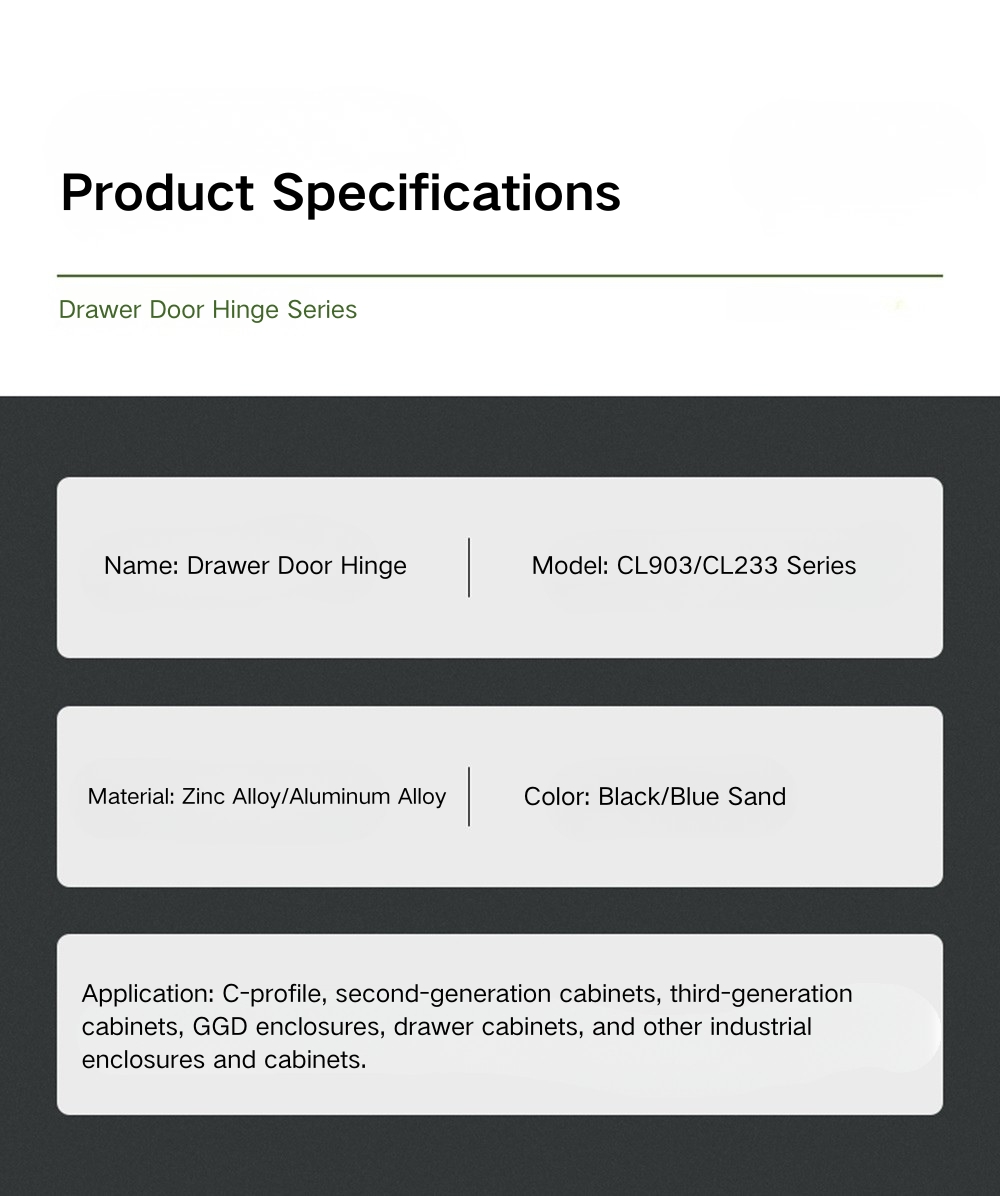

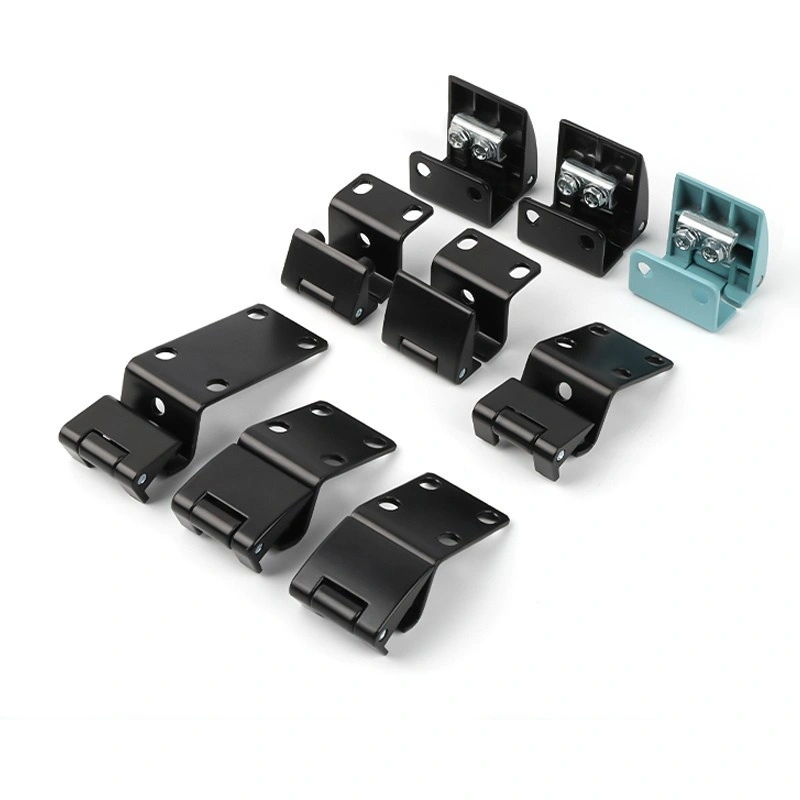

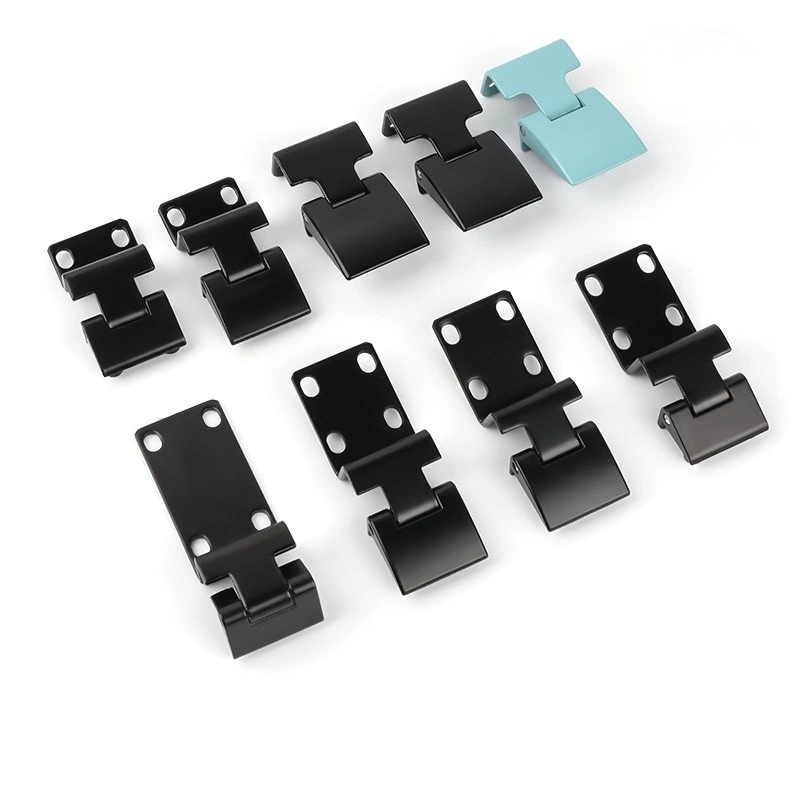

Seriya dörd seriyanı əhatə edir: CL803 (dörd model), CL901 (üç model), CL903 (yeddi model) və CL233 (üç variant). Qum mavi sink ərintisi və alüminium ərintisində də mövcud olan CL233 istisna olmaqla, hamısı qara sink ərintisidir.

S2: Bu menteşə hansı şkaf növləri üçün nəzərdə tutulub?

Yan tərəfə quraşdırılmış əyilmə menteşəsi GGD elektrik şkafları, ikinci və üçüncü nəsil paylayıcı şkaflar, çekmece şkafları və elektrik qutuları daxil olmaqla, C-bölmə profilli şkaf çərçivələri üçün nəzərdə tutulmuşdur. Düz çərçivəli və ya qaynaqlanmış qapaq növləri üçün nəzərdə tutulmayıb.

S3: Bu menteşə necə quraşdırılıb?

Bütün modellər vida ilə quraşdırılmışdır. Bükülmüş menteşə gövdəsi C-bölmə çərçivəsinin dodağı üzərində qarmaqlar bağlayır və ön montaj lövhəsi qapı panelinin üzünə vidalanır. Heç bir qaynaq tələb olunmur.

4-cü sual: CL803, CL901 və CL903 seriyaları arasında fərq nədir?

Seriya ümumi ölçüsü, çərçivə dərinliyi və montaj plitəsinin konfiqurasiyası ilə fərqlənir. CL901 modelləri 39,5 mm ümumi hündürlükdə ən hündürdür; CL803 modelləri daha yığcamdır; CL903 modelləri 73,8 mm-lik genişləndirilmiş variant da daxil olmaqla baza enlərinin ən geniş diapazonunu əhatə edir. Xüsusi çərçivə profilinizə və qapı panelinin ölçülərinə əsasən seçin.

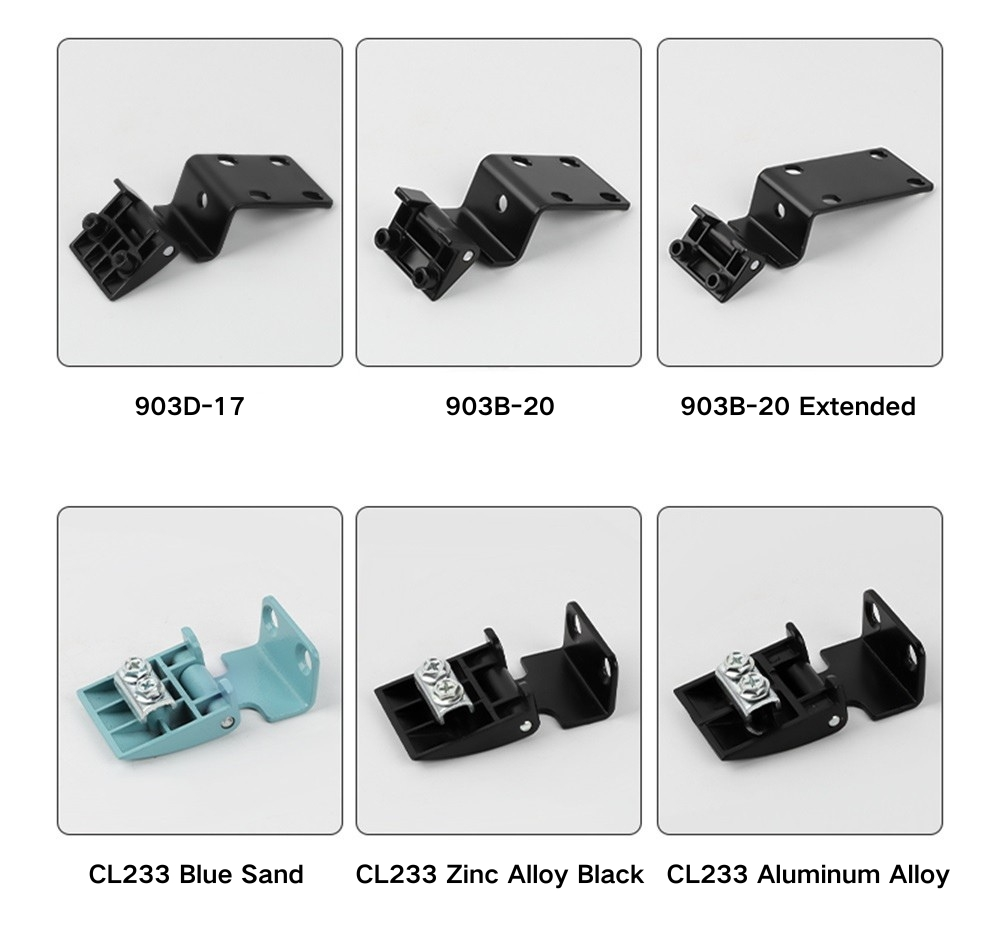

5-ci sual: CL233 digər seriyalardan nə ilə fərqlənir?

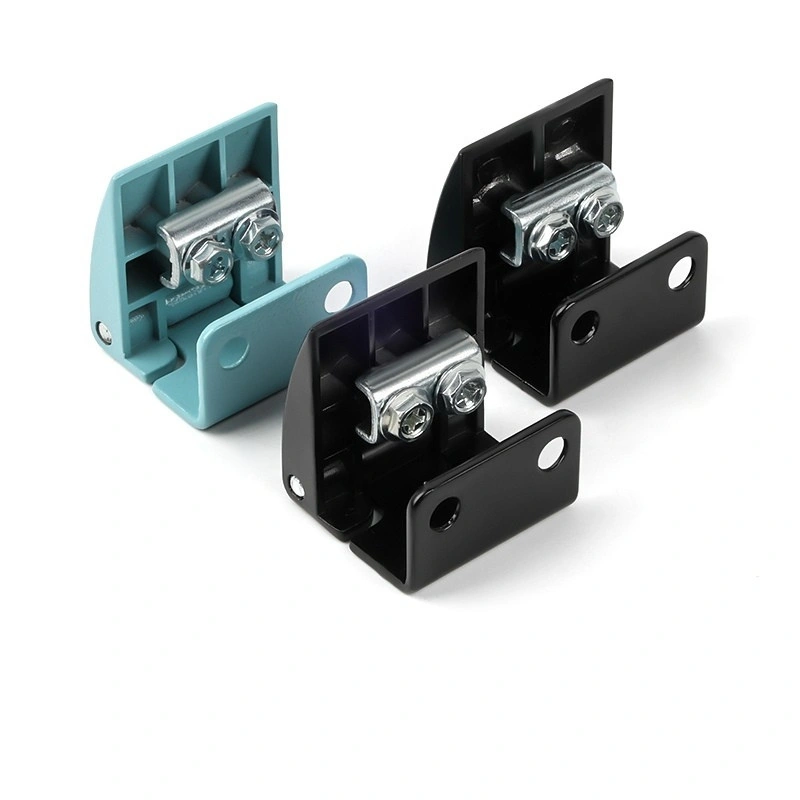

CL233 üç variantda mövcuddur - qara sink ərintisi, qum mavi sink ərintisi və alüminium ərintisi - onu rəng seçimi və yüngül material alternativi ilə çeşiddə yeganə model edir. Onun ön lövhə ölçüləri (39 × 20 mm) CL803A-25-ə bənzəyir.

S6: Şkafım üçün düzgün modeli necə seçə bilərəm?

Seçim kabinet çərçivəsi profilinin dərinliyindən, qapı panelinin qalınlığından və montaj plitəsinin üstünlüklərindən asılıdır. Rəqəm şəkilçiləri (-17, -20, -25) və hərf şəkilçiləri (A, B, D, CB, CD) model təyinatının bir hissəsidir. Hər bir model üçün ölçü təsvirlərinə baxın və ya tövsiyə üçün çərçivə xüsusiyyətlərinizlə Yitai Lock ilə əlaqə saxlayın.

S7: Menteşələr hansı materialdan hazırlanır?

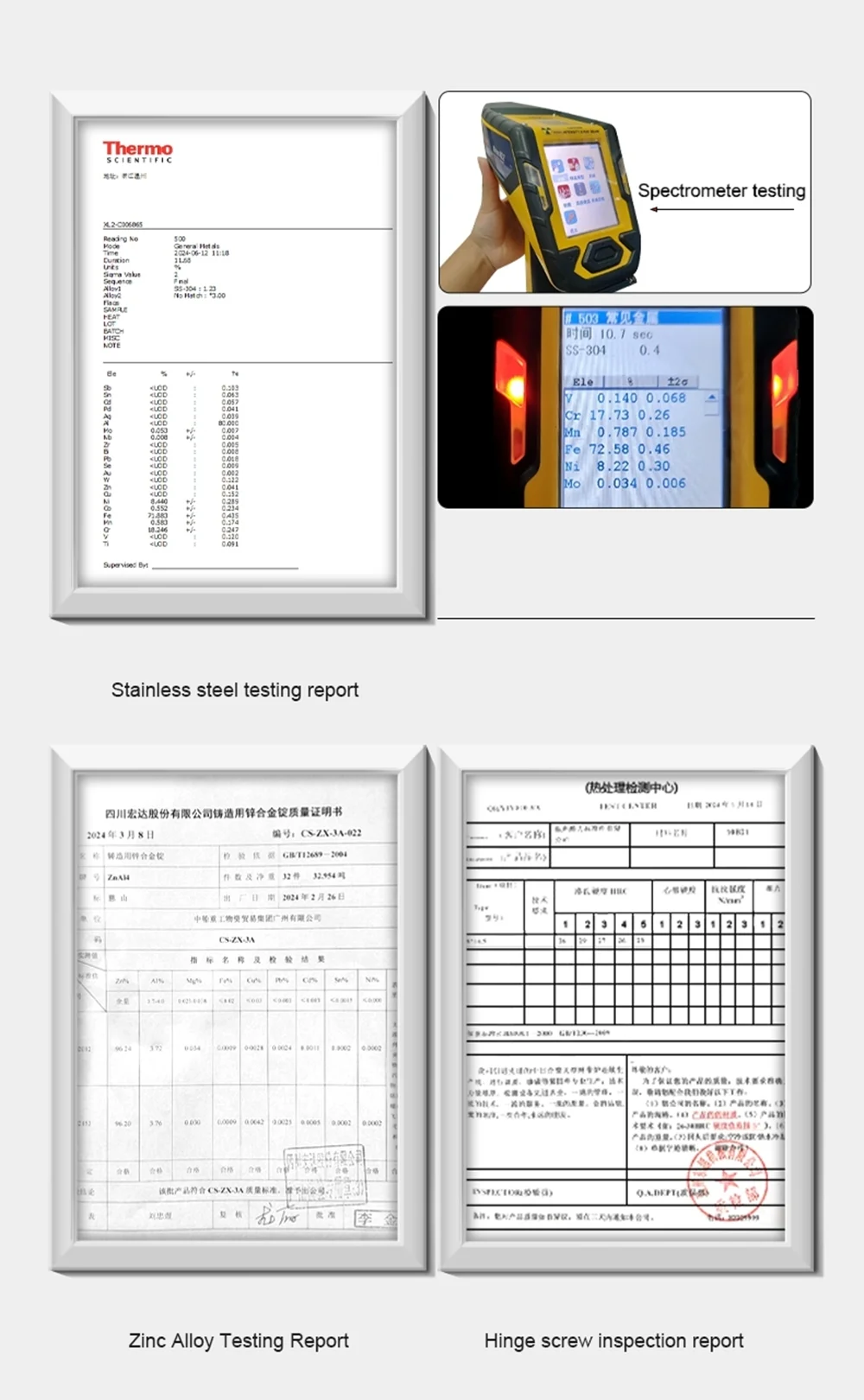

Əksər modellər qara sink ərintisidir. CL233 əlavə olaraq qum mavi sink ərintisi və alüminium ərintisində də mövcuddur. Sink ərintisi konstruksiyası kalıp tökmədən yaxşı ölçülü tutarlılıq verir və standart daxili sənaye şkaf mühitlərini yaxşı idarə edir.

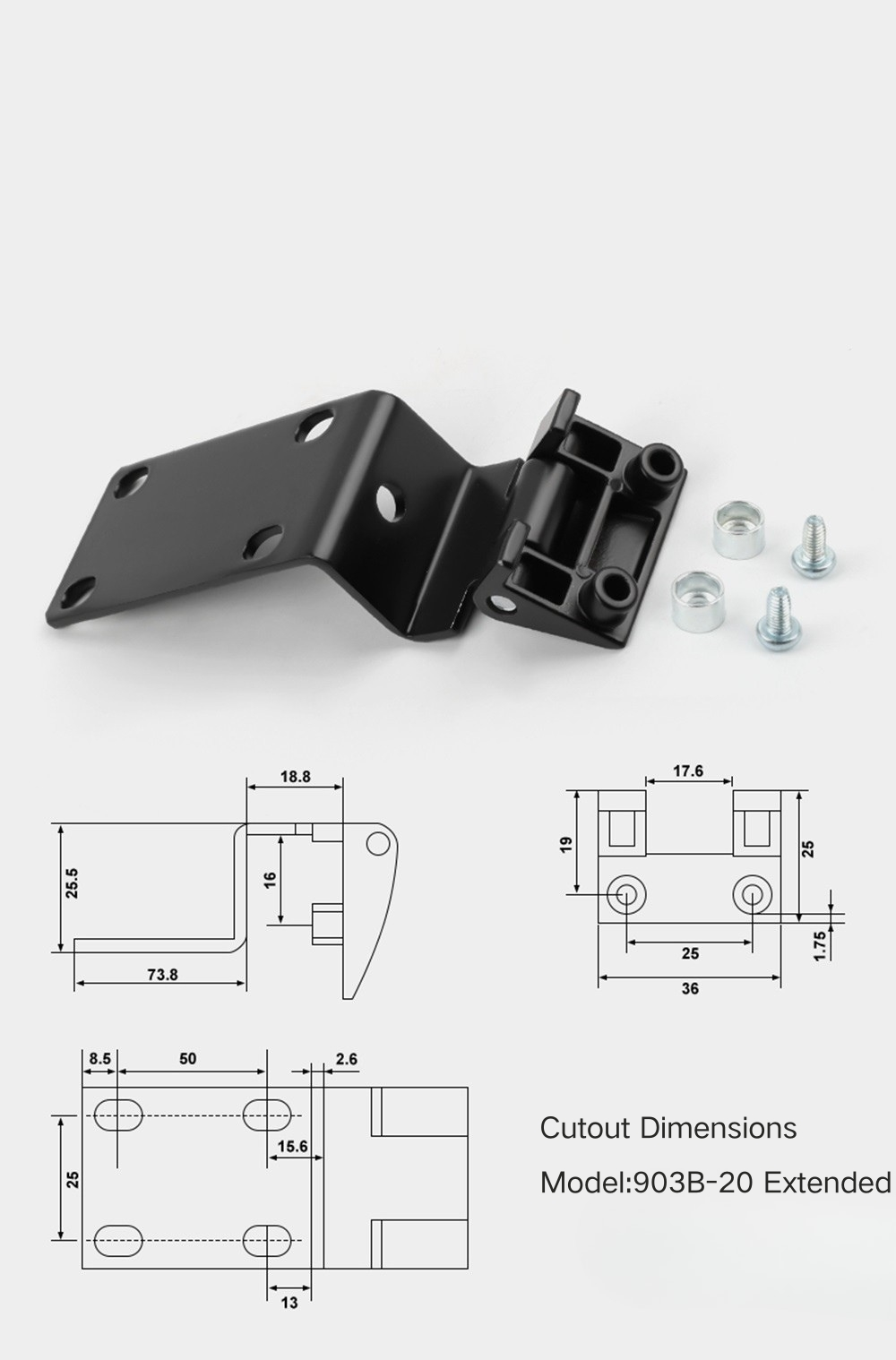

S8: CL903B-20 Extended daha dərin çərçivə profilləri üçün uyğundurmu?

Bəli — CL903B-20 Extended baza eni 73,8 mm-dir ki, bu da standart CL903B-20-dən 48 mm-dən xeyli genişdir. Şkaf çərçivəsi profili daha dərin C-bölmə kanalını bağlamaq üçün daha uzun menteşə bazası tələb etdikdə düzgün seçimdir.
