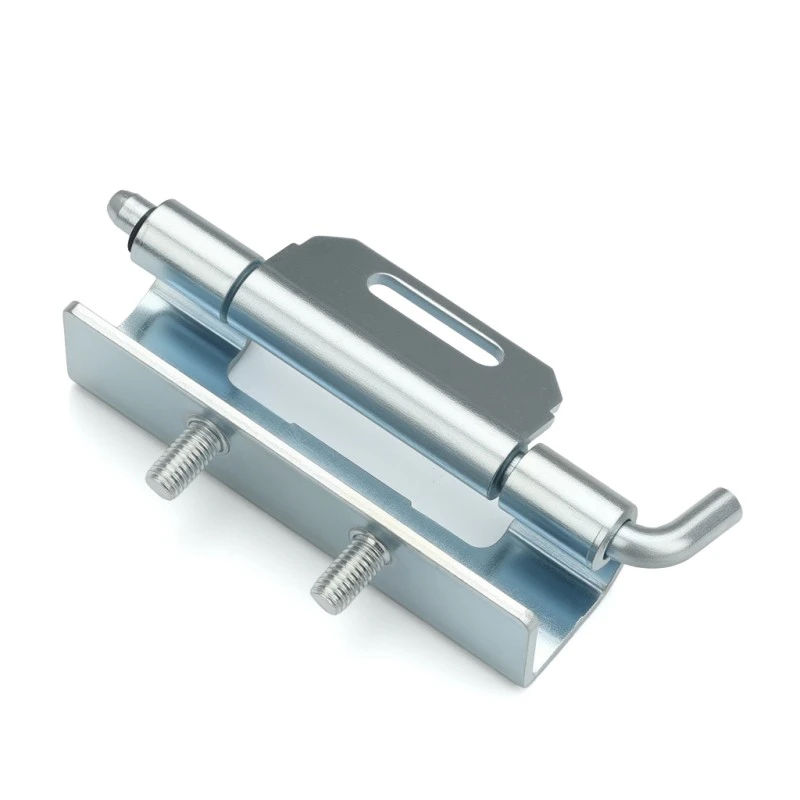

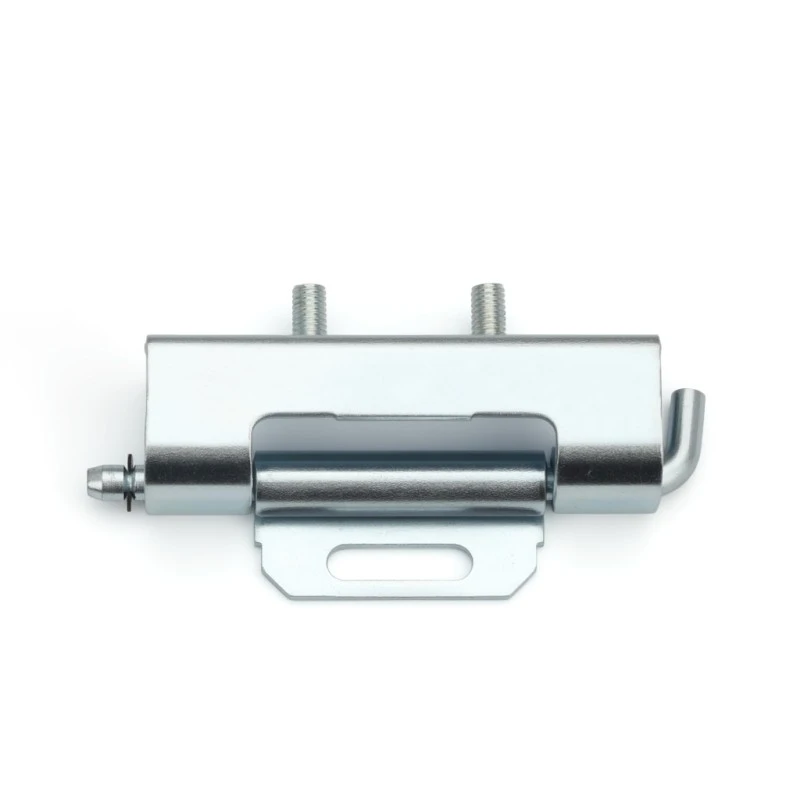

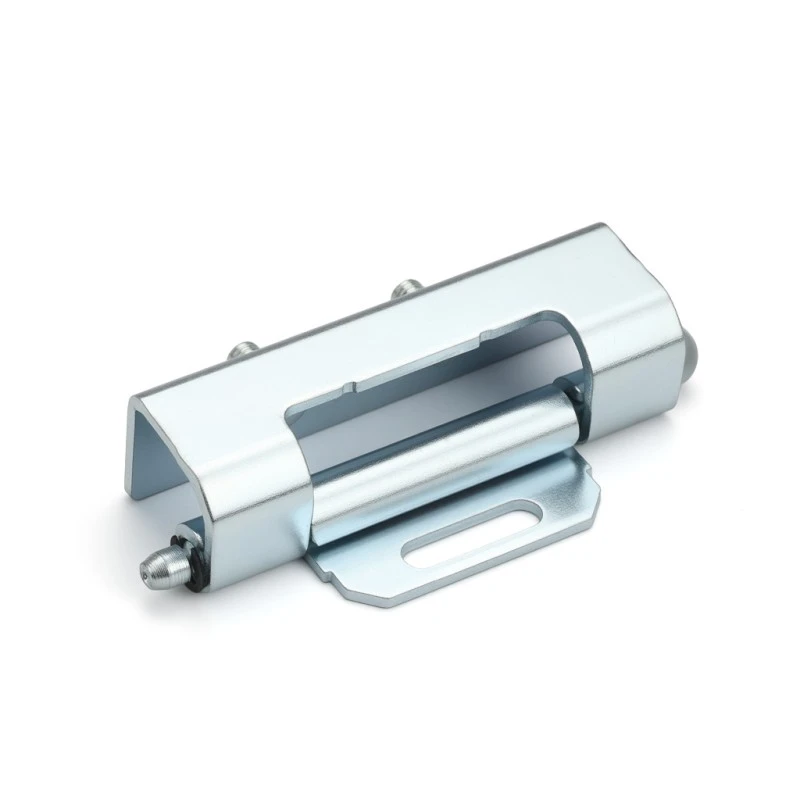

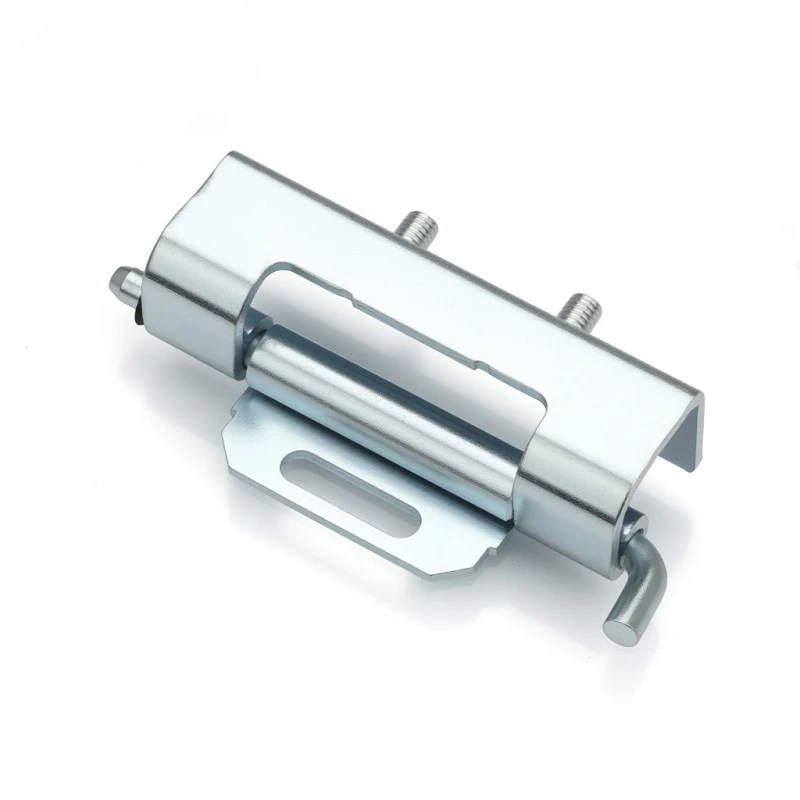

Çubuqlu Gizli Menteşe

Yitai Lock-dan çıxarıla bilən korpus menteşələri əldə edən hər kəs üçün CL060 dirəkləri olan Gizli Menteşə həm qaynaq, həm də qoz montajını idarə edir və vintlər artıq daxil edilmişdir. Montaj qanadında 19,8 mm-lik bir yuva var ki, siz onu kilidləməzdən əvvəl mövqeyi dəqiq tənzimləyə bilərsiniz - qapının düz asılması lazım olduqda faydalıdır. Ümumi uzunluq 70 mm menteşə gövdəsi və Φ5 mm barel ilə 86 mm-dir.

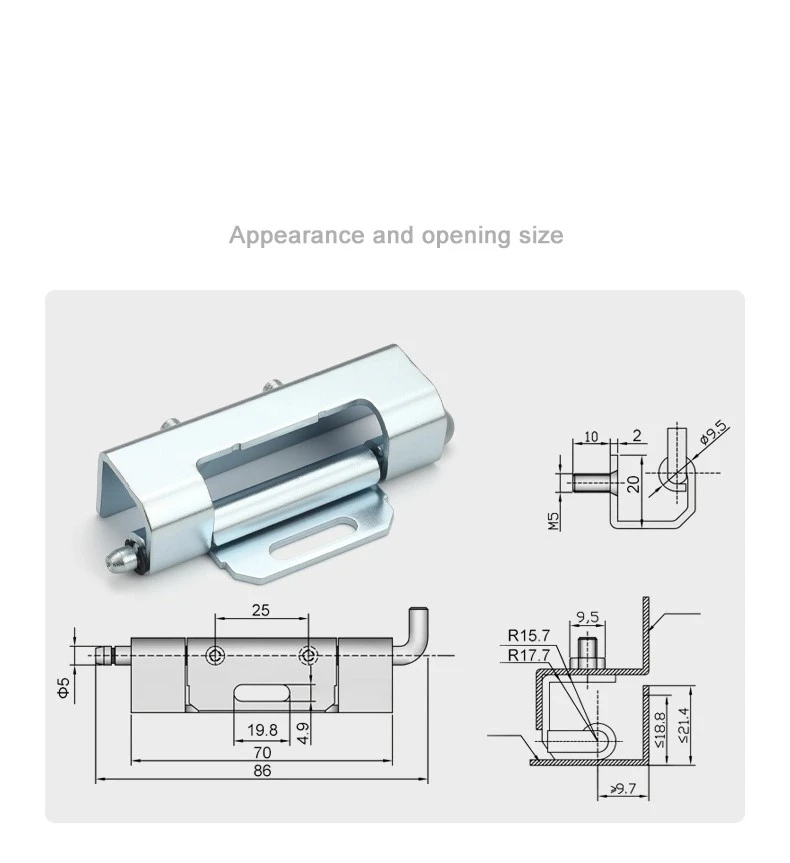

Struktur və Ölçülər

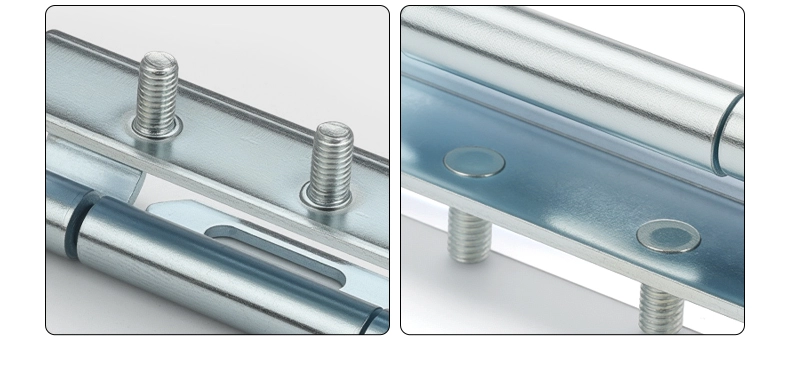

Çubuqlu Gizli Menteşə ümumi uzunluğu 86 mm-dir, əsas gövdə bunun 70 mm-ni, montaj qanadı isə qalan hissəsini əhatə edir. Barel Φ5 mm-dir və saplamanın özündə Φ9,5 mm baş, 10 mm mil, 2 mm çiyin və M5 yivli var - çərçivə kanalı qozuna qoşulmaq üçün sadədir.

Çərçivə uyğunluğu üçün, dırnaqlı Gizli Menteşə R15,7 ilə R17,7 mm daxili radius, qapı panelinin boşluq dərinliyi ≤18,8 mm, yanal məsafə ≤21,4 mm və çərçivə açılışı >9,7 mm olan kanallar üçün nəzərdə tutulmuşdur. Menteşə gövdəsinin eni 22,6 mm, montaj qanadının eni isə 25 mm-dir – qapının kənarından kənara çıxmadan çərçivənin içərisində təmiz oturmaq üçün kifayət qədər yığcamdır.

Quraşdırma və Montaj

Çubuqlu Gizli Menteşe qaynaq və qoz montajı kombinasiyası ilə daxil olur. Quraşdırma qanadı istehsal zamanı qapı panelinə qaynaqlanır və saplama ucu daxil edilmiş M5 vintlərindən istifadə edərək çərçivə kanalına qoşulur. Qanaddakı 19,8 mm-lik yuva hər şeyi aşağı bərkitməzdən əvvəl menteşənin mövqeyini dəyişmək üçün bir az yer verir ki, bu da montaj zamanı qapının düzülməsini daha az çətinləşdirir.

Hər şey yerində sabitləndikdən sonra, Çubuqlu Gizli Menteşe hələ də lazım olanda qapının çıxmasına imkan verir – sadəcə dirəyi çərçivə kanalından ayırın və qapı sərbəst qalxır. Qaynaqlanmış qanad daimi olaraq qapı panelində qalır, buna görə də qapının çıxarılması menteşənin quraşdırılmasına heç bir təsir göstərmir. Bu, naqillərin çəkilməsi və ya daxili giriş üçün qapının sökülməsi lazım olan şkaflar üçün lazımlı xüsusiyyətdir.

Tətbiq Ssenariləri

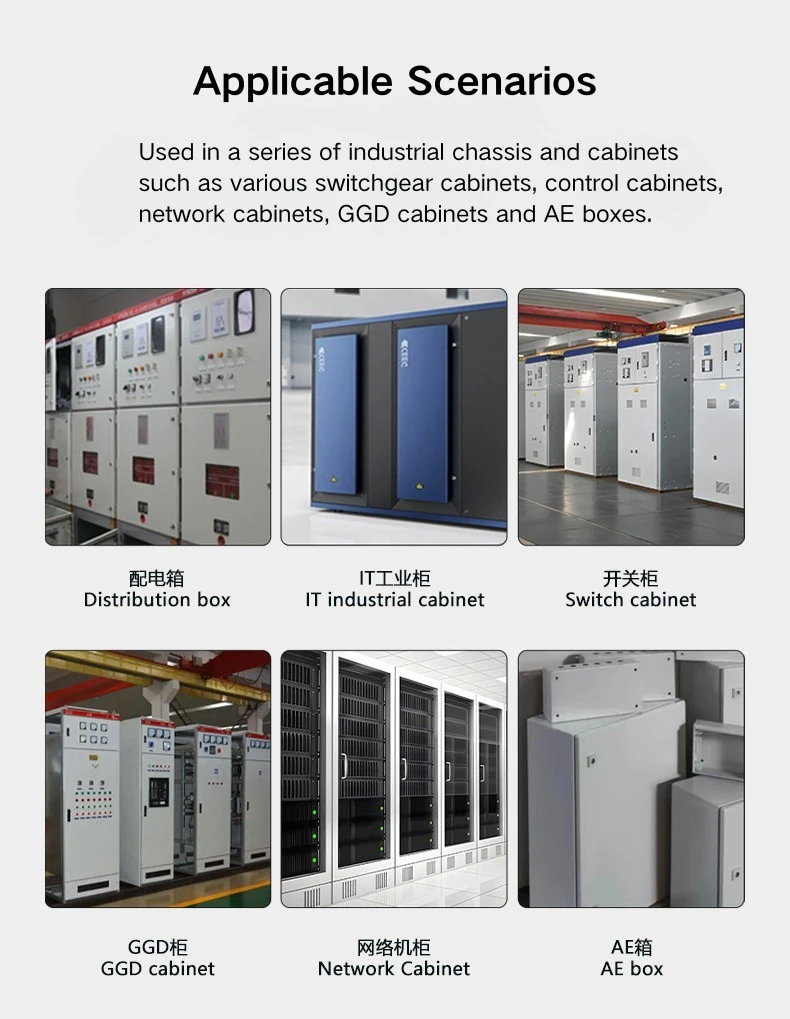

Çubuqlu Gizli Menteşə ən çox paylayıcı panel qapılarında, keçid qurğularının qapaqlarında, şəbəkə şkafının qapılarında və xarici görünüşün təmiz saxlanması vacib olan sənaye avadanlığı şkaflarında görünür. Menteşə çərçivənin içərisinə oturduğundan, qapı bağlı olan zaman kənarda heç nə görünmür - çıxıntılı lülə, açıq qanad yoxdur.

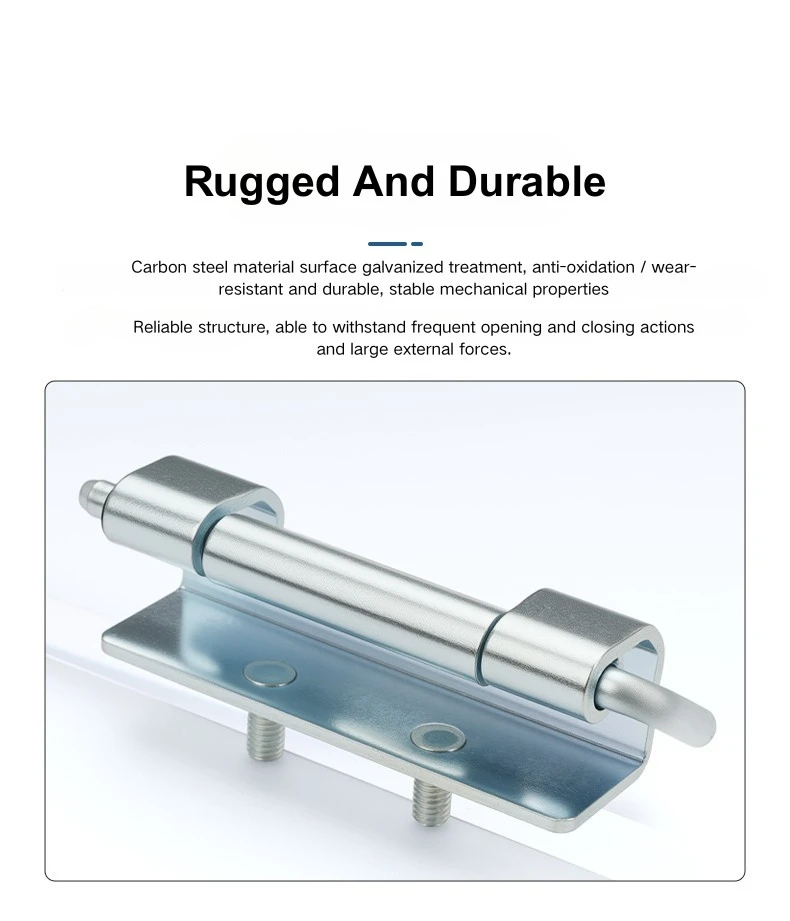

Gizli menteşənin sökülə bilən tərəfi emalatxanada yığılan və sahəyə göndərilən şkaflar üçün də əlverişlidir - qapı daşınmaq üçün açıla və şkaf yerində olduqdan sonra açıla bilər. Sinklənmiş karbon poladdan hazırlanmış örtük standart qapalı sənaye mühitləri üçün yaxşıdır və 86 mm-də menteşə adətən paylayıcı və keçid qurğularında tapa biləcəyiniz çərçivə kanalı ölçülərinə uyğun gəlir.

Tez-tez verilən suallar

S1: CL060 menteşəsinin ümumi ölçüsü nədir?

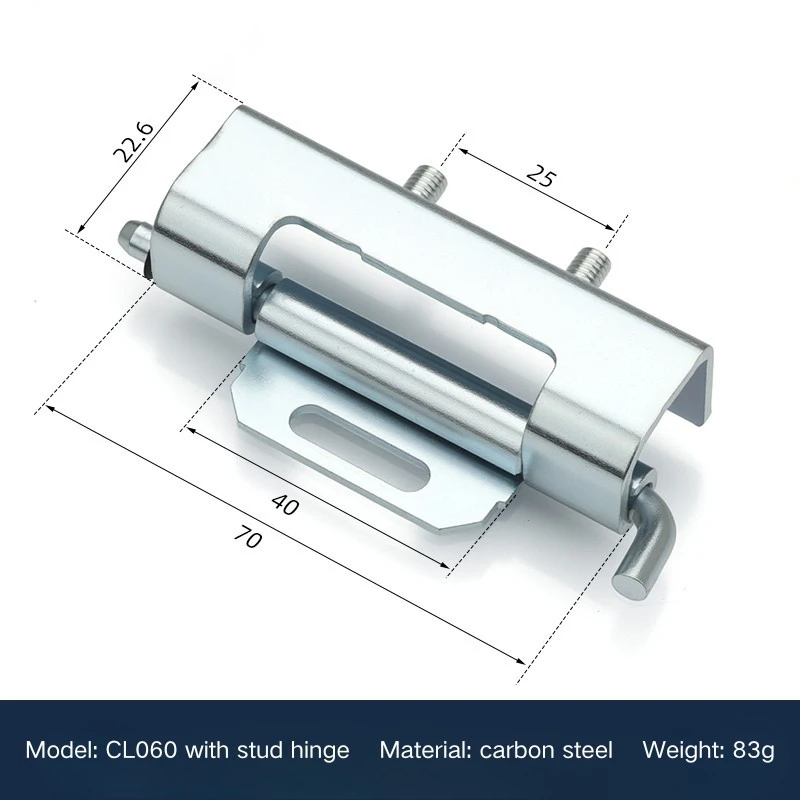

CL060 gizli menteşəsinin ümumi uzunluğu 86 mm, menteşə gövdəsinin uzunluğu 70 mm və barel diametri Φ5 mm-dir. Montaj qanadının eni 25 mm, menteşə gövdəsinin eni 22,6 mm-dir. Ümumi çəkisi 83 qramdır.

S2: CL060 hansı materialdan hazırlanır?

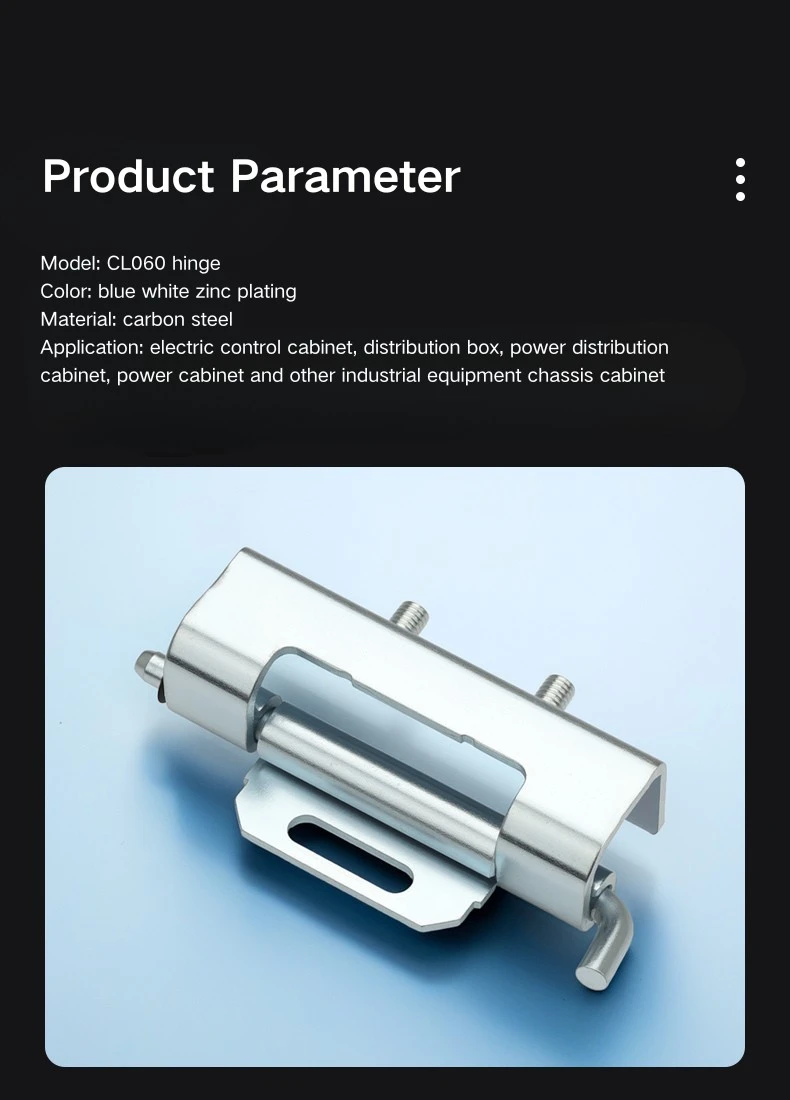

CL060 sinklənmiş üzlü karbon poladdan hazırlanmışdır. Hal-hazırda yalnız bir spesifikasiyada mövcuddur.

Q3: CL060 necə quraşdırılıb?

CL060 qaynaq və qoz montajının birləşməsindən istifadə edir. Montaj qanadı qapı panelinə qaynaqlanır və dirək daxil olan M5 vintlərindən istifadə edərək çərçivə kanalına qoşulur. Yivli montaj çuxuru son fiksasiyadan əvvəl mövqe tənzimləməsinə imkan verir.

4-cü sual: Çubuğun ölçüləri hansılardır?

Sapın Φ9,5 mm baş diametri, 10 mm mil uzunluğu, 2 mm çiyni var və M5 yivlidir. O, >9,7 mm açılışı olan çərçivə kanalını bağlayır.

S5: CL060 hansı çərçivə kanalı ölçülərinə uyğun gəlir?

CL060 gizli menteşəsi R15,7 ilə R17,7 mm arasında olan daxili radiuslu çərçivə kanalına uyğun gəlir. Qapı panelinin dərinliyi ≤18.8 mm və ümumi yanal məsafə ≤21.4 mm-dir.

S6: CL060 hansı qapaq növləri üçün uyğundur?

CL060 paylayıcı panel qapılarında, keçid qurğularının qapaqlarında, sənaye şəbəkə şkaflarında və mexaniki avadanlığın şkaf qapılarında istifadə olunur - hər yerdə səthə quraşdırılmış seçimdən daha çox gizli, çıxarıla bilən menteşəyə üstünlük verilir.
