90 dərəcə əyilmiş şkaf menteşəsi

Yitai Lock-dan gizli qapaq menteşələri əldə edən alıcılar üçün 90 Dərəcəli Bükülmə Şkaf Menteşəsi CL275 seriyası üç modeli üzrə iki açılış bucağını əhatə edir - CL275-1-də 120° və CL275-2 və CL275-3-də 90°. CL275-2 və CL275-3 eyni üfüqi izi bölüşürlər, lakin yan ölçüləri ilə fərqlənirlər, buna görə də onların arasında seçim xüsusi qapı panelinə və korpusunuzun çərçivə həndəsəsinə düşür. Hər üçü sancağı saxlamaq üçün Φ4 açıq saxlama halqası olan Φ5 mm bareldən istifadə edir.

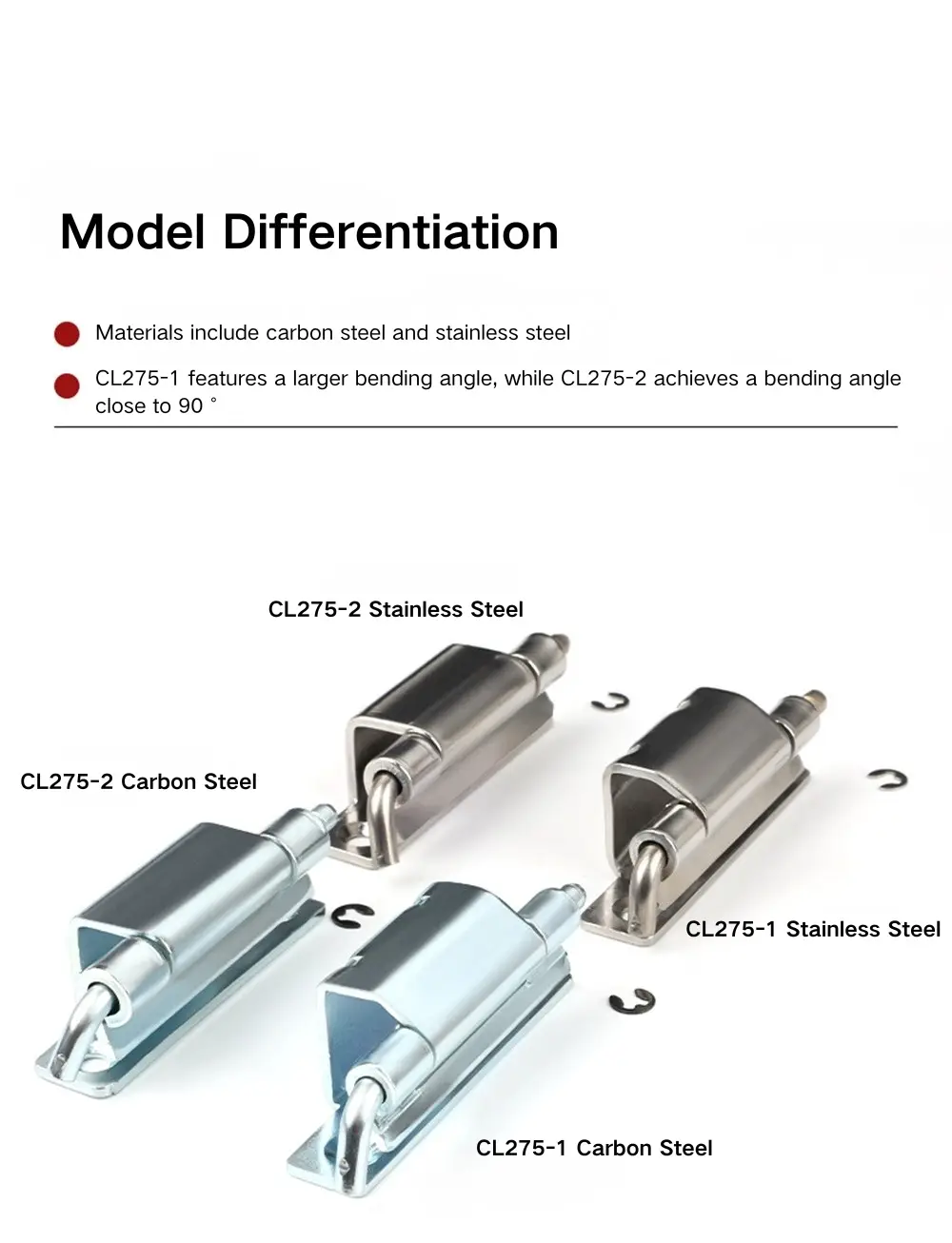

Model Seçimləri və Ölçüləri

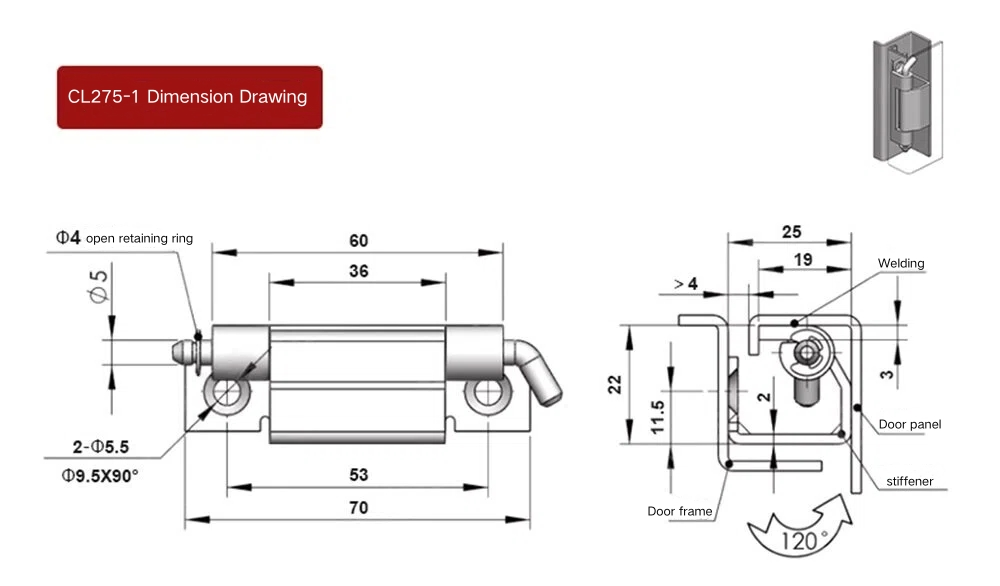

90 dərəcə əyilmiş şkaf menteşəsi CL275-1, ümumi uzunluğu 70 mm və menteşə gövdəsi 60 mm olan ən böyük modeldir. Montaj qanadları arasındakı daxili aralıq 53 mm, lülənin diametri Φ5 mm və iki montaj dəliyi Φ9,5×90° haşiyə ilə Φ5,5 mm-dir. CL275-1 120° açır, bu da onu daha geniş qapı yelləncəyinin lazım olduğu yerlərdə düzgün seçim edir.

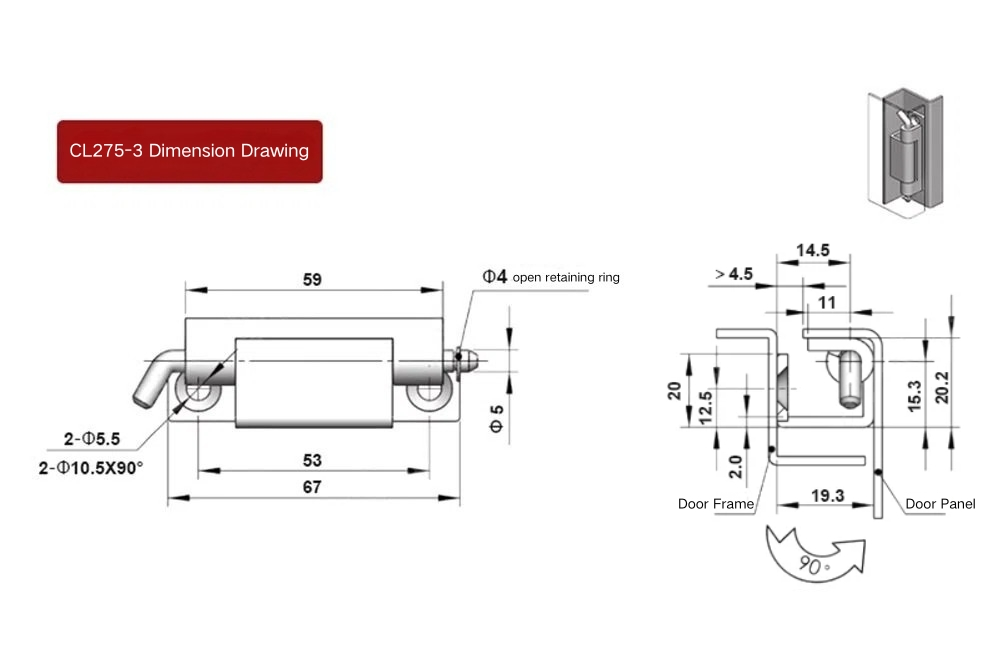

CL275-2 və CL275-3 hər ikisi 90° açır və 53 mm daxili aralığı və Φ5 mm lüləni bölüşür, lakin ümumi ölçüləri və deşik konfiqurasiyaları ilə fərqlənir. CL275-2-nin ümumi uzunluğu 67 mm, gövdəsi 59 mm və iki Φ10,5×90° havşa deşiyi yanında iki Φ5,5 mm dəlikdən istifadə edir. CL275-3 60 mm gövdəyə və iki Φ5,2 mm montaj dəliyinə malik ümumi uzunluğu 67 mm-dir. CL275-3-ün yanal profili də CL275-2-dən fərqlənir, qapı çərçivəsinin birləşmə dərinliyi 19,3 mm və yan hündürlüyü 20,2 mm - 90 dərəcə əyilmə şkafının menteşəsini xüsusi çərçivə kanalına quraşdırarkən vacib olan detallar.

Struktur və Quraşdırma

90 dərəcə əyilmə şkafının hər üç modeli qaynaqla quraşdırılır. Bükülmüş qanad dizaynı menteşə oturacaqlarının bir tərəfinin qapı çərçivəsi kanalının daxili tərəfinə, digəri isə qapı panelinə qarşı nəzərdə tutulur, menteşə lüləsi şkafın üzünə deyil, çərçivə profilinə daxil olur. Bu gizli yerləşdirmə CL275-i standart səthə quraşdırılmış menteşədən ayıran şeydir.

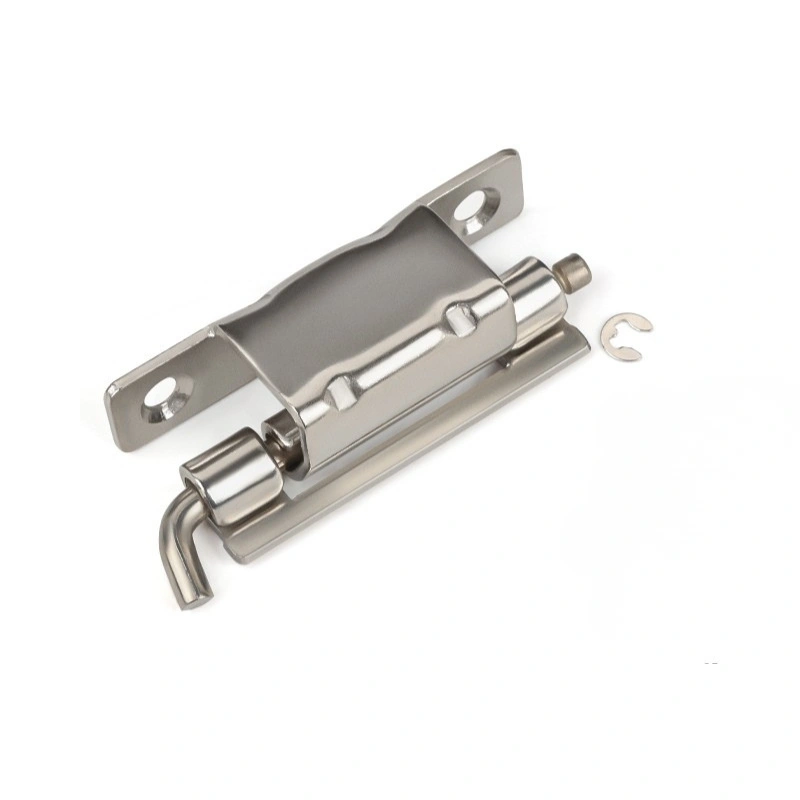

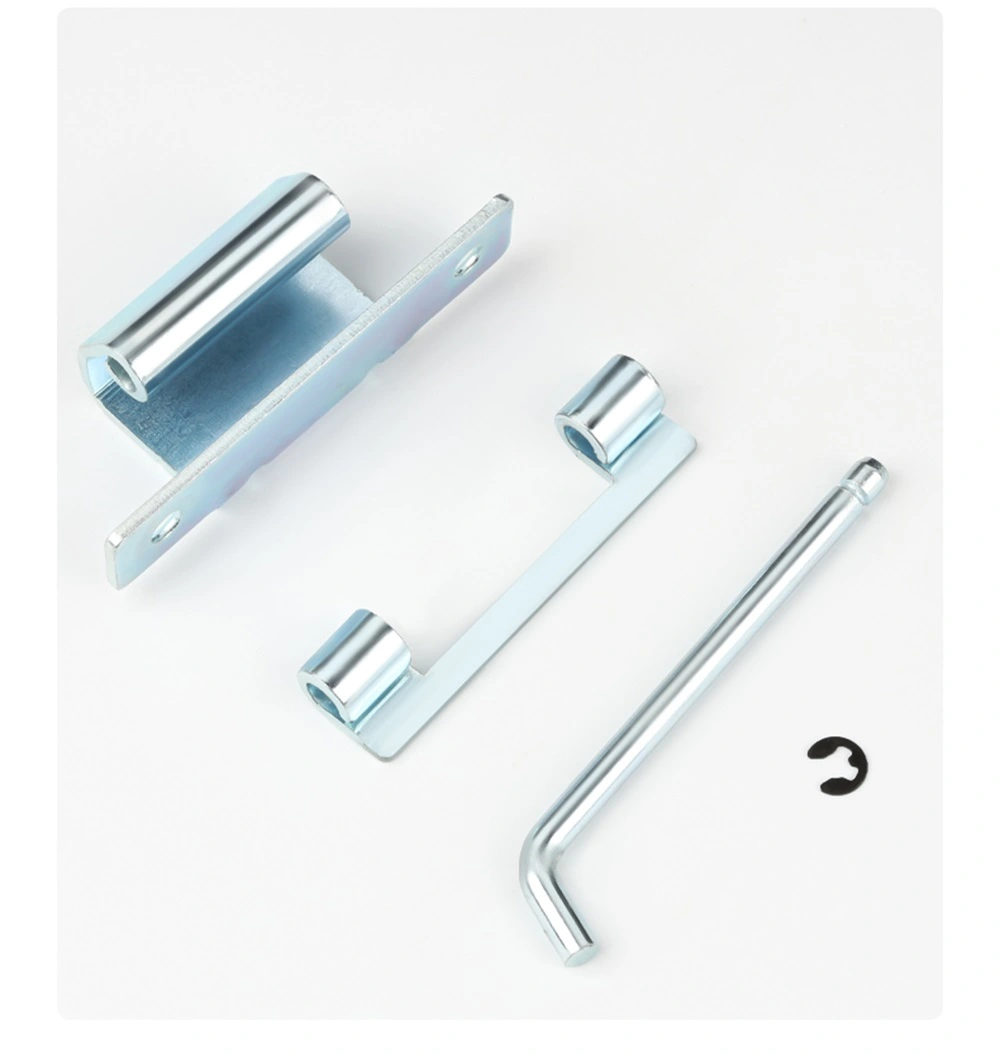

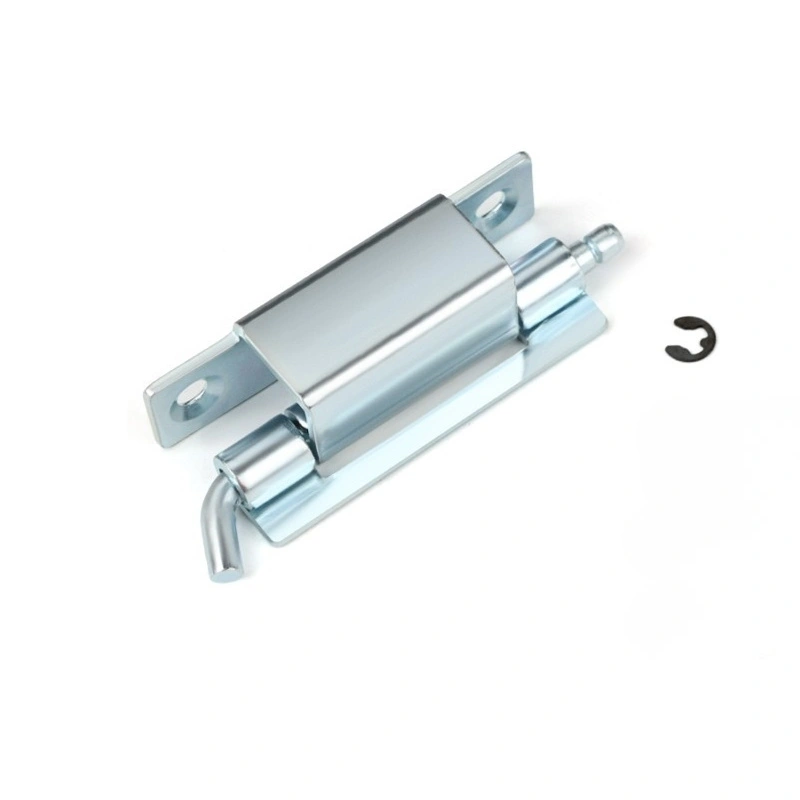

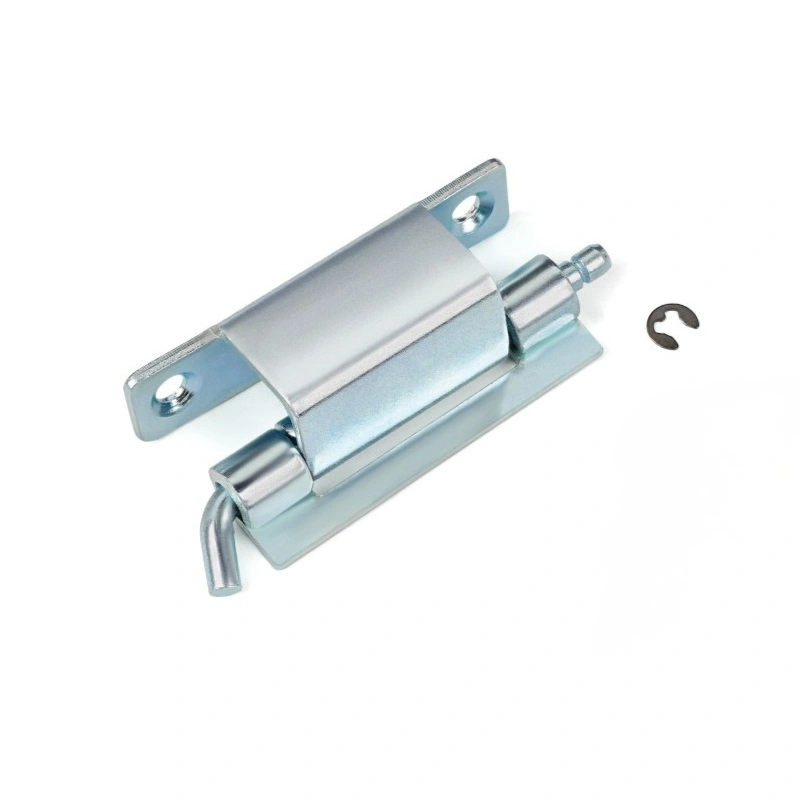

90 dərəcə əyilmiş şkaf menteşəsi əməliyyat zamanı sancağı yerində saxlamaq üçün hər üç modeldə Φ4 açıq saxlama halqasından istifadə edir. Qapı yarpağı saxlama halqasını ayıraraq və sancağı çəkərək çıxarıla bilər - heç bir alət tələb olunmur - bu, daxili giriş və ya texniki qulluq üçün vaxtaşırı qapının çıxarılmasını tələb edən şkaflar üçün faydalıdır. Qaynaqlanmış quraşdırma sabit qanadı daim çərçivəyə bərkidilmiş vəziyyətdə saxlayır, buna görə də qapının təkrar çıxarılması montaja təsir göstərmir.

Material və səth müalicəsi

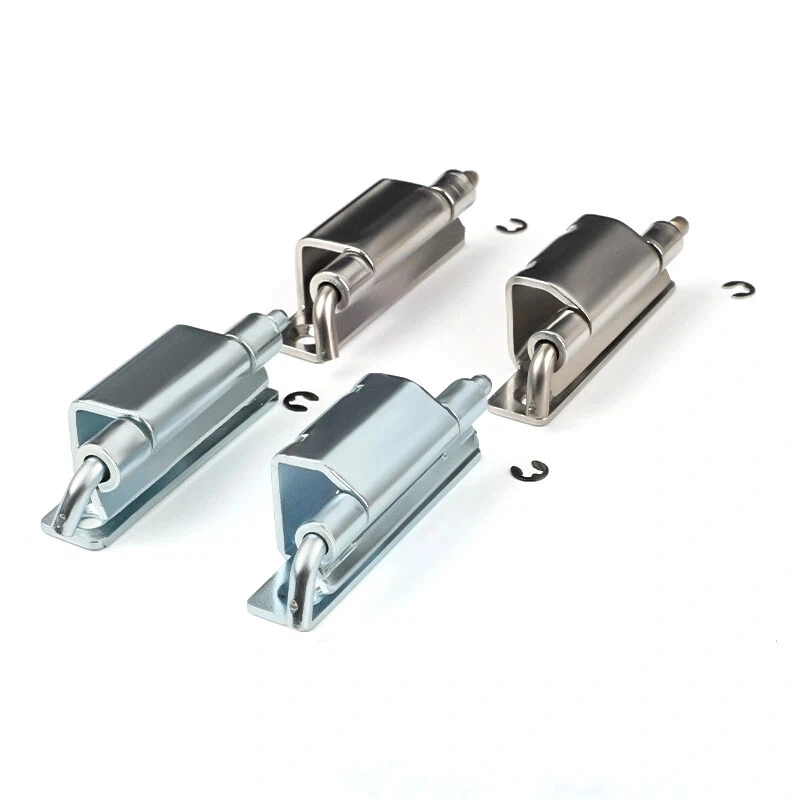

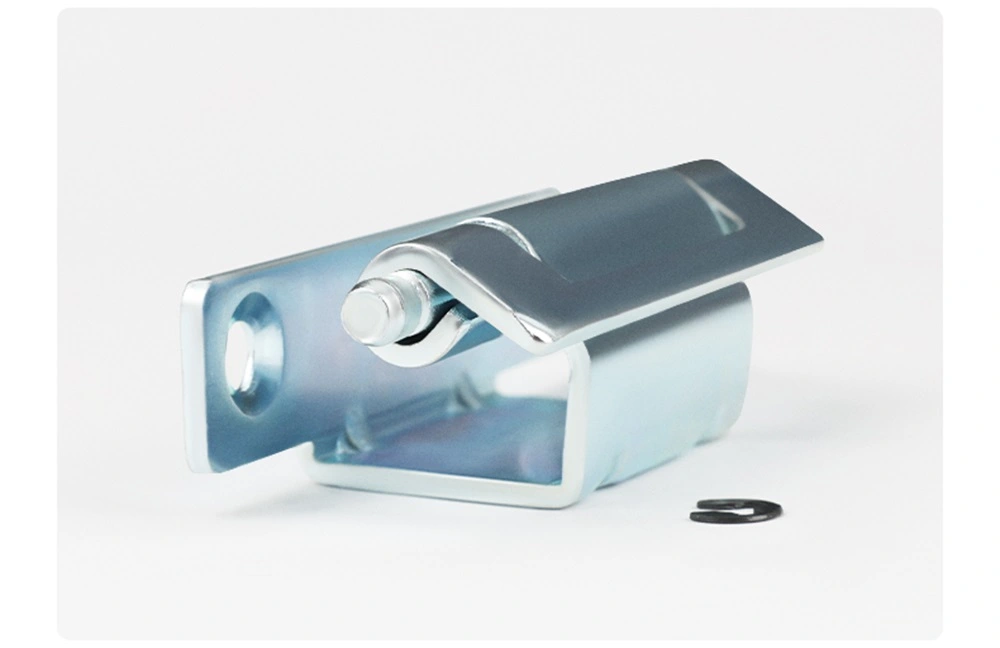

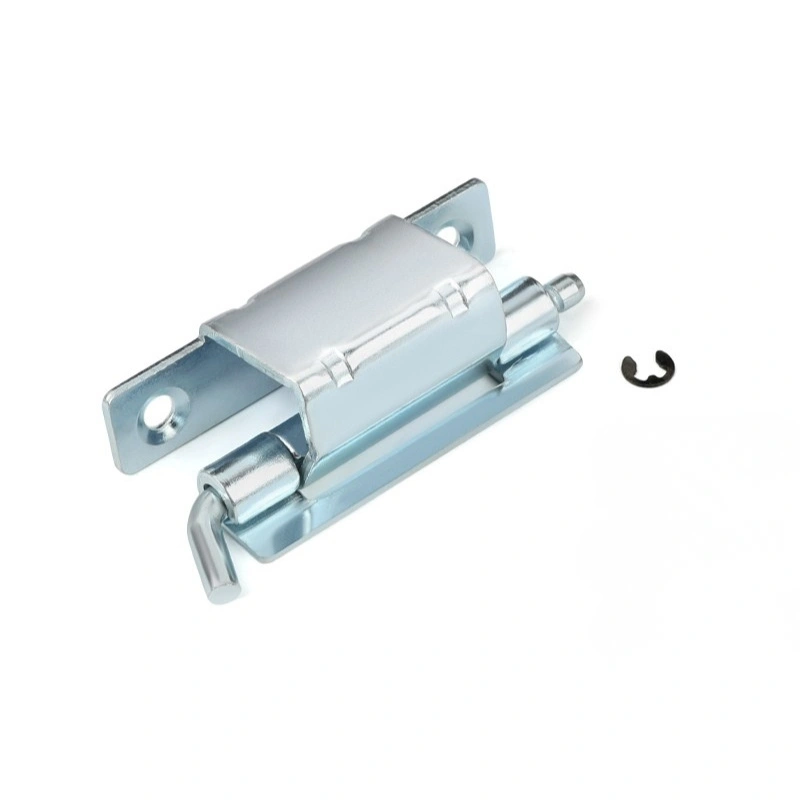

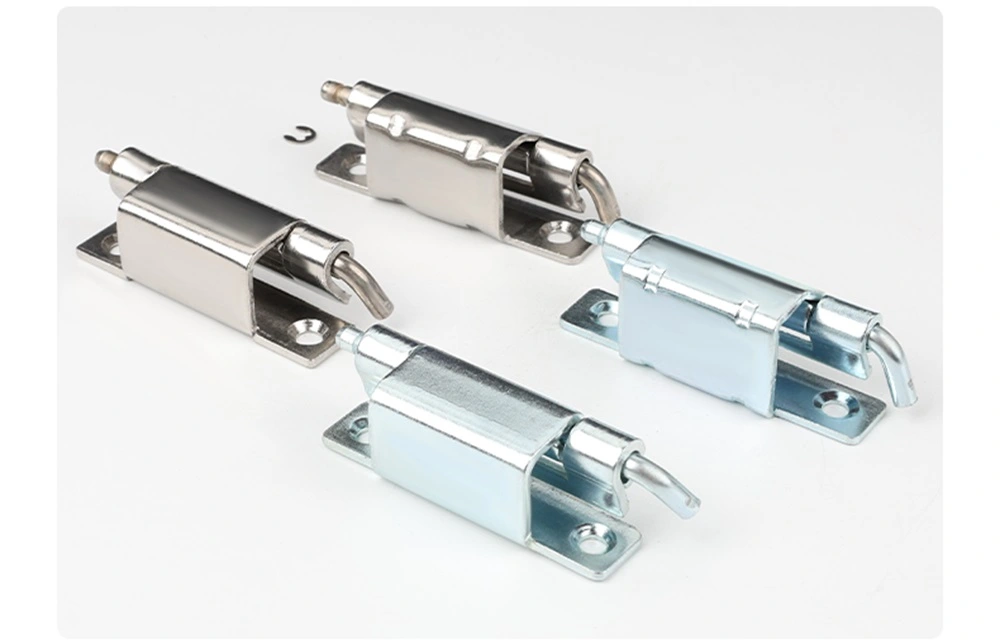

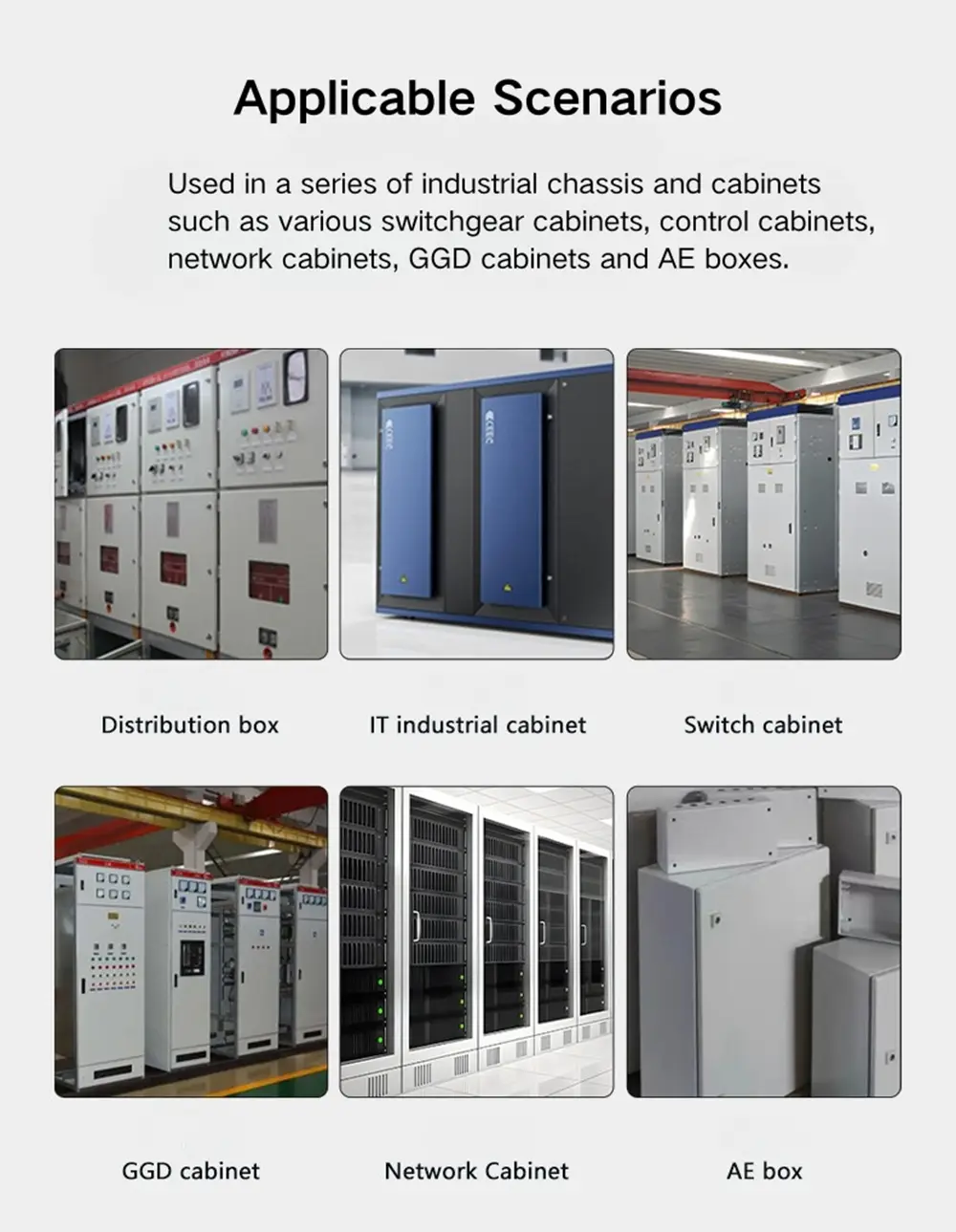

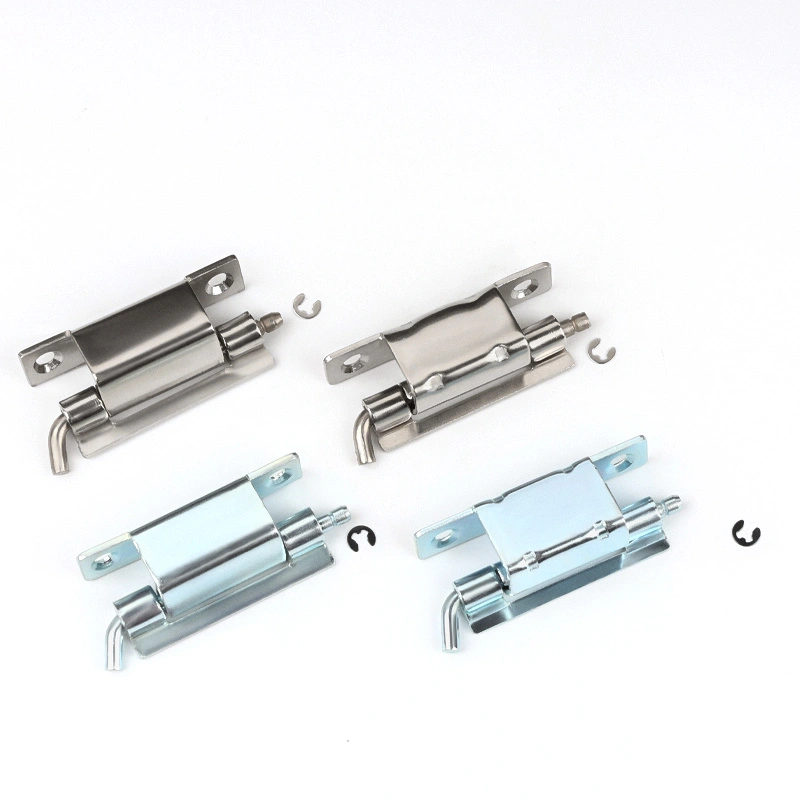

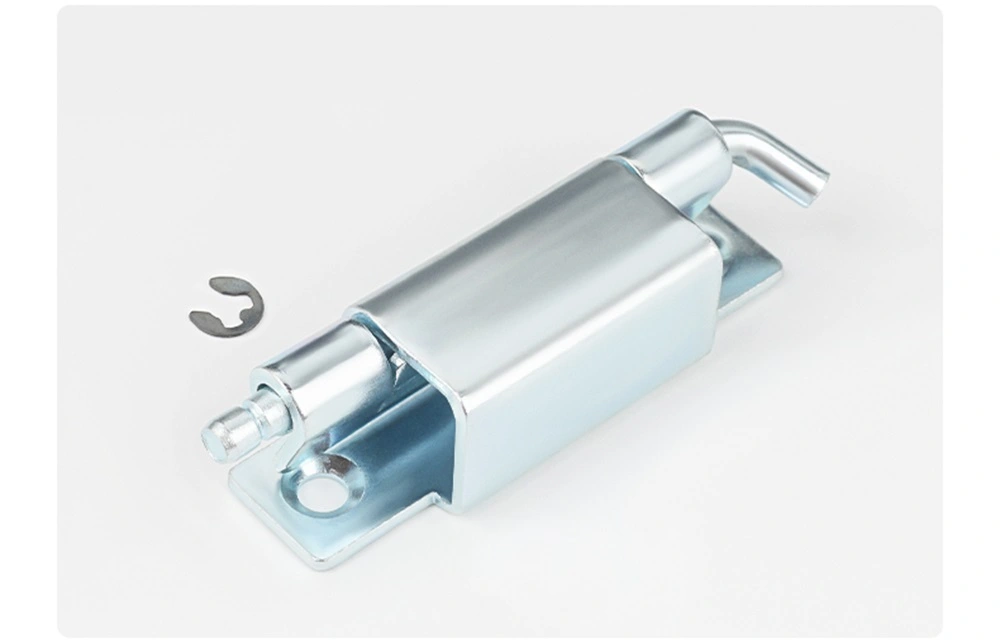

90 dərəcə əyilmiş şkaf menteşəsi sinklənmiş karbon poladdan və 304 paslanmayan poladdan mövcuddur. Karbon polad versiyası quru və ya iqlimə nəzarət edilən mühitlərdə qapalı korpuslar üçün adekvat korroziyadan qorunma təmin edən sink örtük daşıyır. Quraşdırmanın qapalı olduğu və rütubət faktoru olmadığı əksər elektrik şkafları və paylama qutuları üçün standart seçimdir.

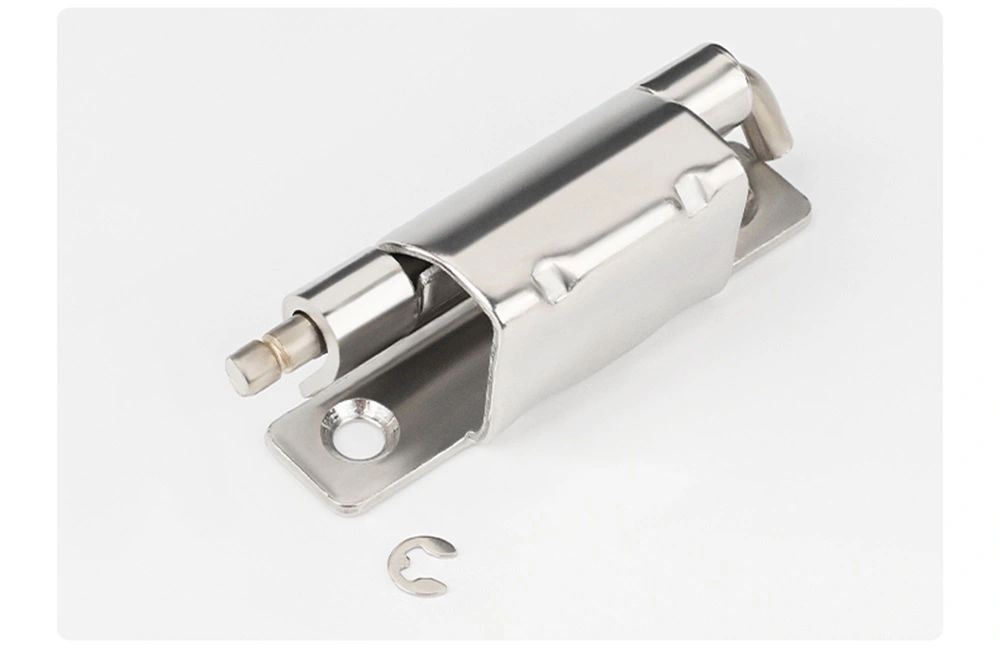

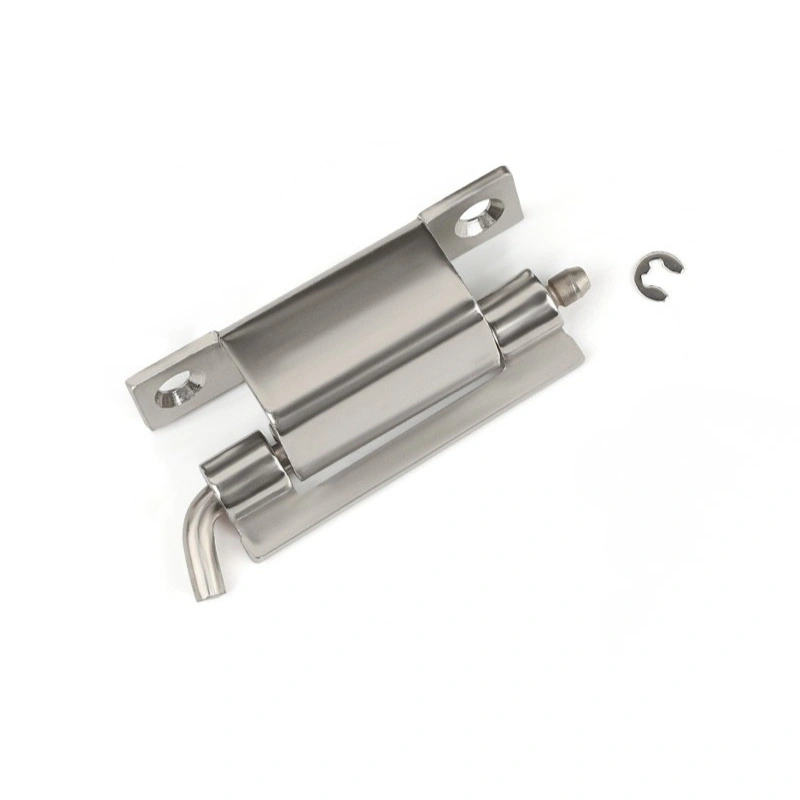

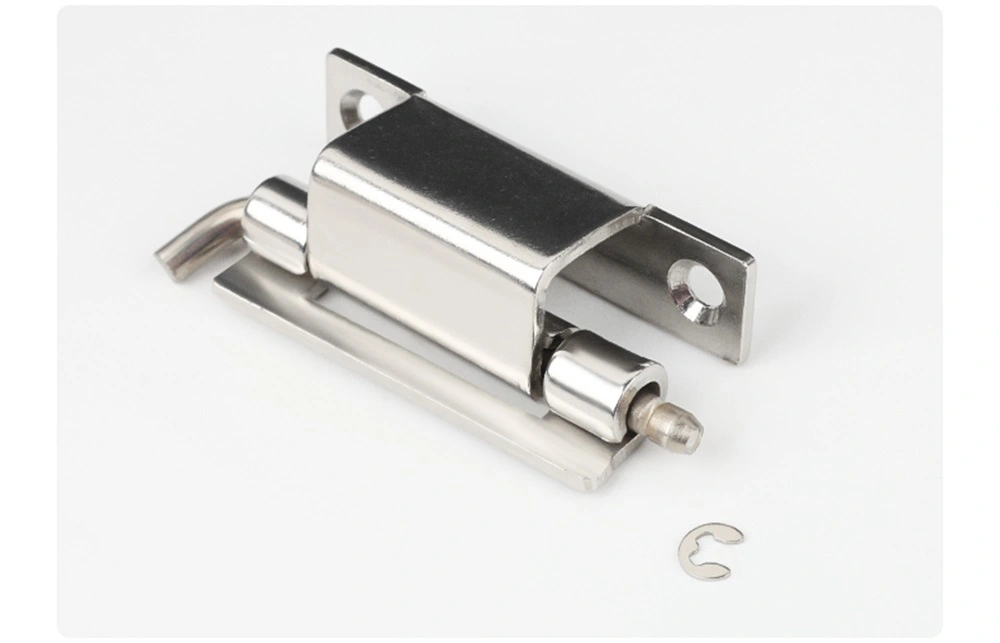

304 paslanmayan poladdan 90 dərəcə əyilmiş şkaf menteşəsi, korpus nəmə, açıq hava şəraitinə və ya yüksək rütubətli mühitə məruz qaldıqda daha yaxşı seçimdir. Paslanmayan polad, həmçinin kabinetin xarici görünüşü nəzərə alındıqda dəqiqləşdirməyə meyllidir, çünki çətin şəraitdə sinklənmiş karbon poladdan daha yaxşı görünüşünü saxlayır. Hər iki material hər üç CL275 modelində mövcuddur.

Tez-tez verilən suallar

S1: CL275 seriyasındakı üç model hansılardır və onlar nə ilə fərqlənir?

CL275 seriyasına CL275-1, CL275-2 və CL275-3 daxildir. CL275-1 120° açır və ümumi uzunluğu 70 mm olan ən böyük modeldir. CL275-2 və CL275-3 hər ikisi 90° açır və eyni üfüqi ölçüləri bölüşür, lakin yan profili və montaj çuxurunun konfiqurasiyası ilə fərqlənir. Hər üçü Φ5 mm barel ilə qaynaqlanmış menteşələrdir.

S2: Hər bir modelin açılış bucağı nədir?

CL275-1 120° açır. CL275-2 və CL275-3 hər ikisi 90° açır. Açılış bucağı menteşə qanadlarının əyilmə həndəsəsi ilə sabitlənir və quraşdırmadan sonra tənzimlənə bilməz.

3-cü sual: CL275 menteşəsi necə quraşdırılıb?

Hər üç CL275 modeli qaynaqla quraşdırılır. İstehsal zamanı əyilmiş qanad şkaf çərçivəsinə və ya qapı panelinə qaynaqlanır. Bu seriyada vida montaj variantı yoxdur.

S4: Menteşe sancağı necə saxlanılır və qapını çıxarmaq olar?

Bütün CL275 modelləri sancağı yerində saxlamaq üçün Φ4 açıq saxlama halqasından istifadə edir. Qapını çıxarmaq üçün saxlama halqasını ayırın və sancağı çəkin - heç bir alətə ehtiyac yoxdur. Qaynaqlanmış baza çərçivədə sabit qalır, buna görə də qapı menteşənin montajına təsir etmədən çıxarıla və yenidən bağlana bilər.

S5: Hansı materiallar mövcuddur?

CL275 əyilmə şkafının menteşəsi sinklənmiş karbon poladdan və 304 paslanmayan poladdan hazırlanır. Karbon polad qapalı, quru korpuslar üçün uyğundur; Paslanmayan polad açıq qurğular və ya müntəzəm rütubətə məruz qalan mühitlər üçün daha yaxşı seçimdir.

S6: CL275-2 və CL275-3 arasındakı fərq nədir?

Hər iki model eyni üfüqi ölçülərə və 90° açılma bucağına malikdir, lakin yan profilləri fərqlidir. CL275-3 qapı çərçivəsinin birləşmə dərinliyi 19,3 mm və yan hündürlüyü 20,2 mm, CL275-2 isə fərqli çərçivə kanalı həndəsəsinə uyğun müxtəlif yanal boşluqlara malikdir. Xüsusi qapı çərçivəsi və panel ölçüləri əsasında seçin.
